Inhaltszusammenfassung für Black Diamond RECON BT
- Seite 1 GUIDE BT RECON BT INSTRUCTIONS Guide BT Recon BT 08/2018 Firmware v1 M13107_A...
- Seite 50 Inhaltsverzeichnis VORWORT ................................3 Kennzeichnung .................................. 4 Haftung....................................4 Garantiebestimmungen ..............................5 Hersteller adresse & support ............................5 Bestimmungsgemäße Verwendung ..........................5 Zielgruppe und Vorkenntnisse ............................5 Grundsatz ..................................6 Technische daten ................................6 Sicherheit ................................6 Verwendete Signalwörter in Sicherheitshinweisen ......................6 Allgemeine Sicherheitsbestimmungen und Verpflichtungen ...................
-
Seite 51: Vorwort
1. VORWORT Wir freuen uns, dass Sie sich für den Kauf eines BLACK DIAMOND GUIDE BT/RECON BT entschieden haben! Das BLACK DIAMOND GUIDE BT/RECON BT ist das verlässliche Hochleistungs-Lawinenverschütteten-Suchgerät mit einfacher Bedienung. Natürlich verfügt das BLACK DIAMOND GUIDE BT/RECON BT über alle bewährten und getesteten Funktionalitäten:... -
Seite 52: Kennzeichnung
Zuwiderhandlungen können strafrechtliche Folgen nach sich ziehen. 1.1 KENNZEICHNUNG Das BLACK DIAMOND GUIDE BT/RECON BT ist laut zutreffenden Richtlinien am Gerät und an der Verpackung gekennzeichnet. CE-Kennzeichnung der Konformität lt. den folgenden Standards: EMV 2014/30/EU, RED 2014/53/EU, RoHS 2011/65/EU. -
Seite 53: Garantiebestimmungen
Für Garantieansprüche wenden Sie sich mit Beilage des Kaufbelegs und einer Fehlerbeschreibung an die jeweilige Verkaufsstelle. Registrieren Sie das BLACK DIAMOND GUIDE BT/RECON BT in der PIEPS APP (iOS, Android) oder auf my.pieps.com und erhalten Sie: eine Garantieverlängerung von 2 auf 5 Jahre! Wichtige Informationen zu Software Updates! 1.4 HERSTELLER ADRESSE &... -
Seite 54: Grundsatz
Das Durchführen regelmäßiger Trainings gewährleistet den sicheren und effizienten Einsatz des BLACK DIAMOND GUIDE BT/RECON BT. 1.7 GRUNDSATZ Das BLACK DIAMOND GUIDE BT/RECON BT entspricht dem Stand der Technik und den geltenden Sicherheits- und Gesundheitsvorschriften. Dennoch können bei Fehlbedienung oder Missbrauch Gefahren auftreten für: •... -
Seite 55: Allgemeine Sicherheitsbestimmungen Und Verpflichtungen
• Das BLACK DIAMOND GUIDE BT/RECON BT darf nur in einwandfreiem Zustand benutzt werden. • Es ist verboten das BLACK DIAMOND GUIDE BT/RECON BT ohne schriftliche Freigabe durch die Black Diamond Equipment umzubauen oder zu verändern. • Störungen oder Schäden dürfen nicht eigenmächtig behoben werden, kontaktieren Sie in diesem Fall unbedingt unseren Support bezüglich der weiteren Vorgehensweise. -
Seite 56: Lieferumfang

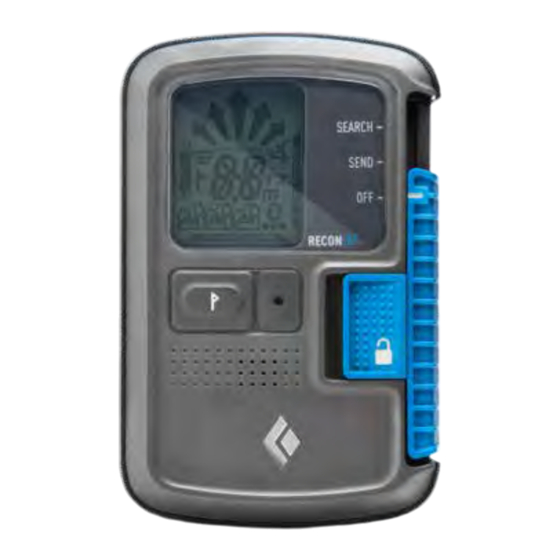

4.1 AUFBAU GUIDE BT RECON BT 1A) LCD Display (beleuchtet) (1B) Hauptschalter OFF/SEND/SEARCH (1C) Verriegelung (1D) Taste MARK (1E) Taste SCAN* (1F) Lautsprecher (1G) Sende-Kontrolleuchte (1H) Batteriefach Manual BLACK DIAMOND GUIDE BT/RECON BT | Firmware v1 | 08/2018 8 / 23... -
Seite 57: Tragesystem
Bei erfolgreichem Selbsttest erscheint am Display „OK“ (4B). Im Falle eines Gerätefehlers ertönt ein Warnsignal und am Display wird „E“ in Verbindung mit einem Fehlercode angezeigt. (4E). Eine Übersicht der Fehlercodes finden Sie im Kapitel 6.1 Manual BLACK DIAMOND GUIDE BT/RECON BT | Firmware v1 | 08/2018 9 / 23... -
Seite 58: Gruppencheck
Standardmäßig ist der Send-Vibra aktiviert. In der PIEPS APP kann das Feature deaktiviert werden 4.4 GRUPPENCHECK Trotz des umfangreichen Selbsttests empfiehlt BLACK DIAMOND vor jeder Tour einen LVS-Check als Standardmaßnahme durchzuführen! Das BLACK DIAMOND GUIDE BT/RECON BT ist mit einer Gruppencheck- Funktion ausgestattet. Die maximale Reichweite im Gruppencheck-Modus beträgt 1 m. - Seite 59 Gruppenleiter => Pro-Mode “SEARCH”: Gerät empfängt? Alle anderen => Sendemodus: Geräte senden? HINWEIS Die Empfangskontrolle kann mit einem Reichweitentest kombiniert werden, wenn eine große Distanz (50 m) gewählt wird. Manual BLACK DIAMOND GUIDE BT/RECON BT | Firmware v1 | 08/2018 11 / 23...
-
Seite 60: Ilfreiche Funktionen Im Hintergrund
Reichweite zum Empfänger-Gerät! • Signal Verifikation | Unterstützung im Suchmodus Es wird nur ein verifiziertes Signal angezeigt. Das BLACK DIAMOND GUIDE BT/RECON BT verwirrt nicht mit einer Anzeige von „Geistersignalen“! Externe Störungen und Abstandsempfehlungen Alle LVS-Geräte sind naturgemäß empfindlich gegen elektrische und magnetische Störquellen. Deshalb empfehlen alle Hersteller die Einhaltung von Mindestabständen zu elektronischen, magnetischen sowie metallischen... -
Seite 61: Suchmodus | Suchstrategie
(3) Verschüttetensuche • Signalsuche (Auge + Ohr, LVS-Gerät) • Grobsuche (ab Erstempfang) • Feinsuche (ab 5 m an der Oberfläche) • Punktsuche (systematisches Sondieren) (4) Systematisches Ausschaufeln Manual BLACK DIAMOND GUIDE BT/RECON BT | Firmware v1 | 08/2018 13 / 23... -
Seite 62: Signalsuche
Suchbereich 4.8.2 Signalsuche Beginnen Sie mit der Suche nach dem Erstempfang (Signalsuche) im primären Suchbereich. Das BLACK DIAMOND GUIDE BT/RECON BT hat eine kreisförmige Empfangsreichweite und ermöglicht dadurch eine korrekte Richtungs- und Entfernungsanzeige ab dem Erstempfang – eine spezielle Arbeitsweise wie Drehen/Schwenken ist nicht notwendig. -
Seite 63: Grobsuche
Alle Beteiligten, auch die Beobachter, schalten ihre LVS-Geräte auf Empfang (bzw. in den Stand- by-Modus). Beachten Sie auch die Abstandsempfehlungen für externe Störquellen! Sobald das BLACK DIAMOND GUIDE BT/RECON BT Signale empfängt, werden am Display die Entfernung und die Richtung zum stärksten Signal angezeigt. Die Anzahl der Verschütteten, die sich innerhalb der Empfangsreichweite befinden, wird durch die Anzahl der „Männchen”... -
Seite 64: Punktsuche
Sender zu markieren („auszublenden“), drücken Sie kurz die Taste MARK (1D). Das erfolgreiche Ausblenden wird mit einem Rahmen um das „Männchen“ bestätigt (2J). Das BLACK DIAMOND GUIDE BT/RECON BT zeigt automatisch das nächst stärkste Signal innerhalb der Empfangsreichweite am Display an. Wenn sich kein weiteres Signal im Empfangsbereich befindet, erscheint am Display die Anzeige für „Signalsuche“. -
Seite 65: Guide Bt Zusatzfunktionen
Siehe Kapitel 4.4. 4.9.3 Einstellungen für MARK-Reichweite Im Gerätemanager der PIEPS APP kann die MARK-Reichweite von 5 m (Standardeinstellung) auf 20 m oder auf max. Reichweite geändert werden. Manual BLACK DIAMOND GUIDE BT/RECON BT | Firmware v1 | 08/2018 17 / 23... -
Seite 66: Neigungsmesser
Anzeige 2: Sender-Anzahl innerhalb von 20 m Anzeige 3: Sender-Anzahl innerhalb von 60 m Der SCAN-Modus endet automatisch, er kann aber auch durch erneutes Drücken der Taste SCAN unterbrochen werden. Manual BLACK DIAMOND GUIDE BT/RECON BT | Firmware v1 | 08/2018 18 / 23... -
Seite 67: Analog-Modus
Suchphasen, berücksichtigen Sie allerdings eine reduzierte Suchstreifenbreite von 20 m. Die MARK-Funktion kann wie gewohnt verwendet werden, der SCAN- und Analog-Modus sind im TX-Modus nicht verfügbar. Manual BLACK DIAMOND GUIDE BT/RECON BT | Firmware v1 | 08/2018 19 / 23... -
Seite 68: Gerätemanagement Mit Der Pieps App
Die PIEPS APP ermöglicht ein übersichtliches Gerätemanagement (z. B. Software Updates) über Bluetooth und beinhaltet zusätzlich einen praktischen Trainingsmodus. PIEPS APP herunterladen (Android Play Store, iOS App store), mit BLACK DIAMOND GUIDE BT/RECON BT verbinden und alle Vorteile nutzen! Um Bluetooth zu aktivieren, halten Sie beim Einschalten die Taste MARK (1D) gedrückt. -
Seite 69: Fehleranalyse, Instandhaltung, Lagerung, Entsorgung
Mobilgerät ist nicht möglich. Die LVS-Funktion bringen Sie das Gerät zum Händler. des Gerätes ist funktionstüchtig. Wird nicht beim Selbsttest geprüft, tritt nur bei Bluetooth® Aktivierung auf. Manual BLACK DIAMOND GUIDE BT/RECON BT | Firmware v1 | 08/2018 21 / 23... -
Seite 70: Batteriewechsel
Setzen Sie das Gerät keinen extremen Temperaturen aus. Lagern Sie das Gerät so, dass es vor direkter Sonneneinstrahlung geschützt ist. Extreme Temperaturen können die Funktionalität beeinträchtigen bzw. die Batterie schädigen. Manual BLACK DIAMOND GUIDE BT/RECON BT | Firmware v1 | 08/2018 22 / 23... -
Seite 71: Entsorgung
Halten Sie sich bei der Entsorgung an die geltenden Vorschriften Ihres Landes. 7. KONFORMITÄT EUROPE Hiermit erklärt die Black Diamond Equipment, dass der Funkanlagentyp BLACK DIAMOND GUIDE BT/RECON BT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://blackdiamondequipment.com/DOC...
