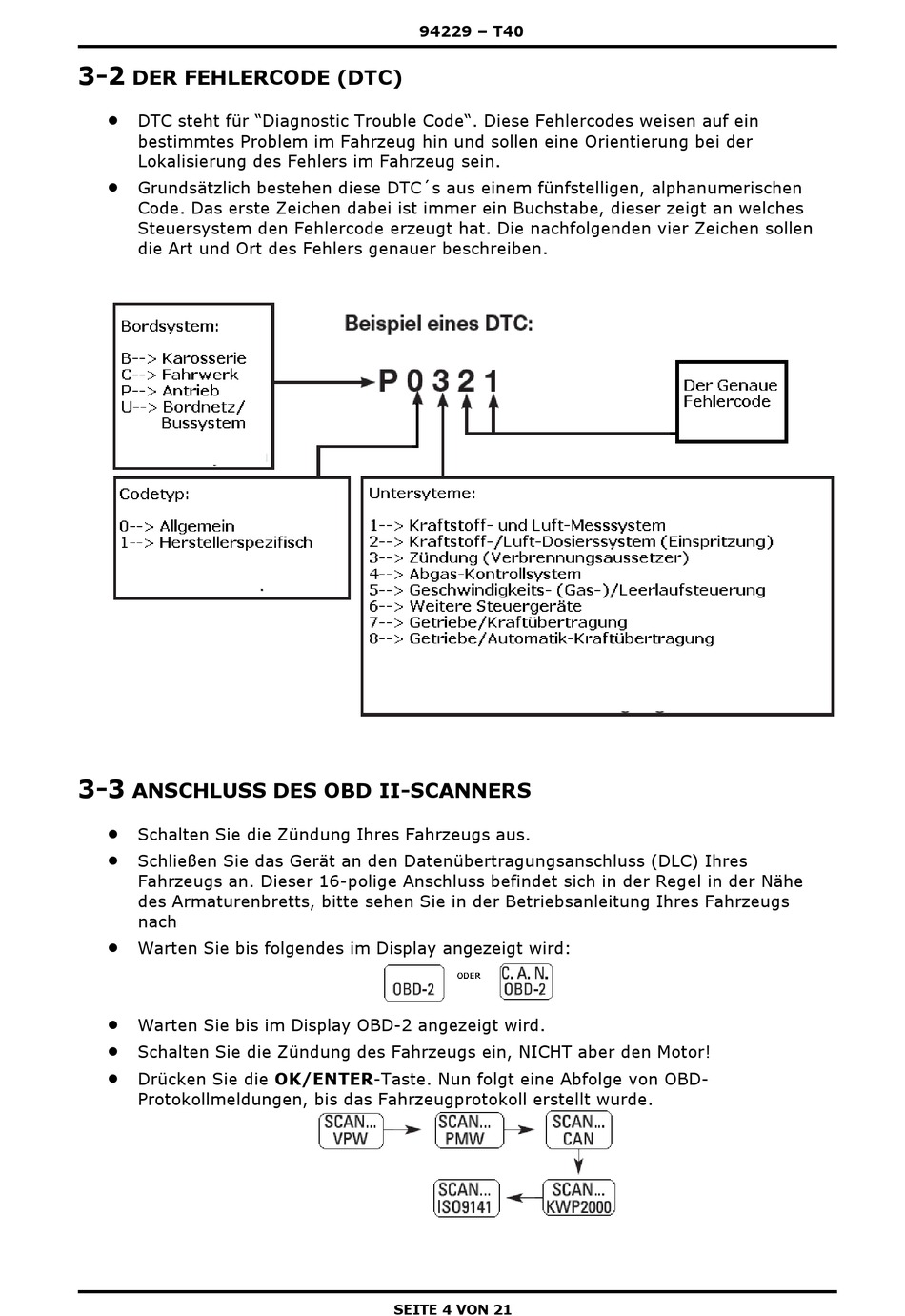

DER FEHLERCODE (DTC)


DTC steht für "Diagnostic Trouble Code". Diese Fehlercodes weisen auf ein
bestimmtes Problem im Fahrzeug hin und sollen eine Orientierung bei der
Lokalisierung des Fehlers im Fahrzeug sein.

Grundsätzlich bestehen diese DTC´s aus einem fünfstelligen, alphanumerischen
Code. Das erste Zeichen dabei ist immer ein Buchstabe, dieser zeigt an welches
Steuersystem den Fehlercode erzeugt hat. Die nachfolgenden vier Zeichen sollen
die Art und Ort des Fehlers genauer beschreiben.
3-3

ANSCHLUSS DES OBD II-SCANNERS


Schalten Sie die Zündung Ihres Fahrzeugs aus.

Schließen Sie das Gerät an den Datenübertragungsanschluss (DLC) Ihres
Fahrzeugs an. Dieser 16-polige Anschluss befindet sich in der Regel in der Nähe
des Armaturenbretts, bitte sehen Sie in der Betriebsanleitung Ihres Fahrzeugs
nach

Warten Sie bis folgendes im Display angezeigt wird:

Warten Sie bis im Display OBD-2 angezeigt wird.

Schalten Sie die Zündung des Fahrzeugs ein, NICHT aber den Motor!

Drücken Sie die OK/ENTER-Taste. Nun folgt eine Abfolge von OBD-
Protokollmeldungen, bis das Fahrzeugprotokoll erstellt wurde.
