F
®
RHEASREG SW
Contrôleur de débit à palette, mécanique, RHEASREG
dans les tuyauteries, dans les systèmes hydrauliques d'un secteur de ¾'' à 8'' en passant par ½'', elle peut également être utilisée comme contrôleur
du débit volumique ou pour signaler un manque de débit, par ex. pour pompes dans des circuits de lubrification et de réfrigération, des machines
frigorifiques, des évaporateurs, des compresseurs et des échangeurs de chaleur. Elle est logée dans un corps en laiton ou acier inox.

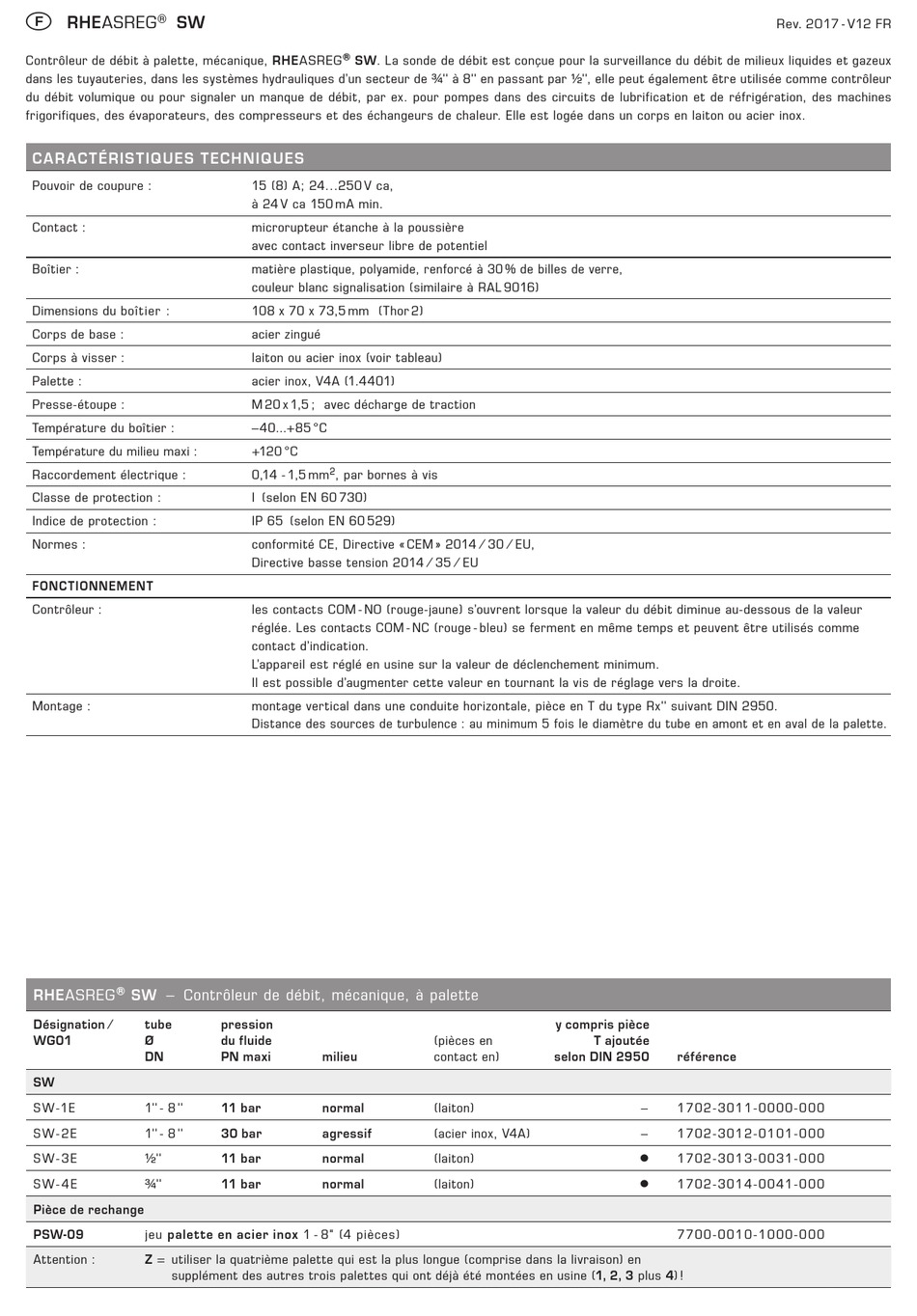

CARAC TÉRISTIQUES TECHNIQUES
Pouvoir de coupure :
Contact :
Boîtier :
Dimensions du boîtier :
Corps de base :
Corps à visser :
Palette :
Presse-étoupe :
Température du boîtier :
Température du milieu maxi :
Raccordement électrique :
Classe de protection :
Indice de protection :
Normes :
FONCTIONNEMENT
Contrôleur :
Montage :
®
RHEASREG SW – Contrôleur de débit, mécanique, à palette
Désignation ⁄ tube
WG01 Ø
DN
SW
S W-1E 1'' - 8 ''
S W- 2 E 1'' - 8 ''
S W- 3 E ½''
S W- 4 E ¾''
Pièce de rechange
PSW-09 jeu palette en acier inox 1 - 8" (4 pièces)
Attention : Z = utiliser la quatrième palette qui est la plus longue (comprise dans la livraison) en
supplément des autres trois palettes qui ont déjà été montées en usine (1, 2, 3 plus 4) !
® SW. La sonde de débit est conçue pour la surveillance du débit de milieux liquides et gazeux
15 (8) A; 24...250 V ca,
à 24 V ca 150 mA min.
microrupteur étanche à la poussière
avec contact inverseur libre de potentiel
matière plastique, polyamide, renforcé à 30 % de billes de verre,
couleur blanc signalisation (similaire à RAL 9016)
108 x 70 x 73,5 mm (Thor 2)
acier zingué
laiton ou acier inox (voir tableau)
acier inox, V4A (1.4401)
M 20 x 1,5 ; avec décharge de traction
–40...+85 °C
+120 °C
2
0,14 - 1,5 mm , par bornes à vis
I (selon EN 60 730)
IP 65 (selon EN 60 529)
conformité CE, Directive « CEM » 2014 ⁄ 30 ⁄ EU,
Directive basse tension 2014 ⁄ 35 ⁄ EU
les contacts COM - NO (rouge-jaune) s'ouvrent lorsque la valeur du débit diminue au-dessous de la valeur
réglée. Les contacts COM - NC (rouge - bleu) se ferment en même temps et peuvent être utilisés comme
contact d'indication.
L'appareil est réglé en usine sur la valeur de déclenchement minimum.
Il est possible d'augmenter cette valeur en tournant la vis de réglage vers la droite.
montage vertical dans une conduite horizontale, pièce en T du type Rx'' suivant DIN 2950.
Distance des sources de turbulence : au minimum 5 fois le diamètre du tube en amont et en aval de la palette.
pression
du fluide
PN maxi milieu
11 bar normal
30 bar agressif
11 bar normal
11 bar normal
y compris pièce
T ajoutée
(pièces en
contact en) selon DIN 2950
(laiton)
(acier inox, V4A)
(laiton)
(laiton)
Rev. 2017 - V12 FR
référence
– 1702-3011- 0000- 000
– 1702-3012- 0101- 000
▯ 1702-3013- 0031- 000
▯ 1702-3014- 0041- 000
7700- 0010- 1000- 000
