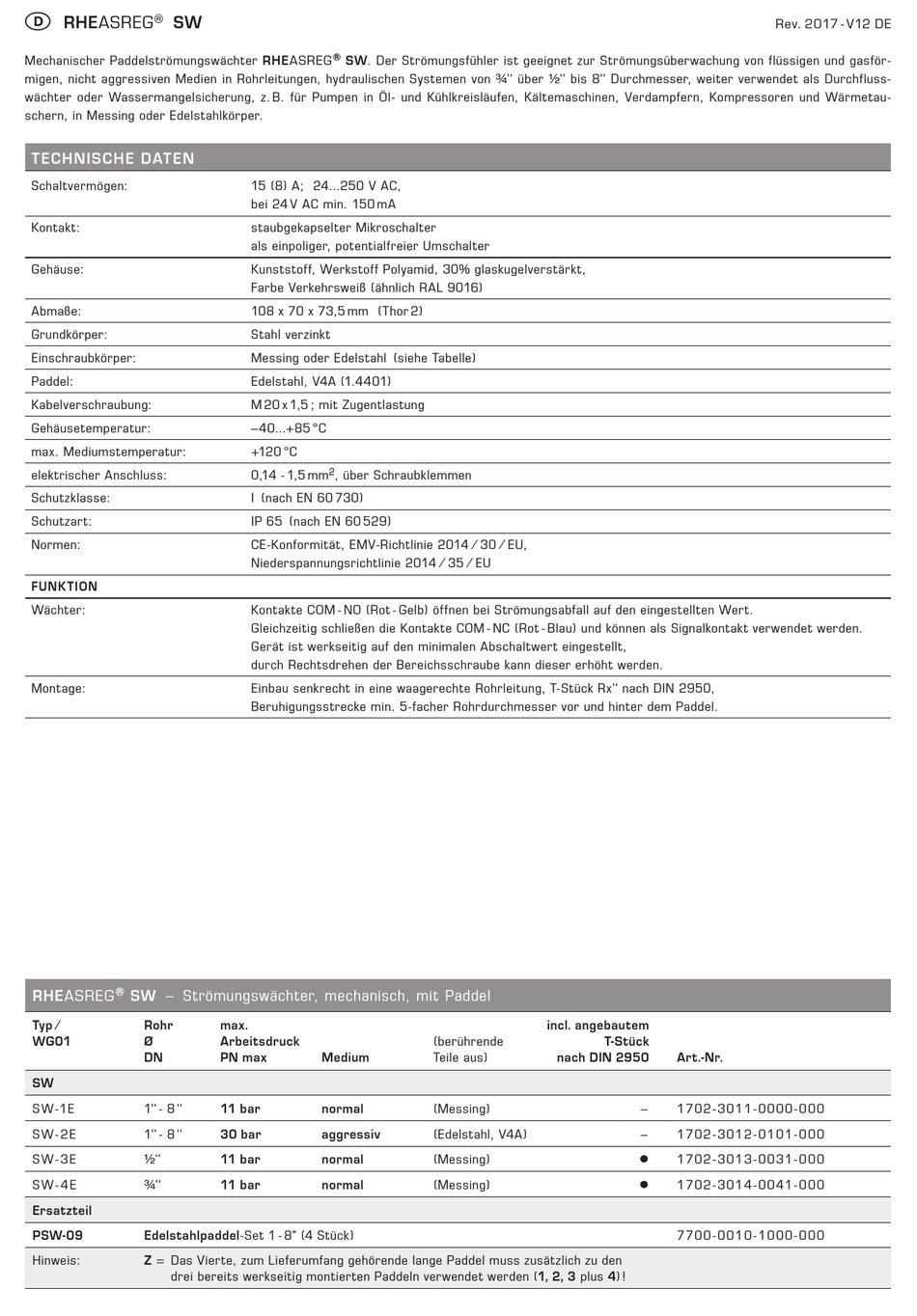

Technische Daten - S+S REGELTECHNIK RHEASREG SW Bedienungs- Und Montageanleitung

D
®
RHEASREG SW
Mechanischer Paddelströmungswächter RHEASREG
migen, nicht aggressiven Medien in Rohr leitungen, hydraulischen Systemen von ¾'' über ½'' bis 8'' Durchmesser, weiter verwendet als Durchfluss-
wächter oder Wassermangelsicherung, z. B. für Pumpen in Öl- und Kühlkreisläufen, Kälte maschinen, Verdampfern, Kompressoren und Wärmetau-
schern, in Messing oder Edelstahlkörper.

TECHNISCHE DATEN

Schaltvermögen:
Kontakt:
Gehäuse:
Abmaße:
Grundkörper:
Einschraubkörper:
Paddel:
Kabelverschraubung:
Gehäusetemperatur:
max. Mediumstemperatur:
elektrischer Anschluss:
Schutzklasse:
Schutzart:
Normen:
FUNKTION
Wächter:
Montage:
®
RHEASREG SW – Strömungswächter, mechanisch, mit Paddel
Typ ⁄ Rohr
WG01 Ø
DN
SW
S W-1E 1'' - 8 ''
S W- 2 E 1'' - 8 ''
S W- 3 E ½''
S W- 4 E ¾''
Ersatzteil
PSW-09 Edelstahlpaddel-Set 1 - 8" (4 Stück)
Hinweis: Z = Das Vierte, zum Lieferumfang gehörende lange Paddel muss zusätzlich zu den
drei bereits werkseitig montierten Paddeln verwendet werden (1, 2, 3 plus 4) !
® SW. Der Strömungsfühler ist geeignet zur Strömungsüberwachung von flüssigen und gasför-
15 (8) A; 24...250 V AC,
bei 24 V AC min. 150 mA
staubgekapselter Mikroschalter
als einpoliger, potentialfreier Umschalter
Kunststoff, Werkstoff Polyamid, 30% glaskugelverstärkt,
Farbe Verkehrsweiß (ähnlich RAL 9016)
108 x 70 x 73,5 mm (Thor 2)
Stahl verzinkt
Messing oder Edelstahl (siehe Tabelle)
Edelstahl, V4A (1.4401)
M 20 x 1,5 ; mit Zugentlastung
–40...+85 °C
+120 °C
2
0,14 - 1,5 mm , über Schraubklemmen
I (nach EN 60 730)
IP 65 (nach EN 60 529)
CE-Konformität, EMV-Richtlinie 2014 ⁄ 30 ⁄ EU,
Niederspannungsrichtlinie 2014 ⁄ 35 ⁄ EU
Kontakte COM - NO (Rot - Gelb) öffnen bei Strömungsabfall auf den eingestellten Wert.
Gleichzeitig schließen die Kontakte COM - NC (Rot - Blau) und können als Signalkontakt verwendet werden.
Gerät ist werkseitig auf den minimalen Abschaltwert eingestellt,
durch Rechtsdrehen der Bereichsschraube kann dieser erhöht werden.
Einbau senkrecht in eine waagerechte Rohrleitung, T-Stück Rx'' nach DIN 2950,
Beruhigungsstrecke min. 5-facher Rohrdurchmesser vor und hinter dem Paddel.
max.
Arbeitsdruck
PN max Medium
11 bar normal
30 bar aggressiv
11 bar normal
11 bar normal
incl. angebautem
T-Stück
(berührende
Teile aus) nach DIN 2950
(Messing)
(Edelstahl, V4A)
(Messing)
(Messing)
Rev. 2017 - V12 DE
Art.-Nr.
– 1702-3011- 0000- 000
– 1702-3012- 0101- 000
▯ 1702-3013- 0031- 000
▯ 1702-3014- 0041- 000
7700- 0010- 1000- 000
