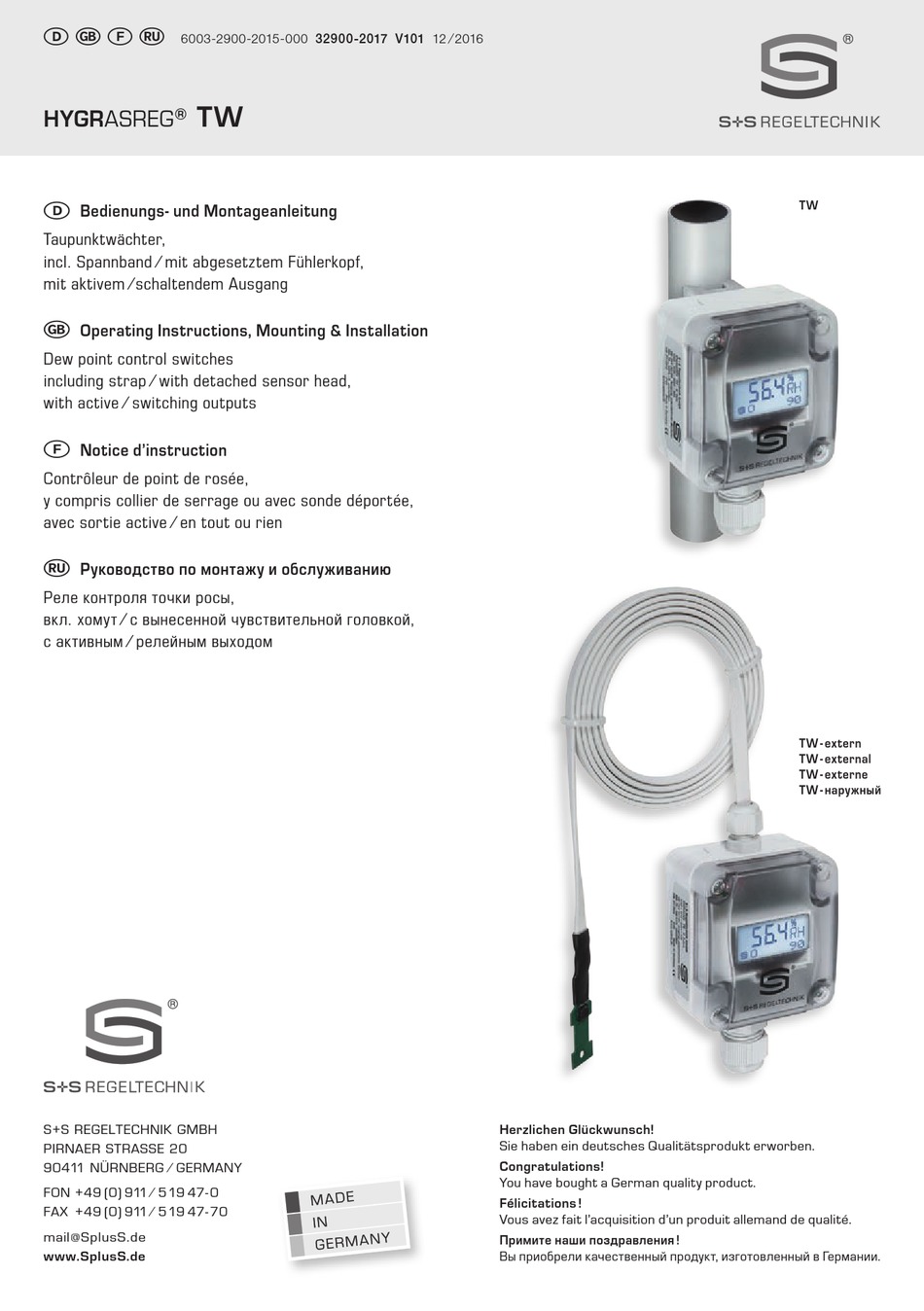

HYGRASREG
®
D
Bedienungs- und Montageanleitung
Taupunktwächter,
incl. Spannband ⁄ mit abgesetztem Fühlerkopf,
mit aktivem ⁄ schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Dew point control switches
including strap ⁄ with detached sensor head,
with active ⁄ switching outputs
F
Notice d'instruction
Contrôleur de point de rosée,
y compris collier de serrage ou avec sonde déportée,
avec sortie active ⁄ en tout ou rien
r
Руководство по монтажу и обслуживанию
Реле контроля точки росы,
вкл. хомут ⁄ с вынесенной чувствительной головкой,
с активным ⁄ релейным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
TW
TW - extern
TW - external
TW - externe
TW - наружный
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK HYGRASREG TW series
Inhaltszusammenfassung für S+S REGELTECHNIK HYGRASREG TW series
- Seite 1 вкл. хомут ⁄ с вынесенной чувствительной головкой, с активным ⁄ релейным выходом TW - extern TW - external TW - externe TW - наружный S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Seite 2 D G F r HYGRASREG ® Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж M16x1.5 M16x1.5 mit Spannband zur direkten Rohrmontage prodynamische Querkonvektion including strap for installation directly on pipes pro-dynamic cross convection y compris collier de serrage pour montage direct sur tube convection transversale prodynamique с...
-
Seite 3: Technische Daten
® HYGRASREG Rev. 2017 - V15 DE Patentiertes Qualitätsprodukt (prodynamische Querkonvektion Patent-Nr. DE 10 2012 015 726.6) Der Taupunktwächter HYGRASREG ® TW wird auf Kühl- ⁄ Kaltwasserleitungen oder auf kühlen Flächen montiert. Er erfasst die Betauung zuverlässig mit seinem Feuchte- und Temperatursensor (keine Leitfähigkeitsmessung) und liefert aufgrund seiner patentierten Messmethode, der prodynami- schen Quer konvektion, ein exaktes Messergebnis (mit LED-Statusanzeige), wahl weise mit ⁄... -
Seite 4: Montage Und Installation
Montage und Installation Rev. 2017 - V15 DE Schaltbild TW - UW Schaltbild TW - W Schaltbild TW - U 87,5% 87,5% Potentiometer Potentiometer max. min. Einstellung Einstellung – min. max. min. max. Schaltpunkt Schaltpunkt Offset ±10% 100% 100% 75%...100% r.H. 75%...100% r.H. -
Seite 5: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –... -
Seite 6: Technical Data
® HYGRASREG Rev. 2017 - V15 GB Patented quality product (pro-dynamic cross convection patent no. DE 10 2012 015 726.6) ® The dew point control switch HYGRASREG TW is installed on cooling ⁄ cold-water piping or on cooled surfaces. It reliably detects formation of dew by means of its humidity and temperature sensor (no conductivity measurement) and, thanks to its patented measuring method, pro-dynamic cross convection, yields an exact measurement result (with LED status display), with ⁄... - Seite 7 Mounting and Installation Rev. 2017 - V15 GB TW - UW TW - W TW - U Schematic diagram Schematic diagram Schematic diagram 87,5% 87,5% Potentiometer Potentiometer max. min. Swithpoint Swithpoint – min. max. min. max. setting setting 100% 100% Offset ±10% 75%...100% r.H.
- Seite 8 General notes – This device must only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...
-
Seite 9: Carac Téristiques Techniques
® HYGRASREG Rev. 2017 - V15 FR Produit de qualité breveté (convection transversale prodynamique, n° de brevet DE 10 2012 015 726.6) ® Le contrôleur de point de rosée HYGRASREG TW est monté sur des plafonds frigorifiques et des conduites frigorifiques ⁄ d'eau froides ou des surfaces froides. -
Seite 10: Montage Et Installation
Montage et installation Rev. 2017 - V15 FR TW - UW TW - W TW - U Schéma de raccordement Schéma de raccordement Schéma de raccordement 87,5% 87,5% Potentiometer Potentiometer max. min. Swithpoint Swithpoint – min. max. min. max. setting setting 100% 100%... - Seite 11 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Seite 12: Те Хнические Д Анные
® HYGRASREG Rev. 2017 - V15 RU Запатентованный высококачественный прибор (высокоэффективная поперечная конвекция: патент № DE 10 2012 015 726.6) Реле контроля точки росы HYGRASREG ® TW устанавливается на трубопроводах для охлаждающей/холодной воды или на охлажденных поверхностях. Его датчик влажности и температуры (проводимость не измеряется) надежно контролирует образование конденсата и благодаря запатентованному... -
Seite 13: Монтаж И Подключение
Монтаж и подключение Rev. 2017 - V15 RU TW - UW TW - W TW - U Схема подключения Схема подключения Схема подключения 87,5% 87,5% Potentiometer Potentiometer max. min. Swithpoint Swithpoint – min. max. min. max. setting setting 100% 100% Offset ±10% 75%...100% r.H. -
Seite 14: Напряжение Питания
Указания к продуктам – Прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечивается... - Seite 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 16 D G F r HYGRASREG ® Maßzeichnung TW - extern Dimensional drawing TW - external Plan coté TW - externe Габаритный чертеж TW - наружный M16x1.5 M12x1.5 M16x1.5 M12x1.5 Sensor ø3 Sensor ø3 13 7 13 7 TW - extern mit abgesetzten Fühlerkopf zur Rohrmontage TW - external...
