2. FBF-S-Anschlussbeschreibung

(siehe auch Kapitel "Platinenansicht")

2.1 Anschluss direkt an RS485 der BMZ

(max.1000m Entfernung)

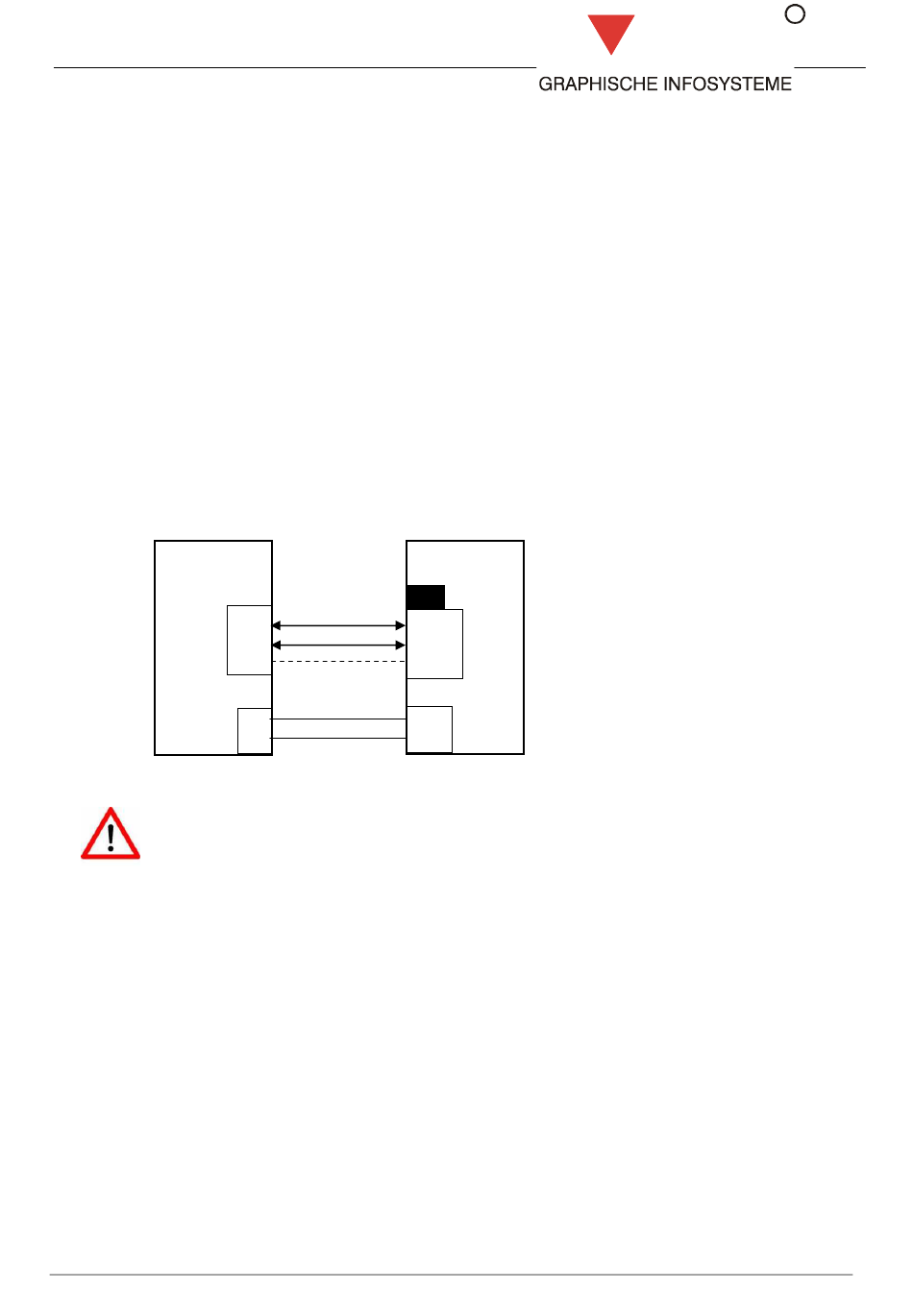

Der Anschluss des FBF-S direkt an die RS485-Schnittstelle der BMZ erfolgt über
insgesamt 4 Adern (A, B, +UB, 0V) wie folgt dargestellt:
BMZ
Das FBF-S ist werkseitig auf UFP-Adresse 001 vorprogrammiert.
Auf der beiliegenden Service – CD befinden sich updates zum Umprogrammieren
der UFP-Adresse und zum Einstellen der Optionen des FBF- S.
FBF-S-HANDBUCH, Revision 3.docx
RS485
max. 1000m
A
A (6)
B
B (7)
GND
GND (5)
(+) (1)
+UB
(-) (2)
0V
re graph
FBF-S
S1
Seite 5 (14)
