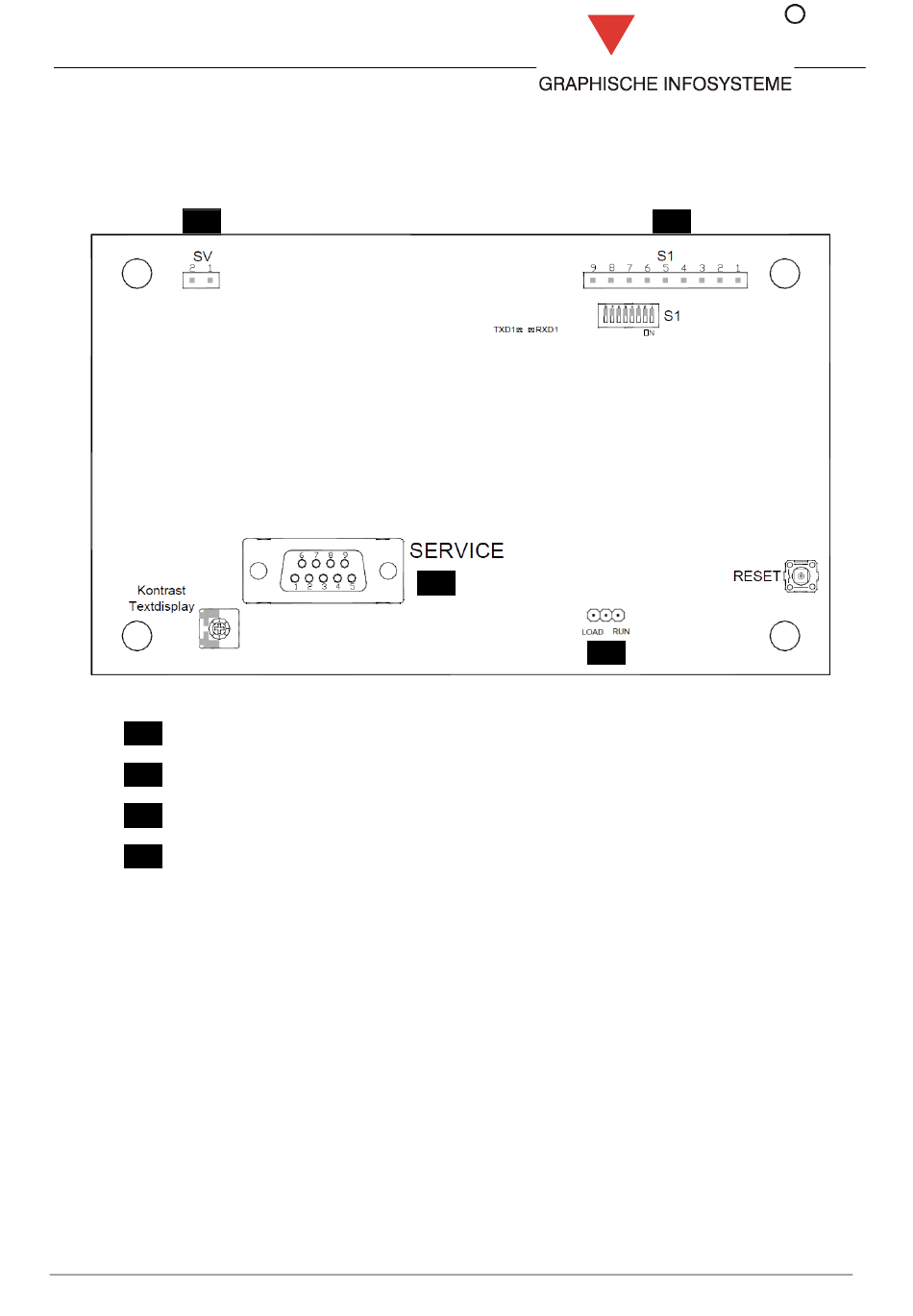

6. Platinenansicht

SV
S1
= Schnittstelle mit galvanischer Trennung zur BMZ
S2
= Service-Schnittstelle (serielles 1:1 Kabel erforderlich), zur Diagnose und ggf. Software-update
SV
= Stromversorgung 1 (10 .. 30 V)
JP1
= Moduswahlschalter (links=Programmiermodus, rechts=Normalmodus)
