M
ontageanleitung

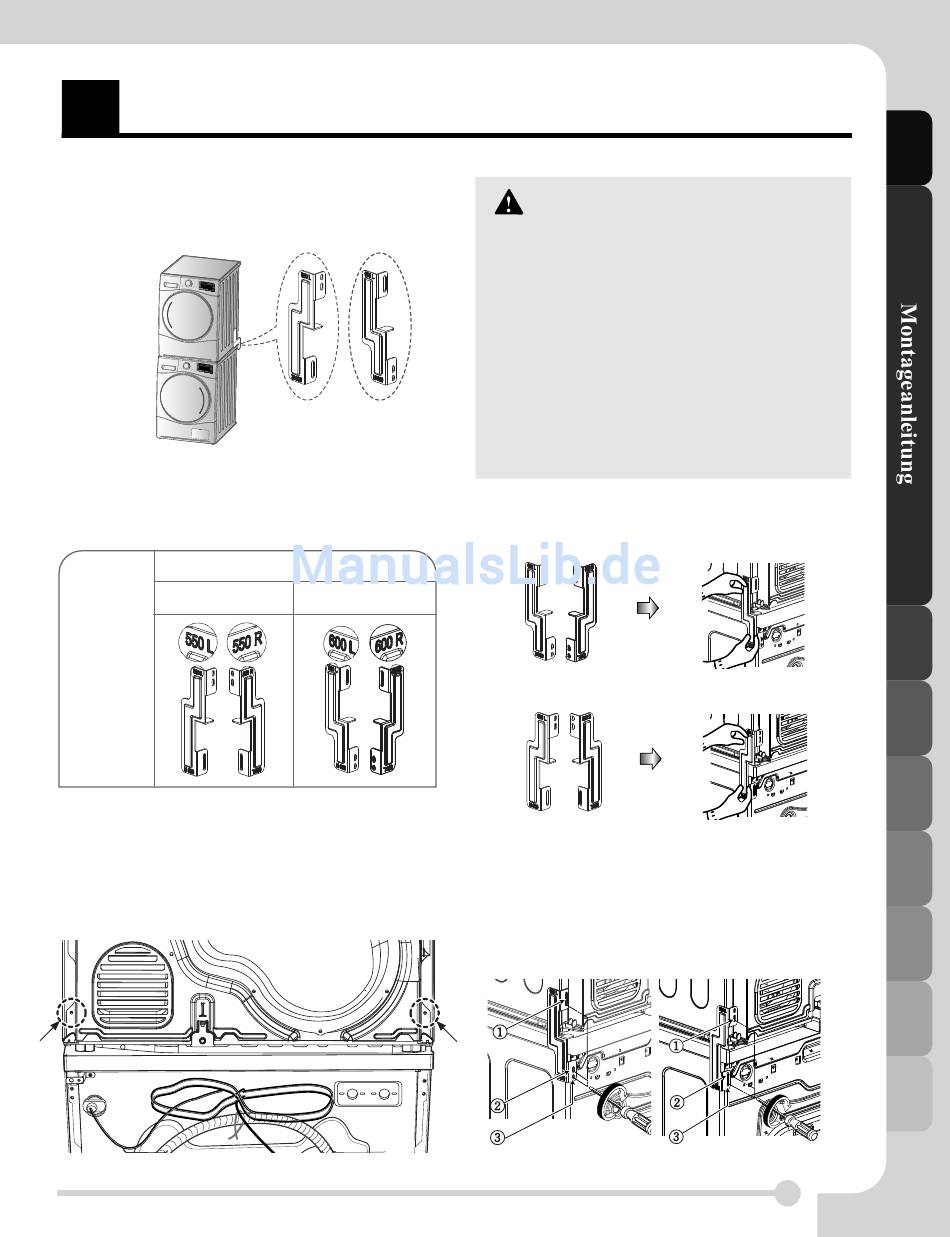

Stapelbausatz
Um mehrere Geräte übereinander zu stellen, ist ein
LG-Stapelbausatz erforderlich.
Trockner
Waschmaschine
Dieser Trockner darf ausschließlich auf einer LG
Waschmaschine aufgestellt werden. Dieser Trockner
darf NICHT auf einer anderen Waschmaschine
aufgestellt werden. Ansonsten besteht die Gefahr von
Beschädigungen, Verletzungen oder Sachschäden.
Größe der Waschmaschinenoberfläche
21,7 Zoll
(550mm)
Form
Montage
1. Stellen Sie den LG Trockner auf die LG
Waschmaschine.
2. Entfernen Sie die beiden Schrauben an beiden
Seiten der Unterseite der Rückwand, wie in der
Abbildung gezeigt.
• Eine unsachgemäße Montage kann zu
schweren Unfällen führen.
• Auf Grund des hohen Gewichtes des
Trockners und der Montagehöhe sollte das
Gerät nicht von einer einzelnen Person
gestapelt werden. Die Montage sollte von
mindestens zwei erfahrenen
Kundendienstmitarbeitern durchgeführt
werden.
• Der Trockner sollte nicht eingelassen
aufgestellt werden. Das Gerät nicht einge-
lassen aufstellen.
• Der geöffnete Trockner darf nicht
eingeschaltet werden.
3. Richten Sie die Bohrungen des Stapelaufbaus und
die Bohrungen der rückseitigen Abdeckung aus.
3-1) 23,6 Zoll (600mm)
23,6 Zoll
(600mm)
3-2) 21,7 Zoll (550mm)
• Befestigen Sie die 2 Schrauben, die zuvor ent-
fernt wurden, vom Trockner zum Stapelbausatz.
• Befestigen Sie die Rückwand der Waschmaschine
und den Stapelbausatz mit den
Zubehörschrauben [0,6-Zoll (16mm)].
• Gehen Sie für die entgegengesetzte Seite
ebenso vor.
ACHTUNG
7
