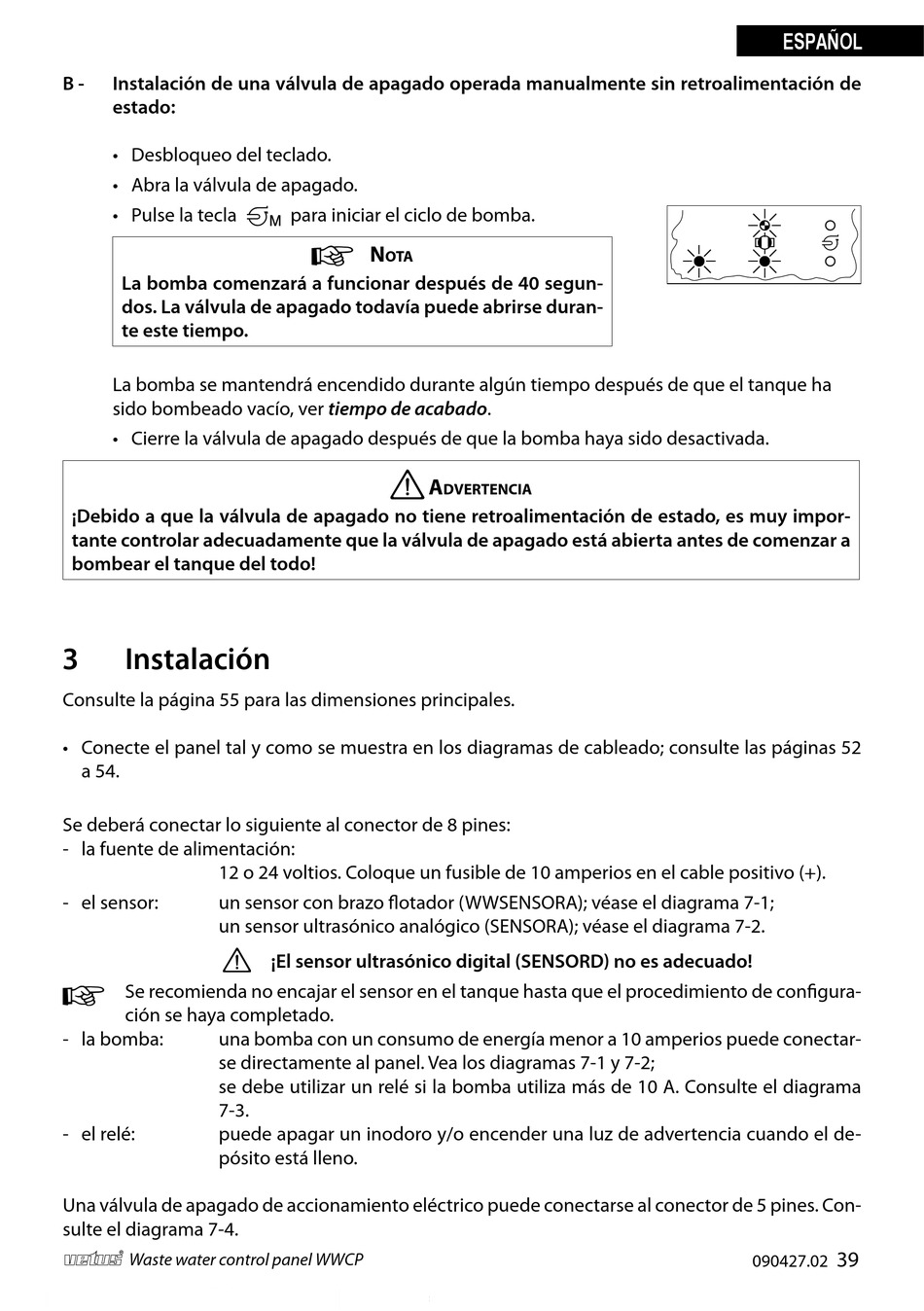

B - Instalación de una válvula de apagado operada manualmente sin retroalimentación de
estado:
• Desbloqueo del teclado.
• Abra la válvula de apagado.
• Pulse la tecla
La bomba comenzará a funcionar después de 40 segun-
dos. La válvula de apagado todavía puede abrirse duran-
te este tiempo.
La bomba se mantendrá encendido durante algún tiempo después de que el tanque ha
sido bombeado vacío, ver tiempo de acabado.
• Cierre la válvula de apagado después de que la bomba haya sido desactivada.
¡Debido a que la válvula de apagado no tiene retroalimentación de estado, es muy impor-
tante controlar adecuadamente que la válvula de apagado está abierta antes de comenzar a
bombear el tanque del todo!
3 Instalación
Consulte la página 55 para las dimensiones principales.
• Conecte el panel tal y como se muestra en los diagramas de cableado; consulte las páginas 52
a 54.
Se deberá conectar lo siguiente al conector de 8 pines:
- la fuente de alimentación:
12 o 24 voltios. Coloque un fusible de 10 amperios en el cable positivo (+).
- el sensor: un sensor con brazo flotador (WWSENSORA); véase el diagrama 7-1;
un sensor ultrasónico analógico (SENSORA); véase el diagrama 7-2.
Se recomienda no encajar el sensor en el tanque hasta que el procedimiento de configura-
ción se haya completado.
- la bomba: una bomba con un consumo de energía menor a 10 amperios puede conectar-
se directamente al panel. Vea los diagramas 7-1 y 7-2;
se debe utilizar un relé si la bomba utiliza más de 10 A. Consulte el diagrama
7-3.
- el relé: puede apagar un inodoro y/o encender una luz de advertencia cuando el de-
pósito está lleno.
Una válvula de apagado de accionamiento eléctrico puede conectarse al conector de 5 pines. Con-
sulte el diagrama 7-4.
vetus® Waste water control panel WWCP
para iniciar el ciclo de bomba.
n
ota
a
dvertencia
¡El sensor ultrasónico digital (SENSORD) no es adecuado!
