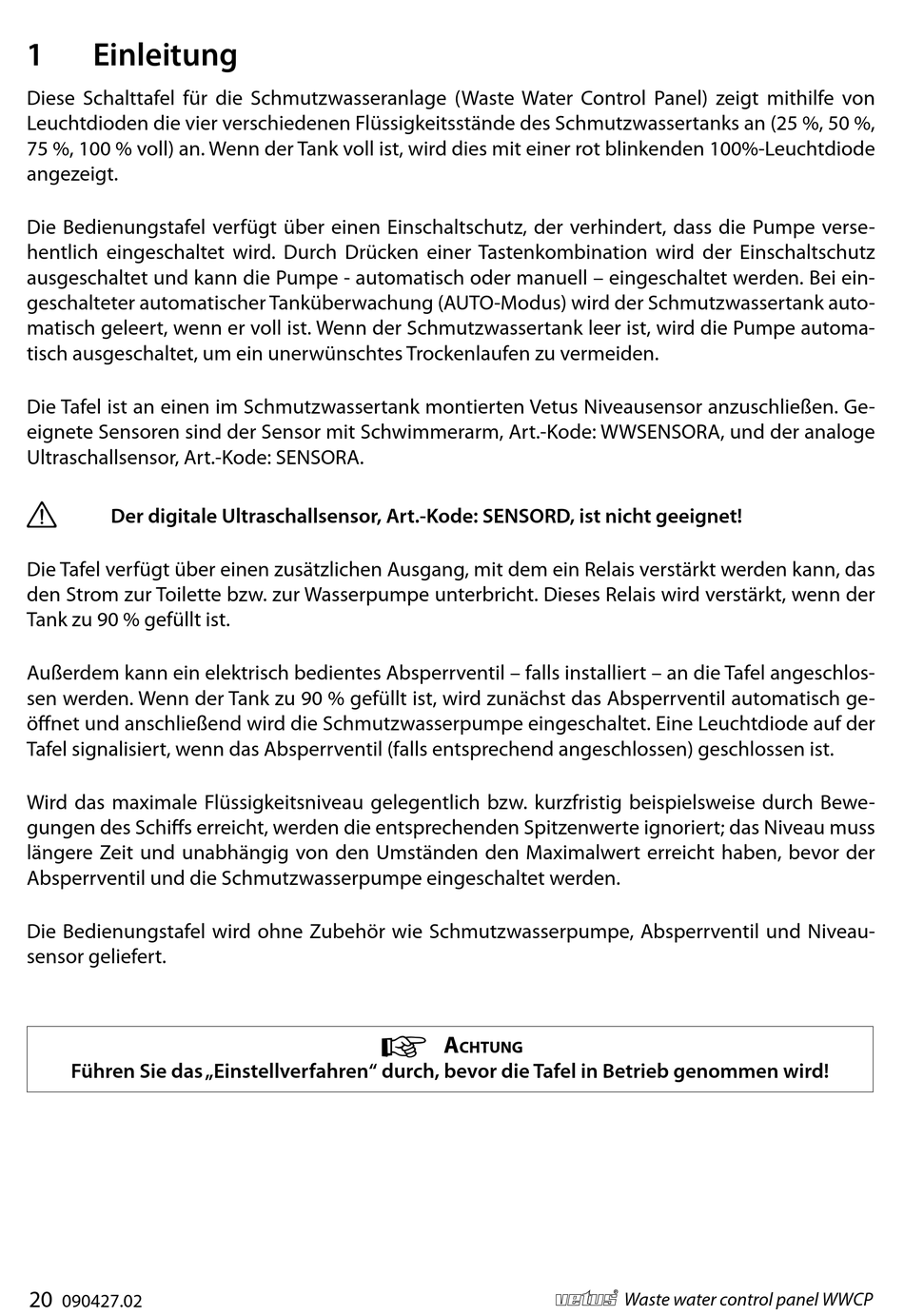

1

Einleitung

Diese Schalttafel für die Schmutzwasseranlage (Waste Water Control Panel) zeigt mithilfe von
Leuchtdioden die vier verschiedenen Flüssigkeitsstände des Schmutzwassertanks an (25 %, 50 %,
75 %, 100 % voll) an. Wenn der Tank voll ist, wird dies mit einer rot blinkenden 100%-Leuchtdiode
angezeigt.
Die Bedienungstafel verfügt über einen Einschaltschutz, der verhindert, dass die Pumpe verse-
hentlich eingeschaltet wird. Durch Drücken einer Tastenkombination wird der Einschaltschutz
ausgeschaltet und kann die Pumpe - automatisch oder manuell – eingeschaltet werden. Bei ein-
geschalteter automatischer Tanküberwachung (AUTO-Modus) wird der Schmutzwassertank auto-
matisch geleert, wenn er voll ist. Wenn der Schmutzwassertank leer ist, wird die Pumpe automa-
tisch ausgeschaltet, um ein unerwünschtes Trockenlaufen zu vermeiden.
Die Tafel ist an einen im Schmutzwassertank montierten Vetus Niveausensor anzuschließen. Ge-
eignete Sensoren sind der Sensor mit Schwimmerarm, Art.-Kode: WWSENSORA, und der analoge
Ultraschallsensor, Art.-Kode: SENSORA.
Der digitale Ultraschallsensor, Art.-Kode: SENSORD, ist nicht geeignet!
Die Tafel verfügt über einen zusätzlichen Ausgang, mit dem ein Relais verstärkt werden kann, das
den Strom zur Toilette bzw. zur Wasserpumpe unterbricht. Dieses Relais wird verstärkt, wenn der
Tank zu 90 % gefüllt ist.
Außerdem kann ein elektrisch bedientes Absperrventil – falls installiert – an die Tafel angeschlos-
sen werden. Wenn der Tank zu 90 % gefüllt ist, wird zunächst das Absperrventil automatisch ge-
öffnet und anschließend wird die Schmutzwasserpumpe eingeschaltet. Eine Leuchtdiode auf der
Tafel signalisiert, wenn das Absperrventil (falls entsprechend angeschlossen) geschlossen ist.
Wird das maximale Flüssigkeitsniveau gelegentlich bzw. kurzfristig beispielsweise durch Bewe-
gungen des Schiffs erreicht, werden die entsprechenden Spitzenwerte ignoriert; das Niveau muss
längere Zeit und unabhängig von den Umständen den Maximalwert erreicht haben, bevor der
Absperrventil und die Schmutzwasserpumpe eingeschaltet werden.
Die Bedienungstafel wird ohne Zubehör wie Schmutzwasserpumpe, Absperrventil und Niveau-
sensor geliefert.
a
chtung
Führen Sie das „Einstellverfahren" durch, bevor die Tafel in Betrieb genommen wird!
