  • Seite 1 Leica GKL221 V 1.3...
  • Seite 3 Leica GKL221 Ladestation Gebrauchsanweisung Version 1.3 Deutsch...

  • Seite 4: Einleitung

    Die Typenbezeichnung und die Seriennummer Ihres Produkes ist auf dem Typenschild angebracht. Übertragen Sie diese Angaben in Ihre Gebrauchsanweisung und beziehen Sie sich immer auf diese Angaben, wenn Sie Fragen an unsere Vertretung oder eine von Leica Geosystems autorisierte Servicestelle haben.

  • Seite 5: Inhaltsverzeichnis

    Systembeschreibung Bedienung Batterieadapter Ladestation anschliessen Batterien einsetzen und entnehmen Wahltaste Batterie laden Leuchtanzeigen Tips Wartung und Transport Transport Lagerung Reinigen und Trocknen Sicherheitshinweise Generelles Verwendungszweck Einsatzgrenzen Verantwortungsbereiche Gebrauchsgefahren Elektromagnetische Verträglichkeit EMV FCC Hinweis, Gültig in USA Technische Daten Inhaltsverzeichnis, GKL221...

  • Seite 6: Systembeschreibung

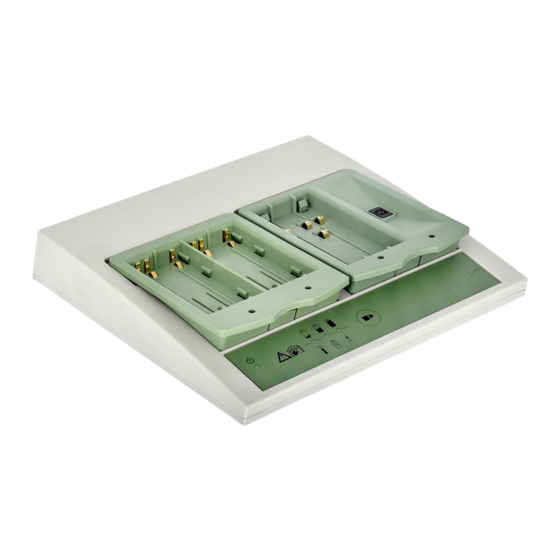

    GKL221 von Leica Geosystems ist eine intelligente Ladestation mit fortschrittlicher Ladetechnologie. Sie eignet sich zum Laden aller Leica Geosystems Batterien sowohl am Stromnetz als auch im Kraft- fahrzeug über den KFZ-Adapter GDC221. Die Ladestation stellt eine optimale Ergänzung des batterie- betriebenen Leica Geosystems Produktes dar.
  • Seite 7 Zustandsanzeige für externen Batteriean- d) Externer Batterieanschluss schluss e) Ladekabel für externe 5-Pol Batterie l) Batterieadapter GDI221, Option f) KFZ-Adapter GDC221, Option m) Zustandsanzeigen der Batterien g) Anschluss für KFZ-Adapter n) Batterieadapter GDI222 und passendes 5-Pol h) Betriebsanzeige Ladekabel, Option Systembeschreibung, GKL221...
  • Seite 8 GEB77 GEB242 GEB79 GEB70 GEB71 GEB171 GKL221_014  Die Ladestation ist nur für das Laden und Entladen von original Leica Geosystems Batterien sowie verschiedener handelsüblicher NiMH/NiCd Camcoderbatterien geeignet. Siehe Kapitel "2.3 Batterien einsetzen und entnehmen" für weitere Informationen. GKL221, Systembeschreibung...
  • Seite 9 Aufladbare Batterien GKL221 mit zwei GDI221 Bis zu vier Li-Ion Batterien und eine Batterie mit 5-Pol Ladebuchse. GKL221 mit einem GDI221 und einem GDI222 Bis zu zwei Li-Ion Batterien, eine Batterie im Camcorderformat und zwei Batterien mit 5-Pol Ladebuchse. GKL221 mit zwei GDI222 Bis zu zwei Batterien im Camcorderformat und drei Batterien mit 5-Pol Ladebuchse.

  • Seite 10: Bedienung

    Folgende Batterieadapter sind verfügbar: GKL221_004 GKL221_003 GDI221 GDI222 • Für zwei Leica Geosystems Li-Ion Batterien • Für eine Leica Geosystems NiMH Batterie GEB90, GEB211, GEB212, GEB221, GEB111 oder GEB121 sowie eine NiCd oder GEB222, GEB241 oder GEB242. NiMH 5-Pol Batterie.

  • Seite 11: Ladestation Anschliessen

    Sorgen Sie vor der Inbetriebnahme immer für einen festen Stand des Gerätes. Verbinden Sie die Ladestation entweder: • über das mitgelieferte Netzkabel mit dem Stromnetz oder • über den optional erhältlichen KFZ-Adapter GDC211 mit dem Bordnetz des KFZ. Bedienung, GKL221...
  • Seite 12 Bei älteren Kraftfahrzeugen auf die richtige Polung des Zigarettenanzündersteckers achten, das heisst +Pol auf Mittelkontakt. Bei falscher Polung muss die Sicherung in der Ladestation oder die Sicherung im KFZ-Adapter ausgetauscht werden. Die Sicherung in der Ladestation muss durch eine von Leica Geosystems autorisierte Servicestelle ausgetauscht werden. Der Austausch der Sicherung im KFZ-Adapter ist gemäss Bedienungsanleitung des KFZ-Adapters durchzuführen.

  • Seite 13: Batterien Einsetzen Und Entnehmen

    Anschlag vor schieben. Entnehmen: • Batterie bis zum Anschlag zurückziehen und entnehmen. GKL221_007 Warnung Laden beziehungsweise Entladen Sie mit der Ladestation nur Batterien, die von Leica Geosystems empfohlen werden. Verwenden Sie ausschliesslich Li-Ion Batterien von Leica Geosystems. Bedienung, GKL221...
  • Seite 14 Batterie an der hinteren Seite nach oben ziehen und entnehmen. GKL221_008  Die Leica Geosystems Batterien GEB111 und GEB121 haben vier Kontaktflächen, Camcorderbatte- rien anderer Hersteller nur drei. Die Ladestation kann zwischen diesen Typen unterscheiden und das Ladeverfahren anpassen. ...
  • Seite 15 Batterien mit 5-Pol Lade- Leica Geosystems Batterien mit 5-Pol Lade- buchse buchse, zum Beispiel GEB87 oder GEB70, werden über das Ladekabel an die 5-Pol Lade- buchse angeschlossen. GKL221_009 Externe Batterien mit 5-Pol Leica Geosystems Batterien mit 5-Pol Lade- Ladebuchse buchse, zum Beispiel GEB87 oder GEB70, werden über das Ladekabel an den externen...

  • Seite 16: Wahltaste

    Umschalten in den Lademodus dagegen und Entladen gelb-grün, für jeweils circa fünf Sekunden.  Entladen wird durch rotes Blinken der Zustandsanzeige angezeigt. Ist der Entladevorgang abge- schlossen, wechselt die Zustandsanzeige wieder auf Grün, das heisst die Batterie wird geladen. GKL221, Bedienung...

  • Seite 17: Batterie Laden

    Verfügung steht. Siehe Kapitel "Ladearten" für weitere Informationen. Ladereihenfolge festlegen Die Ladestation GKL221 kann zwei Batterien gleichzeitig laden. Wird mehr als eine Batterie an die Ladestation angeschlossen, so werden die Batterien in der Anschlussreihenfolge geladen. Schliessen Sie daher zuerst die dringendst benötigten Batterien an.
  • Seite 18 Kapazität einer Batterie merklich sinkt.  Bei Li-Ion Batterien reicht ein einmaliger Entlade- und Ladezyklus. Wir empfehlen dies durchzuführen, wenn die angezeigte Batteriekapazität auf dem Ladegerät oder einem Leica Geosystems Produkt gegenüber der tatsächlich zur Verfügung stehenden Kapazität stark abweicht. GKL221, Bedienung...

  • Seite 19: Leuchtanzeigen

    Die Ladesation hat eine Batterie am Anschluss erkannt. Sie befindet sich im Wartezustand, da momentan zwei andere Batte- rien ge- oder entladen werden. Grün Die angeschlossene Batterie wird geladen. Grün Die angeschlossene Batterie ist vollgeladen und kann entnommen werden. Bedienung, GKL221...
  • Seite 20 Ladezustand der Batterie weniger als 20%. Ladezustand der Batterie mindestens 20%. Ladezustand der Batterie mindestens 50%. Ladezustand der Batterie mindestens 80%.  Die Kapazitätsanzeige ist derzeit nur bei den Leica Geosystems Batterien GEB211, GEB212, GEB221, GEB222, GEB241, GEB242 und GEB90 möglich. GKL221, Bedienung...
  • Seite 21 Schliessen Sie eine andere Batterie an, um festzustellen, ob die Störung in der Batterie oder in der Ladestation vorliegt. • Kann das Problem nicht behoben werden, benachrichtigen Sie eine von Leica Geosystems autori- sierte Servicestelle.  Bei Fehlfunktionen überprüfen Sie bitte auch: •...

  • Seite 22: Tips

    Bei Verwendung des KFZ-Adapters sollten Batterien nur bei laufendem Motor geladen werden.  Vermeiden Sie schnelle Erhöhungen der Umgebungstemperatur während dem Laden, zum Beispiel durch Sonneneinstrahlung auf Ladestationen und Batterien. Schnelle Erhöhungen der Umge- bungstemperatur können ein vorzeitiges Ladeende mit reduzierter Batteriekapazität verursachen. GKL221, Bedienung...

  • Seite 23: Wartung Und Transport

    Wartung und Transport Transport Versand Verwenden Sie beim Versand per Bahn, Flugzeug oder Schiff immer die komplette Leica Geosystems- Originalverpackung, Transportbehälter und Versandkarton, beziehungsweise entsprechende Verpak- kungen. Die Verpackung sichert das Produkt gegen Schläge und Vibrationen. Lagerung Produkt Lagertemperaturbereich bei der Lagerung Ihrer Ausrüstung beachten, speziell im Sommer, wenn Sie Ihre Ausrüstung im Fahrzeuginnenraum aufbewahren.

  • Seite 24: Sicherheitshinweise

    Fälle erlaubt • Durchführung von Umbauten oder Veränderungen am Produkt • Inbetriebnahme nach Entwendung • Verwendung des Produktes mit offensichtlich erkennbaren Mängeln oder Schäden • Verwendung von Zubehör anderer Hersteller, das von Leica Geosystems nicht ausdrücklich geneh- migt ist. GKL221, Sicherheitshinweise...

  • Seite 25: Einsatzgrenzen

    Einsatz nur in trockenen Innenräumen mit nicht rauher Umgebung zulässig. Verantwortungsbereiche Hersteller des Produktes Leica Geosystems AG, CH-9435 Heerbrugg, kurz Leica Geosystems, ist verantwortlich für die sicher- heitstechnisch einwandfreie Lieferung des Produktes inklusive Gebrauchsanweisung und Originalzu- behör. Hersteller von Fremdzu- Hersteller von Fremdzubehör für das Produkt sind verantwortlich für die Entwicklung, Umsetzung und...

  • Seite 26: Gebrauchsgefahren

    Berühren von stromführenden Teilen. • Betrieb nach sachwidrigem Reparaturversuch. Gegenmassnahmen: Das Produkt nicht öffnen. Lassen Sie es nur von einer von Leica Geosystems autorisierten Service- stelle reparieren. Warnung Beim Laden beziehungsweise Entladen von Batterien, die von Leica Geosystems nicht empfohlen sind, können Batterien beschädigt werden.

  • Seite 27: Elektromagnetische Verträglichkeit Emv

    Störungen in anderen Geräten zu verursachen. Warnung Möglichkeit einer Störung anderer Geräte durch elektromagnetische Strahlung. Obwohl die Produkte die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllen, kann Leica Geosystems die Möglichkeit einer Störung anderer Geräte nicht ganz ausschliessen. Sicherheitshinweise, GKL221...

  • Seite 28: Fcc Hinweis, Gültig In Usa

    Möglichkeit einer Störung anderer Geräte wenn Sie das Produkt in Kombination mit Fremdgeräten verwenden, zum Beispiel diverse Kabel oder externe Batterien. Gegenmassnahmen: Verwenden Sie nur die von Leica Geosystems empfohlene Ausrüstung oder Zubehör. Sie erfüllen in Kombination mit dem Produkt die strengen Anforderungen der einschlägigen Richtlinien und Normen. Warnung Bei Betreiben des Produktes mit einseitig eingestecktem Kabel, zum Beispiel externes Speisekabel, kann eine Überschreitung der zulässigen elektromagnetischen Strahlungswerte auftreten und dadurch...
  • Seite 29 • Lassen Sie sich von Ihrem Händler oder einem erfahrenen Radio- und Fernsehtechniker helfen. Warnung Änderungen oder Modifikationen, die nicht ausdrücklich von Leica Geosystems erlaubt wurden, kann das Recht des Anwenders einschränken, das Gerät in Betrieb zu nehmen. Beschilderung Type: GKL221 Art.No.: ..

  • Seite 30: Technische Daten

    +32°F bis 122°F Ladearten Schnellladung wird durchgeführt für: • Alle Leica Geosystems Batterien. Diese sind mit Temperaturüberwachung und Batterieerkennung ausgestattet. Ladestrom maximal 4.0 A, je nach Batterie. • Alle Standard Camcorderbatterien mit drei Kontaktflächen und Temperaturüberwachung. Lade- strom maximal 1.6 A Langsames Anladen wird durchgeführt für:...
  • Seite 31 Bei Li-Ion Batterien: Timer Timer Kapazität Kapazität Batterietemperatur Batterietemperatur Negative Spannungsdifferenz Ladestrom Temperaturanstieg pro Minute Mehrfachgrandientenverfahren (Wendepunktverfahren) Erhaltungsladung bei NiCd und NiMH Batterien: Überwachung der Batteriespannung, des Ladestromes und der Batterietemperatur. Zellarten • NiCd • NiMH • Li-Ion Technische Daten, GKL221...
  • Seite 32 500 mAh pro Stunde 12V Batterien mit 300 mAh pro Stunde Anzeige Siehe Kapitel "2.6 Leuchtanzeigen". Gewicht Ladestation, inklusive zwei Batterieadaptern: 1.12 kg Aussenmasse B X T X H: maximal 237 mm x 227 mm x 43 mm; inklusive Batterieadapter GKL221, Technische Daten...
  • Seite 33 Leica GKL221 Charger User Manual Version 1.3 English...
  • Seite 93 Leica Cargador GKL221 Manual de Empleo Versión 1.3 Español...
  • Seite 153 Leica Carregador GKL221 Manual de Operação Versão 1.3 Português...
  • Seite 213 Leica GKL221 Ladeapparat Brukerhåndbok Versjon 1.3 Norsk...
  • Seite 333 Leica GKL221 充電器 取扱説明書 バージョン 1.3 日本語...
  • Seite 363 Leica GKL221 充电器 用户手册 1.3 版 中文...
  • Seite 393 Leica GKL221 충전기 사용자 매뉴얼 버전 1.3 한글...
