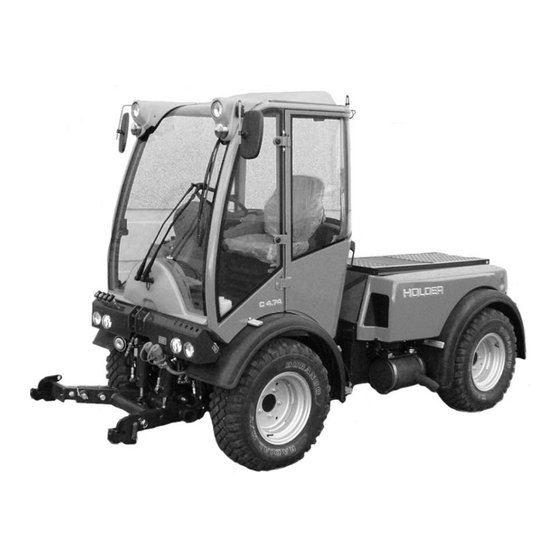

Betriebsanleitung
C-Trac 4.74
C-Trac 4.80
M 480
Best.Nr.: 147 914
Ausgabedatum: 18.11.2010

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Holder C-Trac 4.80

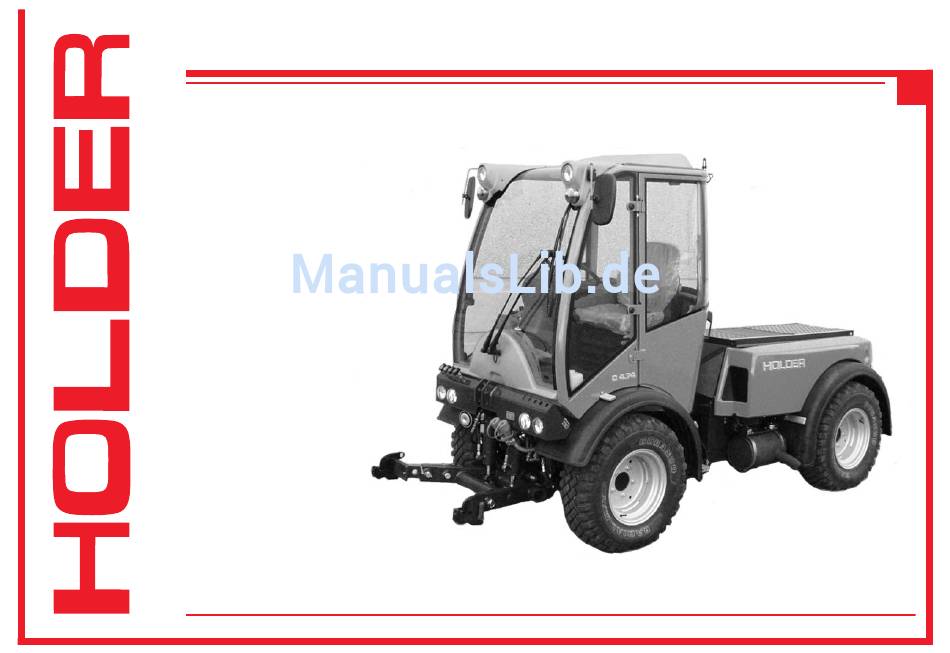

  • Seite 1 Betriebsanleitung C-Trac 4.74 C-Trac 4.80 M 480 Best.Nr.: 147 914 Ausgabedatum: 18.11.2010...

  • Seite 3: Vorwort

    Die Betriebs- und Wartungsanleitung ist dem Personal, das Vorwort mit der Bedienung und Instandhaltung der Geräte beauf- Wir freuen uns, dass Sie sich für ein Produkt von HOLDER tragt ist, zur Kenntnis zu bringen. Der Halter muss dafür entschieden haben. Wir möchten, dass Sie mit Ihrem Fahr- sorgen, dass alle Benutzer diese Anleitung erhalten, gele- zeug unfallfrei und ohne Störungen arbeiten können und emp-...
  • Seite 4 Ausgabedatum und Aktualität der Anleitung ACHTUNG März 2010 Bei Arbeitsabläufen, die genau einzuhalten Wir wünschen Ihnen unfallfreie Fahrt und störungsfreie Ar- sind, um Material-Beschädigungen und/oder beit mit Ihrem HOLDER C-Trac. Zerstörungen zu vermeiden. Max Holder GmbH HINWEIS Max-Holder-Straße 1 Für technische Notwendigkeiten, die beson- 72555 Metzingen derer Beachtung bedürfen.

  • Seite 5: Inhaltsverzeichnis

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Vorwort Inhaltsverzeichnis Kapitel Seite Kapitel Seite Vorwort ................1 Allgemeine Hinweise zur Wartung ....... 149 Angaben zum Fahrzeug ..........5 Wartungsplan .............. 157 Angaben zum Betrieb ............ 7 Wartung während der ersten Betriebszeit ....161 Technische Daten ............15 Wartungsarbeiten nach Bedarf ........

  • Seite 7: Angaben Zum Fahrzeug

    Personen ist nicht zulässig. durch unzulässige Verwendung entsteht, ist ein durch den Das Fahrzeug ist ausschließlich für den Einsatz in der Land- Verwender und nicht durch HOLDER zu vertretender und Forstwirtschaft, der Grünflächen- und Anlagenpflege, Sachverhalt. Für hieraus resultierende Schäden haftet der sowie im Winterdienst vorgesehen.
  • Seite 8 Betriebsanleitung C 4.74 / C 4.80 / M 480 Angaben zum Fahrzeug Restgefahren, Restrisiken Die Gefahren können sein: Trotz sorgfältiger Arbeit und Einhaltung der Normen und Vor- Unerwartete Bewegungen der Anbaugeräte und des schriften kann nicht ausgeschlossen werden, dass im Um- Fahrzeugs.

  • Seite 9: Angaben Zum Betrieb

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Angaben zum Betrieb Führerschein Zum Führen dieses Fahrzeugs benötigen Sie eine Fahrer- laubnis abhängig von der bauartbedingten Höchstgeschwin- digkeit und der zulässigen Gesamtmasse des Fahrzeugs bzw. der Kombination. Siehe nachfolgende Tabellen. Übersicht der Fahrerlaubnisklassen Land- oder forstwirtschaftliche Zugmaschinen (auch mit Arbeitsgeräten)
  • Seite 10 Betriebsanleitung C 4.74 / C 4.80 / M 480 Angaben zum Betrieb Einachsiger Anhänger oder zweiachsiger Anhänger mit Achsabstand von nicht mehr als 1 m ä l ü r ä d l i ö ü ä s l i ä ≤...
  • Seite 11 Betriebsanleitung C 4.74 / C 4.80 / M 480 Angaben zum Betrieb Mehrachsige Anhänger bzw. Zweiachsanhänger mit einem Achsabstand von mehr als 1 m ä l ü r ä d l i ö ü ä s l i s l i ä...
  • Seite 12 Betriebsanleitung C 4.74 / C 4.80 / M 480 Angaben zum Betrieb Zwei Anhänger hinter land-und forstwirtschaftlichen Zugmaschinen ä l ü r s l i ä ≤ ≤ ä 147 914...

  • Seite 13: Sicherheit

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Angaben zum Betrieb Arbeitskleidung Sicherheit • Tragen Sie im Umgang mit der Maschine nur eng Sicherheitshinweise allgemein anliegende Kleidung. • Tragen Sie ggf. eine geeignete Kopfbedeckung damit • Beachten Sie die VSG 3.1 (Vorschriften für Sicherheit hängende Haare und Zöpfe nicht durch drehende Teile und Gesundheitsschutz).

  • Seite 14: Sicherheitsvorschriften Im Umgang Mit Betriebsstoffen

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Angaben zum Betrieb • Die installierten Geräte müssen der gültigen EMV- Sicherheitsvorschriften im Umgang mit Richtlinie 2009/64/EG entsprechen und das CE- Betriebsstoffen Kennzeichen tragen. • Wenn Sie ein mobiles Kommunikationssystem (z.B. Getriebeöl, Motoröl, Dieselkraftstoff Funk, Mobiltelefon) einbauen (lassen) müssen die nachfolgenden Anforderungen erfüllt werden:...
  • Seite 15 Betriebsanleitung C 4.74 / C 4.80 / M 480 Angaben zum Betrieb sigkeit vorschriftsmäßig entsorgen. Die ge- Batteriesäure setzlichen Vorschriften beachten. Die Öle Batteriesäure enthält gelöste Schwefelsäu- sind brennbar. Nicht auf heiße Motorteile ge- re. Diese ist giftig und ätzend. Bei Arbeiten langen lassen, Brandgefahr! mit Batteriesäure unbedingt Schutzkleidung und Augenschutz tragen.
  • Seite 16 Betriebsanleitung C 4.74 / C 4.80 / M 480 Angaben zum Betrieb Besonders die im Abgas enthaltenen Parti- kel können Krebs verursachen.Aus diesem Grund darf der Motor nicht in geschlossenen Räumen betrieben werden. Hitze Die Abgase sind sehr heiß und können brenn- bares Material entzünden.

  • Seite 17: Technische Daten

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Technische Daten Fahrzeugmaße Maßskizze 2005 3090 1075 1065 147 914...
  • Seite 18 Betriebsanleitung C 4.74 / C 4.80 / M 480 Technische Daten Tabelle der Abmessungen Anhängekupplung Bereifung Gesamt- Mittlere Boden- Tiefste Höchste Pritschen- Zapfwellen- höhe Sitzhöhe freiheit Stellung Stellung höhe höhe 275/80 R18 4131-14 2250 1260 1140 275/80 R18 S 422-31-2 36x13.50-15 204-31-03 2245...
  • Seite 19 Betriebsanleitung C 4.74 / C 4.80 / M 480 Technische Daten Spurweiten Bereifungen Kl. Wendekreisdurchmesser Normalspur nach DIN 7020 (Flanschmaß 1040 mm) (gemessen am äußersten Spurweite e Gesamtbreite f Punkt des Fahrzeugs) Abmessung min. mm max. mm min. mm max. mm 10,5-18MPT S 422-31-3 6,28 m bei Spur 990...
  • Seite 20 Betriebsanleitung C 4.74 / C 4.80 / M 480 Technische Daten Gewichte Gewicht in kg Zusatzbaugruppen Gesamt hinten 4000 Heck aushebung Zul. Gesamtgewicht Heckzapfwellen- 2500 Zul. Achstlast vorn getriebe 2500 Zul. Achstlast hinten Geräteverstellpumpe 0 kg 60 kg Zul. Stützlast an der Anhängekupplung Ladepritsche 75 kg 5 kg...
  • Seite 21 Betriebsanleitung C 4.74 / C 4.80 / M 480 Technische Daten Bereifungen Der Druck kann je nach Reifenfabrikat und Einsatzfall abweichen - Angaben der Reifenhersteller beachten. Reifentyp Tragfähigkeit Profil Schlauch Luftdruck (in bar) Radzusatzgewichte Leergewicht max. Beladung Gewicht 10,5-18 MPT Ackerstollen 4134-1 ca.

  • Seite 22: Technische Daten Motor

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Technische Daten Technische Daten Motor C 4.74 C 4.80 / M 480 Hersteller Deutz AG Deutz AG Typenbezeichnung BF4L 2011 Turbo TD2011 L04i Arbeitsweise Viertakt Diesel Viertakt Diesel Zylinderzahl Hubraum 3108 cm³ 3619 cm³...
  • Seite 23 Betriebsanleitung C 4.74 / C 4.80 / M 480 Technische Daten Theoretische Fahrgeschwindigkeiten Hydrostatischer Antrieb 30 km/h Version 40 km/h Version Fahrstufe 1 Fahrstufe 2 Fahrstufe 1 Fahrstufe 2 vorwärts und vorwärts und vorwärts und vorwärts und Drehzahl 2500 1/min rückwärts rückwärts rückwärts...
  • Seite 24 Betriebsanleitung C 4.74 / C 4.80 / M 480 Technische Daten Technische Daten/Füllmengen Baugruppe Zusatzinformation Beschreibung Stufenlose Fahrgeschwindigkeit, 2 Fahrstufen Hydrostat Fahrhydraulik Verstellpumpe Bosch Rexroth AG - Bauart Axialkolbenverstellpumpe - Typ Doppelpumpe A4 VG 40 EP1D1 / A4 VG 40 EP1D1 - Fördervolumen 40 cm³/U, 100 l/min bei Motornenndrehzahl - Betriebsdruck...
  • Seite 25 - Betätigung Elektrohydraulische Federspeicherbremse Anhängekupplung - Typ Scharmüller, höhenverstellbar und drehbar Frontaushebung - Typ HOLDER-Normdreipunkt, Oberlenker verstellbar - Befestigung Kategorie I und II - Hubkraft 2000 kg (gemessen am Fanghaken, bei mittlerer Auszugslänge) - Aushebungshöhe ca. 612 mm je nach Bereifung - Zylinder 2 Stück.
  • Seite 26 C 4.74 / C 4.80 / M 480 Technische Daten Baugruppe Zusatzinformation Beschreibung Heckaushebung - Typ HOLDER Normdreipunkt, Oberlenker verstellbar - Befestigung Kategorie I und II - Hubkraft 2000 kg, (gem. am Fanghaken, bei mittlerer Auszugslänge) - Aushebungshöhe ca. 720 mm je nach Bereifung - Zylinder 2 Stück, doppeltwirkend...
  • Seite 27 Betriebsanleitung C 4.74 / C 4.80 / M 480 Technische Daten Baugruppe Zusatzinformation Beschreibung Zapfwellen 2 St. (vorn u. hinten) Drehrichtung: auf Zapfw.-ende gesehen rechts - Drehzahl vorn 1000 1/min bei 2400 1/min Motor - Drehzahl hinten 540 1/min bei 2214 1/min Motor - Keilwellenprofil 1 3/8 "...
  • Seite 28 Betriebsanleitung C 4.74 / C 4.80 / M 480 Technische Daten Geräuschpegel Das Fahrzeug gibt nach EG Norm 77/311/EWG; Messung nach Anhang II folgende Geräuschpegel ab (gemessen am Fahrerohr). Tabelle der Geräuschpegel und Absorptionswerte Modell Motortyp Motorleistung Geräuschpegel dB(A) Absorptionswert Kabine offen* Kabine geschlossen links...

  • Seite 29: Beschreibung

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Übersichten Fahrzeug Ansicht vorne links 1 Blink-, Positionsleuchte 2 Scheinwerfer oben 3 Fahrerkabine 4 Aufbaurahmen, (Kipp- einrichtung) 5 Hinterwagen 6 Hinterachse 7 Ansauggitter für Ölküh- ler Fahrantrieb 8 Ansauggitter für Motor 9 Vorderachse 10 Oberlenkeraufnahme 11 Frontaushebung -...
  • Seite 30 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Fahrzeug Ansicht hinten rechts 1 Aufbaurahmen 2 Arbeitsscheinwerfer* 3 Aufnahme für Rundumkennleuchte 4 Fahrerkabine 5 Vorderwagen 6 Vorderachse 7 Ansauggitter Frischluftgebläse 8 Kraftstoffeinfüllstutzen 9 Hinterachse 10 Batterietrennschalter 11 Hydrauliksteckkupplun- gen für Anbaugerät* 12 Heckaushebung* Unterlenkerrahmen 13 Steckdose für Anhän-...
  • Seite 31 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Fahrerplatz Bedienelemente 1 Fahrtrichtungshebel 2 Hebel für Seitenscheibe links 3 Lenkrad 4 Multifunktionsanzeige 5 Hebel für Seitenscheibe rechts 6 Blinker- und Scheibenwischerhebel 7 Zündschloss 8 Umschalter für Scheinwerfer oben 9 Lichtschalter 10 Gaspedal 11 Bremspedal 12 Inchpedal...
  • Seite 32 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Bedieneinrichtungen Konsole rechts vorn 1 Manometer für hydraulische Geräteentlastung* 2 Hauptschalter für Gerätehydraulik 3 Feineinstellknopf für Geräteverstellpumpe* 4 Schalter für Geräteverstellpumpe* 5 Schalter für vordere Zapfwelle* 6 Joystick für Arbeitshydraulik 7 Feineinstellknopf für Fahrgeschwindigkeit (in den Fahrstufen 3 und 4) 8 Programmschalter Fahrbetrieb...
  • Seite 33 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Bedieneinrichtungen Konsole rechts hinten 1 Feineinstellknopf für Fahrgeschwindigkeit (in den Fahrstufen 3 und 4) 2 Fahrprogrammwahlschalter 3 Schalter für Differenzialsperre 4 Schalter für Gebläse 5 Hydrauliköltemperaturanzeige 6 Schalter für Gebläseumkehrung* 7 Schalter für Klimaanlage* 8 Handgaseinstellknopf 9 KFZ-Steckdose...
  • Seite 34 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Bedieneinrichtungen Konsole hinten 15 Diagnosesteckdose für Arbeitshydraulik 16 Diagnosesteckdose für Fahrhydraulik 17 Fehlerlampe Fahrelektronik Bild_C216 Handgas 1 Außenring für Feineinstellung: - Drehung nach rechts-Drehzahlabsenkung - Drehung nach links-Drehzahlanhebung 2 Innenknopf für Grobeinstellung - herausziehen-Drehzahlanhebung - eindrücken-Drehzahlabsenkung - schnell eindrücken-Notrückstellung auf Leerlauf-...
  • Seite 35 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Joystick 1 Taster 1 für Joystickebene 1 2 Taster 2 für Joystickebene 2 3 Taster 3 für Joystickebene 3 4 Joystick (ohne Tastendruck = Joystickebene 0) Bild_C145 Fußpedale 1 Inchpedal 2 Bremspedal 3 Gaspedal Bild_C146...
  • Seite 36 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Lenkungsverstellung 1 Bremsflüssigkeitsbehälter 2 Verstellhebel Lenkung Bild_C153 Heizung bis 04.2005 1 Heizungshahn 2 Hinweisschild Heiztemperatur - waagrecht - kälter - senkrecht - wärmer Bild_C147 147 914...
  • Seite 37 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Multifunktionsanzeige, Legende 1 Kraftstoffvorratsanzeige 2 Motoröltemperatur- anzeige 3 Motordrehzahlanzeige mit Markierungen für Zapf- Motor 540U/min wellendrehzahlen FRONT 1000U/min 4 Betriebsstundenzähler 5 Digitale Geschwindig- keitsanzeige Kontrollleuchten: RPMx100 electronic 6 Blinklicht Km/h 0000000 h 7 Blinklicht 2.
  • Seite 38 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Bedienelemente Kabine vorne oben 1 Innenleuchte 2 Lautsprecher Bild_C149 Bedienelemente Kabine vorne unten 1 Wischwasserbehälter 2 Radio Bild_C282 147 914...
  • Seite 39 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Bedienelemente Kabine hinten 1 Griff für Dachluke 2 Dachluke Bild_C263 Bedienelemente Türen 1 Türöffner Bild_C156 147 914...
  • Seite 40 3 Typschild Kabine 4 Typschild Maschine (Am Kraftstofftank) 5 Fahrgestellnummer (Am Frontrahmen in Fahrt- richtung rechts) 6 Typschild Radmotor GEBRÜDER HOLDER GMBH Typ : 204 EWG-Nr.: e1 - 74/150-0058 Identifizierungsnummer : 204000102 Zulässiges Gesamtgewicht: 4000 kg Zulässige Achslast vorn: 2500 kg Zulässige Achslast hinten:...
  • Seite 41 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Montagevorschriften für Kennzeichen Bringen Sie das vordere Kennzeichen (1) an der Abdeckung unter den Scheibenwischern an. Zum Befestigen des Kennzeichens Abdeckung vorher ausbauen. Bild_C264 Bringen Sie das hintere Kennzeichen (2) am Heck unter der Rückleuchte links an.

  • Seite 42: Übersicht Der Sonderausstattungen Und Varianten (Auswahl)

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Übersicht der Sonderausstattungen und Varianten (Auswahl) Baugruppe Zusatzinformation Maß/Best. Nr./Typ Hydraulische Seitenverstellung 204-01-01 Heizelement zur Ölvorwärmung (Motor) ab –20°C (230V Wechselspannung) 204-34-69 Klimaanlage 204-34-79 Rückenverlängerung Komfort 204-34-80 Arbeitsscheinwerfer hinten 204-34-88 Frontaushebung 204-51-01 Heckaushebung...
  • Seite 43 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Baugruppe Zusatzinformation Maß/Best. Nr./Typ Mengenteiler 1.Kreis 204-80-04 - Förderpumpe Serienpumpe - Fördervolumen 17 cm³/U - Förderstrom 0-25 l/min - Maximaldruck 200 bar Mengenteiler 2.Kreis 204-80-15 - Förderpumpe Tandempumpe - Fördervolumen 14 cm³/U - Förderstrom 0-25 l/min...
  • Seite 44 Betriebsanleitung C 4.74 / C 4.80 / M 480 Beschreibung Zubehör Das Fahrzeug wird mit folgendem Zubehör ausgeliefert: Betriebsanleitung Serviceheft Ersatzteilliste auf CD-ROM Betriebsanleitung DEUTZ-Motor Ersatzteilliste DEUTZ-Motor Mappe 2 Zündschlüssel 2 Türschlüssel 2 Tankdeckelschlüssel 2 Reduzierhülsen für Anbaugeräte der Aufnahmekategorie I Oberlenker mit Stecker Schlüsselmappe Bio-Pass für den Befüllungsnachweis mit umwelt-...

  • Seite 45: Inbetriebnahme

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Tägliche Prüfungen und Tätigkeiten vor der Inbetriebnahme Wenn bei den nachfolgenden Prüfungen Beschädigungen oder Mängel festgestellt werden, müssen diese vor Inbe- triebnahme des Fahrzeugs beseitigt werden. Setzen Sie das Fahrzeug vor der ordnungsgemäßen Instandsetzung nicht ein.
  • Seite 46 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Batterietrennschalter einschalten HINWEIS Mit dem abziehbaren Schlüssel kann die Batterie vollständig abgeschaltet werden. Schlüssel (1) in Batterietrennschalter einstecken und senkrecht stellen. Der Batteriestromkreis ist eingeschaltet. Motorölstand prüfen HINWEIS Prüfen Sie den Motorölstand nur bei waage- Bild_C157 recht stehendem Fahrzeug.
  • Seite 47 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Anhängevorrichtung (Option) ggf. kontrollieren Prüfen Sie die Anhängevorrichtung auf ordnungsge- mäßen Zustand und Funktion. Führen Sie die Kon- trolle nach den Hinweisen im Abschnitt „Anhänger- kupplung betätigen“ durch. Reifenluftdruck kontrollieren HINWEIS Ihr Fahrzeug kann mit verschiedenen Reifen ausgestattet sein.
  • Seite 48 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Hydraulikölstand prüfen Aufbaurahmen (Kippeinrichtung) anheben. Fahren Sie alle anderen Hydraulikzylinder ein. Prüfen Sie den Ölstand am Schauglas (1). Der Ölstand muss die Mitte des Schauglases errei- chen. Füllen Sie fehlendes Öl nach Wartungsanleitung nach. HINWEIS Bei den ersten 30 Maschinen ist ein Ölmessstab (2) eingebaut.
  • Seite 49 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Kraftstoff tanken Lesen Sie ggf. den Kraftstoffvorrat (1) an der Multi- funktionsanzeige ab. Motor 540U/min VORSICHT FRONT 1000U/min Im Umgang mit Kraftstoff besteht Brand- gefahr! Stellen Sie den Motor ab. Füllen sie keinen Kraftstoff in der Nähe offener Flam- RPMx100 electronic...
  • Seite 50 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Bremsflüssigkeitsstand prüfen Kontrollieren Sie den Stand am Bremsflüssigkeitsbe- hälter (1). Der Bremsflüssigkeitsstand muss zwischen der Min.- und Max.-Marke am Behälter liegen. Füllen Sie fehlende Bremsflüssigkeit nach Wartungsan- leitung nach. Lenkrad einstellen HINWEIS Sie können die Neigung und Höhe des Lenk- rads in eine für Sie bequeme Stellung ein-...
  • Seite 51 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Fahrersitz mit mechanischer Federung einstellen Bild_C024 GEFAHR Sitze nicht während der Fahrt verstellen. Un- fallgefahr! 1 Längsverstellung Griff (1) anheben und Sitz nach vorn oder hinten drücken. Griff loslassen und Sitzverriegelung einrasten lassen.
  • Seite 52 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Fahrersitz mit Luftfederung einstellen 1 Rückenlehne 2 Einstellknopf für Lendenwirbelpolster 3 Rückenlehnenneigung 4 Gewichtseinstellung 5 Horizontalfederung 6 Längsverstellung GEFAHR Sitze nicht während der Fahrt verstellen. Un- fallgefahr! Stellen Sie den Sitz so ein, dass alle Bedienelemente sicher erreicht und betätigt werden können.
  • Seite 53 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Fahrergewicht einstellen Auf dem Sitz Platz nehmen. Griffplatte für Gewichtseinstellung (4) nach oben ziehen. HINWEIS Geräusch ertönt. Sitz wird automatisch auf das Gewicht des Fahrers eingestellt; Das Geräusch hört auf. Hebel loslassen.
  • Seite 54 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Waschwasser nachfüllen HINWEIS Der Waschwasserbehälter für die Scheiben- waschanlage befindet sich hinter dem Fah- rersitz. Öffnen Sie den Verschlussdeckel (1) und füllen Sie Waschwasser in den Behälter (2). Einfüllmenge ............ca. 1,3 l Bild_C161 Beleuchtung und Rückspiegel kontrollieren Prüfen Sie die Beleuchtungseinrichtungen auf ord-...

  • Seite 55: Motor Starten

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Motor starten Hinweise zum Motor vor der Inbetriebnahme GEFAHR Motor nicht in geschlossenen Räumen star- ten oder laufen lassen. Es besteht Vergiftungs- gefahr durch Abgase! Hinweise zum Starten VORSICHT Vor dem Starten sicherstellen, dass sich nie- mand im Bereich des Fahrzeugs befindet.
  • Seite 56 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Motor starten Stellen Sie den Fahrtrichtungsschalter (1) in Nullstel- lung (Mitte). Treten Sie das Inchpedal (2) durch. HINWEIS Erst ein ganz durchgetretenes Pedal ermög- licht das Starten des Motors (Startsicher- heitsschalter).
  • Seite 57 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Drehen Sie den Zündschlüssel in Stellung 2. 6 7 8 Der Motor wird vorgeglüht, die Vorglühkontrollleuchte (5) leuchtet auf. HINWEIS Motor 540U/min Zum Start bei tiefen Temperaturen Zündschlüs- FRONT 1000U/min sel entsprechend länger (ca.
  • Seite 58 Betriebsanleitung C 4.74 / C 4.80 / M 480 Inbetriebnahme Motor starten mit Vorglühautomatik Startvorgang Zündschlüssel in Stellung 1 drehen. Der Motor wird vorgeglüht, Bei Temperaturen unter +10°C leuchten die gelbe Lampe (2) und die Vorglüh- kontrollleuchte (1) auf. Wenn die gelbe Lampe (2) erlischt Zündschlüssel in Stellung 3 schalten.

  • Seite 59: Betrieb

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Vor dem Fahren Beachten Sie bei Fahrten auf öffentlichen Verkehrswegen • Berücksichtigen Sie bei Kurvenfahrten mit angehäng- die Vorschriften der Straßenverkehrsordnung. tem oder aufgesatteltem Gerät die weite Ausladung und Schwungmasse. Sicherheitsvorschriften beim Fahren GEFAHR Verkehrsgefährdende Teile der Anbaugeräte...
  • Seite 60 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Fahren Fahrbetrieb mit Hydrostat und Digitalelektronik Motor starten. Fahrtrichtung am Fahrtrichtungsschalter (1) vorwählen Fahrtrichtungsschalter (1) anheben und nach vorn oder hinten schalten (vorwärts oder rückwärts). HINWEIS Nach dem Starten des Motors muss der Fahrtrichtungsschalter einmal betätigt werden, wenn er beim Start in Position vorwärts oder rückwärts stand.
  • Seite 61 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Am Programmschalter für Fahrbetrieb (2) gewünsch- tes Fahrprogramm einstellen, die eingestellte Position leuchtet: Sie können zwischen 4 Programmen wählen: Stufen 1 und 2 z.B. Straßenfahrt Stufen 3 und 4 z.B. Arbeitseinsatz Bild_C166 147 914...
  • Seite 62 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Tabelle der Fahrprogramme• Position Kennzeichnung Funktion Verwendung Stufe 0 STOP Fahrantrieb aus Stufe 1 Hasensymbol maximale Geschwindigkeit z. B. für Straßenfahrt Stufe 2 Schildkrötensymbol reduzierte Geschwindigkeit z. B. für langsame Straßenfahrt Stufe 3 Zapfwellensymbol...
  • Seite 63 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Straßenfahrt (Transportgeschwindigkeit) einstellen Das Fahrzeug steht. Stellen Sie den Programmschalter (2) auf Stufe 1 oder 2. HINWEIS Sie können auch während der Fahrt bei redu- zierter Geschwindigkeit die Stufen umschalten. Lösen Sie die Feststellbremse.
  • Seite 64 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Das Fahrzeug steht. Stellen Sie den Feineinstellknopf (1) auf 0. Stellen Sie den Programmschalter (2) auf Stufe 3 oder 4. Stellen Sie die Zapfwellendrehzahl mit dem Handgas (3) ein. HINWEIS Die Motordrehzahl muss mindestens 1500 1/min.
  • Seite 65 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Feineinstellknopf einstellen HINWEIS Sie können jederzeit während der Fahrt den Feineinstellknopf (1) verstellen und damit die Geschwindigkeit fein und stufenlos regeln. In Stellung 0 steht das Fahrzeug; beim Weiterdrehen im Uhrzeigersinn fährt das Fahrzeug an und in End- stellung der Skala 11 wird die maximale Geschwindig- keit der Stufe erreicht.
  • Seite 66 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Fahrbetrieb mit SDS (Special Drive System)* Fahren der Programme 1-3 am Programmschalter (2) siehe Fahrbetrieb Seite 61 und 62. Fahrprogramm 4 (SDS) Stellen Sie den Programmschalter (2) auf Stufe 4. HINWEIS In dieser Stufe ist der Feineinstellknopf (1) außer Funktion.
  • Seite 67 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Inchpedal betätigen 7 Inchpedal 8 Gaspedal Diese Funktion ist in allen Fahrprogrammen wirksam HINWEIS Wenn Sie vorübergehend die Geschwindig- keit herabsetzen müssen, können Sie das mit dem Inchpedal tun. ACHTUNG Wenn das Inchpedal bis zum Anschlag durch- getreten wird, z.B.
  • Seite 68 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Differenzialsperre einschalten HINWEIS Mit der Differenzialsperre kann das Fahren auf weichem, schlüpfrigem Boden verbessert werden. Die Motordrehzahl soll dazu über 1000 1/min. liegen. Sie können die Differen- zialsperre nur kurzzeitig durch Antippen ein- schalten .
  • Seite 69 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Lenkung Das Fahrzeug hat eine hydraulisch betätigte Knicklenkung. Die Räder laufen auch in der Kurve spurtreu, Anbaugeräte werden dadurch ohne Seitenschub geführt. Lenken Drehen Sie das Lenkrad (1) in die gewünschte Rich- tung.
  • Seite 70 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Bremsen Die Betriebsbremse ist eine Trommelbremse in der Vorder- achse, und wird hydraulisch betätigt, die Feststellbremse wird mit dem Feststellbremsschalter betätigt. Betriebsbremse betätigen Bremspedal (1) betätigen. Feststellbremse betätigen Bild_C174 ACHTUNG Die Feststellbremse ist eine Parkbremse, d.
  • Seite 71 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Feststellbremse lösen Feststellbremsschalter (2) ausschalten. Die Feststellbremse ist gelöst, die Kontrollleuchte im Schalter und die Feststellbremskontrollleuchte (3) erlöschen. Wenn bei gelöster Feststellbremse die Feststellkon- trollleuchte (3) in der Multifunktionsanzeige aufleuch- tet, ist im Druckspeicher zu wenig Druck um die Feststellbremse lösen zu können.
  • Seite 72 Betriebsanleitung C 4.74 / C 4.80 / M 480 Betrieb Fahren im Hang GEFAHR Das Fahren im Hang ist gefährlich, da das Fahrzeug umkippen kann, wenn der Schwer- punkt bei einer extremen Neigung die Kipp- grenze überschreitet. Folgende Faktoren senken die Gefahr: geringe oder keine Beladung niedrige Fahrgeschwindigkeit kleine Steigung...

  • Seite 73: Besondere Betriebsvorschriften

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Besondere Betriebsvorschriften Bedienung Stationärbetrieb Das Fahrzeug kann im Stationärbetrieb zum Antrieb der Zapf- welle z.B. für eine Wasserpumpe eingesetzt werden. ACHTUNG Fahrzeug in beiden Richtungen waagerecht stellen. Montieren Sie das stationäre Gerät an die Zapfwelle (1) vorn oder hinten.
  • Seite 74 Betriebsanleitung C 4.74 / C 4.80 / M 480 Besondere Betriebsvorschriften Spur verstellen Sie können die Spurweite des Fahrzeugs durch Wenden der Räder verstellen. GEFAHR Beachten Sie die Sicherheitshinweise zum sicheren Abstellen und Aufbocken für den Radwechsel in der Wartungsanleitung. Bauen Sie die Räder ab.
  • Seite 75 Betriebsanleitung C 4.74 / C 4.80 / M 480 Besondere Betriebsvorschriften Hinweise zum Winterbetrieb Schneeketten auflegen Ölvorwärmung* Die Reifen können zur Verbesserung der Griffigkeit mit Schneeketten ausgestattet werden. In der nachstehenden Vor dem Motorstart bei Temperaturen unter - 20 °C Heiz- Tabelle geben wir Ihnen Bestellnummern für RUD-Ketten, element* zur Ölvorwärmung einschalten.

  • Seite 77: Anbaugeräte Bedienen

    Betriebsanleitung C 4.74 / C 4.80 / M 480 GEFAHR Anbaugeräte bedienen Vorsicht beim Ankoppeln, es besteht Verlet- Wir haben eine große Anzahl an möglichen Anbaugeräten zungsgefahr durch Quetsch- und Scherstellen. zum Einsatz mit diesem Fahrzeug geprüft und freigegeben. GEFAHR Es dürfen nur CE-gekennzeichnete Anbaugeräte verwen- Zwischen dem Fahrzeug und Anbaugerät dür- det werden.
  • Seite 78 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Zusatzinformation für Anbaugeräte a (m) Abstand zwischen Schwerpunkt Frontanbaugerät/Frontballast und Der Anbau von Geräten in Front- und Heck- Mitte Vorderachse 2) 3) Dreipunktgestänge darf nicht zur Überschreitung b (m) Radstand des Fahrzeugs 1) 3) des zulässigen Gesamtgewichts, der zulässi-...
  • Seite 79 Tragen Sie die berechnete Mindestballastierung, die im Heck samtgewicht in die Tabelle ein. des Fahrzeugs benötigt wird, in die Tabelle ein. (Wert X für Holder Fahrzeuge 0,25 Allrad) 5) Berechnung der tatsächlichen Hinterachslast T H tat 3) Berechnung der tatsächlichen Vorderachslast T...
  • Seite 80 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen 6) Reifentragfähigkeit Tragen Sie den doppelten Wert (zwei Reifen) der zulässi- gen Reifentragfähigkeit (siehe z.B. Unterlagen der Reifen- hersteller) in die Tabelle ein. Tabelle ä l ä c i l .
  • Seite 81 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Anbaugeräte anbauen Die verschiedenen Anbaugeräte werden an der Frontaus- hebung oder Heckaushebung* angebaut. Es gibt dafür 2 verschiedene Befestigungskategorien: Kategorie I Bolzendurchmesser 22 mm Kategorie II Bolzendurchmesser 28 mm Das Fahrzeug ist auf beide Kategorien einstellbar.
  • Seite 82 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Fanghaken und Fanghakenschiene verstellen Sie können die Fanghaken seitlich und in der Länge einstellen. Messen Sie den Abstand der Bolzen an Ihrem Anbaugerät. Lösen Sie die Klemmschrauben (6) an beiden Seiten. Verschieben Sie die Fanghaken seitlich bis das benötig- te Maß...
  • Seite 83 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Oberlenker einstellen Der Oberlenker kann an verschiedenen Bohrungen abge- steckt werden. Die einzustellende Höhe richtet sich nach Ihrem Anbaugerät (zur besseren Anpassung des Gerätes, zur Hubkrafterhöhung und nach der Aushubhöhe). Obere Bohrung •...
  • Seite 84 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Hydraulikleitungen anschließen ACHTUNG Die Hydraulikkupplungen am Fahrzeug müs- sen vor dem Anschluss drucklos sein. Die Kupplungen am Fahrzeug und an den Hydraulikleitungen müssen sauber sein. HINWEIS Jedes Anbaugerät hat verschiedene Funkti- onen und Hydraulikleitungen zur Steuerung.
  • Seite 85 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Gelenkwellen anbauen Verwenden Sie nur die Wellen, die für das Anbaugerät ge- eignet und vorgesehen sind. Diese werden mit dem Anbau- gerät geliefert. Die Länge der Gelenkwelle muss vor dem ersten Anbau angepasst werden.
  • Seite 86 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Joystick betätigen 1 Taster 1 für Joystickebene 1 2 Taster 2 für Joystickebene 2 3 Taster 3 für Joystickebene 3 4 Joystick (Joystickebene 0 ohne Tasterbedienung) 5 Hauptschalter für Arbeitshydraulik HINWEIS Mit dem Joystick werden die Funktionen der Anbaugeräte gesteuert, die direkt oder an den...
  • Seite 87 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Joystickbedienung (Proportional, für feinfühlige Bedienung). Joystickrichtung Längs (vor / rück) Quer (links / rechts) Joystick-Ebene 0 Frontaushebung Y0 Steckkupplung vorn rechts X0 (ohne Taste) vor: senken rück: heben Schwimmstellung auf Folientastatur Schwimmstellung X0 auf Folientastatur 2 Joystick-Ebene 1 Kippeinrichtung / Heckaushebung * Y1...
  • Seite 88 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Frontaushebung bedienen Folgende Bewegungen sind möglich: Hauptschalter (5) für Arbeitshydraulik einschalten. Joystick (4) nach vorne drücken. • Die Frontaushebung (Anbaugerät) wird abgesenkt. Sie können die Bewegung durch Loslassen des Joysticks anhalten.
  • Seite 89 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Frontaushebung über Folientastatur bedienen Folgende Bewegungen sind möglich: Hauptschalter (3) für Arbeitshydraulik einschalten. Taste (4) ca. 1 sec. gedrückt halten. Anzeige LED rot (5 u. 2) leuchtet ca. 5 sec. auf. •...
  • Seite 90 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Frontaushebung auf doppeltwirkend umschalten Die Frontaushebung kann von einfachwirkend auf doppelt- wirkend umgeschaltet werden. Zum Umschalten auf doppeltwirkend Taste (5) drü- cken. Anzeige LED rot (6) erlischt. Zum Umschalten auf einfachwirkend Taste (5) drü- cken.
  • Seite 91 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Seitenverstellung über Folientastatur bedienen Taste (4) gedrückt halten. • Die Frontaushebung schwenkt nach rechts. Sie können die Bewegung durch Loslassen der Taste anhal- Taste (3) gedrückt halten. • Die Frontaushebung schwenkt nach links. Taste (1) ca.
  • Seite 92 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Außenbedienung der Frontaushebung Sie haben die Möglichkeit die Frontaushebung außerhalb der Kabine zu betätigen. ACHTUNG Wenn Sie die Kabine verlassen, Fahrt- richtungsschalter auf neutral schalten und Feststellbremse betätigen, damit der Fahr- zeug gegen Wegrollen gesichert ist.
  • Seite 93 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Volumenstrombegrenzung für Joystick Taste für individuelle Volumenstrombegrenzung für jede einzelne Joystickfunktion. Hauptschalter für Arbeitshydraulik einschalten. Mit der Volumenstrombegrenzung können Sie die Aushub- oder Senkgeschwindigkeit einzeln abspeichern. Joystick (4) so weit betätigen bis gewünschte Ge- schwindigkeit am Zylinder ereicht ist, dann Taste (1) drücken.
  • Seite 94 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Heckaushebung* bedienen Folgende Bewegungen sind möglich: Hauptschalter für Arbeitshydraulik einschalten. Umschalthebel (1) am Heck in Stellung "Heckaushe- bung" nach hinten stellen. Zum Anheben Taste (2) drücken und Joystick (3) nach hinten ziehen.
  • Seite 95 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Außenbedienung der Heckaushebung* Sie haben die Möglichkeit die Heckaushebung außerhalb der Kabine zu betätigen. ACHTUNG Wenn Sie die Kabine verlassen, Fahrt- richtungsschalter auf neutral schalten und Feststellbremse betätigen, damit das Fahr- zeug gegen Wegrollen gesichert ist.
  • Seite 96 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Hydraulikanschlüsse bedienen 1 Taster 1 für Joystickebene 1 2 Taster 2 für Joystickebene 2 3 Taster 3 für Joystickebene 3 4 Joystick (Joystickebene 0 ohne Tasterbedienung) 5 Hauptschalter für Arbeitshydraulik HINWEIS Mit dem Joystick werden die Funktionen der Anbaugeräte gesteuert, die direkt oder an den...
  • Seite 97 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Grüne Hydraulikanschlüsse* bedienen Joystick (4) nach links oder rechts drücken. • Die grünen Hydraulikanschlüsse vorne rechts werden versorgt. Sie können die Bewegung durch Loslassen des Joysticks anhalten. Schwimmstellung wird über die Folientastatur eingeschaltet. Zum Einschalten Taste (7) drücken.
  • Seite 98 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Zapfwellenantrieb vorn einschalten GEFAHR Vor dem Einschalten der Zapfwelle darauf achten, dass sich niemand im Gefahren- bereich des Fahrzeugs und des angetriebe- nen Anbaugerätes befindet. ACHTUNG Überprüfen Sie den Einbauwinkel der Gelenk- welle.
  • Seite 99 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Zapfwellenantrieb hinten einschalten* GEFAHR Vor dem Einschalten der Zapfwelle darauf achten, dass sich niemand im Gefahren- bereich des Fahrzeugs und des angetriebe- nen Anbaugerätes befindet. ACHTUNG Überprüfen Sie den Einbauwinkel der Gelenk- welle.
  • Seite 100 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Hydraulische Geräteentlastung*(Frontaush.) bedienen Die hydraulische Geräteentlastung ermöglicht es den Boden- druck des Anbaugerätes stufenlos zu verringern und die Vorderachslast zu erhöhen. Damit wird die Steigfähigkeit verbessert. Taste (5) drücken. Anzeige LED (7) leuchtet auf. Elektronischer Drucksensor (2) mit Digitalanzeige zeigt immer den aktuellen Druck der Frontaushebung bei ausge- schalteter Schwimmstellung an.
  • Seite 101 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen HINWEIS Ein Entlastungsdruck unter 30 bar (leichte Geräte) führt zu häufigen Regelvorgängen, da der Speicher noch nicht wirken kann. Arbeitseinsatz mit Geräteentlastung HINWEIS Sollte sich das Anbaugerät bei der Arbeit den Bodenunebenheiten verzögert anpassen, verkleinern Sie den Entlastungsdruck oder HYS.1.
  • Seite 102 HINWEIS Wenn ein neues oder unbekanntes Anbau- gerät angebaut werden soll, muss der Kabel- satz für Gerätekodierung 204-80-72 verwen- det werden. Die richtige Kodierung ist in Ab- sprache mit dem Gerätehersteller und Fa. Holder festzulegen. * Sonderausstattung Bild_C280 147 914...
  • Seite 103 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen ACHTUNG Schalten Sie den Sicherheitsschalter (6) nur bei niedriger Motordrehzahl ein. Drehknopf (5) auf 0 stellen. Entriegeln Sie die Sperre am Sicherheitsschalter (6) und drücken Sie den Schalter nach unten. Die Kon- trollleuchte im Schalter leuchtet auf.
  • Seite 104 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen HINWEIS C 4.74/C 4.80/M 480 Fördervolumen der Geräteverstellpumpe Die Geräteverstellpumpe versucht über den 100 Liter Gerätestecker und Potenziometer die vorge- 90 Liter gebene Ölmenge zu halten, auch wenn die 80 Liter Motordrehzahl abgesenkt wird.
  • Seite 105 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Hydraulische Kippeinrichtung bedienen Die hydraulische Kippeinrichtung erlaubt das einfache und schnelle Anheben des Aufbaurahmens. Die Kippeinrichtung kippt die Ladepritsche* nach hinten. Motor starten. Umschalthebel für anzutreibende Einrichtung: Umschalthebel (1) am Heck in Stellung "Kippeinrich- tung"...
  • Seite 106 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Mengenteiler I* bedienen Der Mengenteiler I dient zum Antrieb eines Ölmotors in ei- nem Anbaugerät mit einem variablen hydraulischen Leis- tungsbedarf z.B. Salzstreuer, Heckenschneider u.ä.. Die Arbeitsgeschwindigkeit kann unabhängig von der Motor- drehzahl des Fahrzeugs eingestellt werden.
  • Seite 107 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Stellen Sie die Drehzahl des Motors mit dem Handgas auf die von Ihnen gewünschte Drehzahl ein. Stellen Sie den Drehknopf (3) auf die für das Anbau- gerät benötigte Arbeitsgeschwindigkeit ein. Drehen im Uhrzeigersinn erhöht -, drehen gegen den Uhrzeigersinn senkt die Geschwindigkeit.
  • Seite 108 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Mengenteiler II* bedienen bis 04.06 Der Mengenteiler II dient zum Antrieb eines Ölmotors in einem Anbaugerät mit einem variablen hydraulischen Leistungsbedarf z.B. Salzstreuer, Heckenschneider u.ä.. Die Arbeitsgeschwindigkeit kann unabhängig von der Motor- drehzahl des Fahrzeugs eingestellt werden.
  • Seite 109 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Stellen Sie die gewünschte Drehzahl des Motors mit dem Handgas ein. Gehen Sie zum Heck des Fahrzeugs und stellen Sie das Handrad (5) des Mengenteilers auf die für das Anbaugerät benötigte Arbeitsgeschwindigkeit ein.
  • Seite 110 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Mengenteiler II* bedienen ab 05.06 Der Mengenteiler II dient zum Antrieb eines Ölmotors in einem Anbaugerät mit einem variablen hydraulischen Leis- tungsbedarf z.B. Salzstreuer, Heckenschneider u.ä.. Die Arbeitsgeschwindigkeit kann unabhängig von der Motor- drehzahl des Fahrzeugs eingestellt werden.
  • Seite 111 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anbaugeräte bedienen Stellen Sie die Drehzahl des Motors mit dem Handgas auf die von Ihnen gewünschte Drehzahl ein. Stellen Sie den Drehknopf (3) auf die für das Anbau- gerät benötigte Arbeitsgeschwindigkeit ein. Drehen im Uhrzeigersinn erhöht -, drehen gegen den Uhrzeigersinn senkt die Geschwindigkeit.

  • Seite 113: Sonstige Tätigkeiten

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Fahrerkabine bedienen Dachluke bedienen Dachluke öffnen Seitlicher Knopf (2) am Griff zusammendrücken. Griff (1) nach oben drücken. Die Dachluke wird hinten geöffnet. Bild_C194 Dachluke aushängen HINWEIS Die Dachluke kann bei Gefahr als Notaus- stieg benutzt werden.
  • Seite 114 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Scheibenwischer/-wascher betätigen HINWEIS Sie verfügen über einen Scheibenwischer vorn. Zusätzlich ist eine Waschanlage vor- handen. Die Waschanlage wird aus dem Waschwasserbehälter vorne links in der Ka- bine mit Wasser versorgt. Scheibenwischer/-wascher vorn Drehschalter (1) für Scheibenwischer vorn in Stufe J drehen.
  • Seite 115 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Beleuchtung Beleuchtung einschalten und bedienen HINWEIS Glühstartschalter in Stellung 1 geschaltet Schalten Sie den Lichtschalter (2) in die 1. Stellung. Die Positionsleuchten vorn (3,6) und Rückleuchten hinten (10,14) (Standlicht) sind eingeschaltet. Die Positionsleuchtenkontrolle (3) in der Multifunkti- onsanzeige leuchtet auf.
  • Seite 116 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten 1 Scheinwerfer Bild_C221 Abblendlicht, rechts 2 Scheinwerfer Fernlicht, rechts 3 Blink- und Positi- onsleuchte rechts 4 Scheinwerfer, oben 5 Scheinwerfer, oben 6 Blink- und Positi- onsleuchte links 7 Scheinwerfer Fernlicht, links 8 Scheinwerfer Abblendlicht, links...
  • Seite 117 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Scheinwerfer oben einschalten HINWEIS Wenn Sie vorne Anbaugeräte angebaut haben und die unteren Scheinwerfer verdeckt sind, können Sie die Scheinwerfer oben einschal- ten. Schalten Sie den Umschalter für Fahrlicht oben (2) ein. Die Scheinwerfer oben (4, 5) sind eingeschaltet.
  • Seite 118 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Warnblinkanlage betätigen Warnblinkschalter (1) einschalten, alle Blinkleuchten sind eingeschaltet. Bild_C199 Rundumkennleuchte* einschalten HINWEIS Die Rundumkennleuchte darf nur einge- schaltet werden, wenn das Fahrzeug im Arbeitseinsatz im öffentlichen Verkehrsraum eingesetzt wird. Schalten Sie den Schalter für Rundumkennleuchte (2) ein.
  • Seite 119 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Arbeitscheinwerfer* einschalten HINWEIS Der Arbeitsscheinwerfer darf im öffentlichen Verkehrsraum nicht eingeschaltet werden. Schalten Sie den Schalter (1) für Arbeitsscheinwerfer ein. Der Arbeitsscheinwerfer (2) ist eingeschaltet. Bild_C201 Innenleuchte Innenleuchte einschalten HINWEIS Es gibt eine Innenleuchte links und rechts oben im Kabinendach.
  • Seite 120 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Radio* und Lautsprecher* Radioanlage bedienen HINWEIS Für die Radioanlage ist eine eigene Betriebs- anleitung vorhanden. Bitte beachten Sie diese bei der Bedienung. Die Lautsprecher sind vorn im Dach der Kabine eingebaut. Bild_C283 KFZ-Steckdose Geräte an KFZ-Steckdose anschließen...
  • Seite 121 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Heizung Heizen und Lüften Heizung einschalten HINWEIS Die Heizung der Kabine wird vom Kühlöl des Motors mit Wärme versorgt. Zum Erwärmen der Kabine Drehknopf (1) nach rechts drehen. Sie können auch beliebige Zwischenstellungen Bild_C272 wählen.
  • Seite 122 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Lüftung einschalten Zum Heizen oder Lüften der Kabine Schalter für Gebläse (3) einschalten. HINWEIS Es sind 2 Geschwindigkeitsstufen des Ge- bläses möglich. Stufe 1 langsam Stufe 2 schnell Es sind mehrere Luftauslassdüsen (4, 5) in der Kabine vorhan- den: 2 verstellbare Düsen (4) unten vorn rechts im Fuß- Bild_C281...
  • Seite 123 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Klimaanlage Klimaanlage* bedienen HINWEIS Für die Klimaanlage ist eine eigene Betriebs- anleitung vorhanden. Bitte beachten Sie diese bei der Bedienung. Klimaanlage* 1 Schalter für Gebläse 2-stufig 2 Gebläseumkehrung 3 Ein/Ausschalter Bild_C284 4 Temperaturregler 5 Lüftungsschlitze...
  • Seite 124 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Sicherungen VORSICHT Vor allen Arbeiten an der elektrischen Anla- ge, z.B. Auswechseln der Sicherungen, Batterietrennschalter ausschalten. Sicherungen für das Fahrzeug HINWEIS Die Sicherungen für das Fahrzeug sind unter der Konsole rechts untergebracht. Zum Zu- gang Klappe umlegen.
  • Seite 125 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten F11 Radio 30/Innenleuchte F12 Klimaanlage F13 2-polige Steckdose/elektrische Sitzverstellung 15 F14 Heizbare Außenspiegel F15 Bremslicht F16 Lichthupe-Scheinwerfer/0 Pos. Scheibenwischer- Wascher F17 Zigarettenanzünder/Arbeitsscheinwerfer Kabine hi. F18 Deutz Abstellmagnet F19 Gebläse-Frischluft/Heizung/Klima F20 Reserve F21 Radio 15 F22 Blinklicht...
  • Seite 126 Betriebsanleitung C 4.74 / C 4.80 / M 480 Sonstige Tätigkeiten Sicherung für Vorglühautomatik HINWEIS Die Sicherung (2) befindet sich unter der Mit- telkonsole. Zum Zugang Mittelkonsole ab- schrauben. 1 Relais Vorglühautomatik 2 Sicherung 50 A Bild_C304 147 914...

  • Seite 127: Außerbetriebnahme

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Außerbetriebnahme Verlassen des Fahrzeugs Anhalten Senken Sie das Anbaugerät vollständig ab. Feststellbremse betätigen. Handgasknopf (2) ganz einschieben (Leerlaufstellung). Fahrtrichtungsschalter auf 0 stellen. Fahrprogrammschalter (1) auf 0 stellen. Bild_C208 ACHTUNG Falls Motor sehr heiß (Temperaturanzeige (3) im roten Feld) Motor ohne Last noch solange laufen lassen, bis Temperatur in den grünen Bereich zurückgegangen ist.
  • Seite 128 Betriebsanleitung C 4.74 / C 4.80 / M 480 Außerbetriebnahme Abstellen ACHTUNG Wenn Sie das Fahrzeug an Steigungen ab- stellen, muss es durch Keile gegen Wegrollen gesichert werden. Bei Hydrostatantrieb zusätzlich durch Unterlegen von Keilen sichern. Zündschlüssel (3) nach hinten auf 0 stellen. Der Motor wird abgestellt.

  • Seite 129: Anhänger, Schleppen

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Anhänger, Schleppen Ihr Fahrzeug ist zum Schleppen der nachfolgenden Anhänger geeignet: Anhängertabelle Anhängertyp Zulässiges Gesamtgewicht Bremsanlage Einachsanhänger 2,2 t ohne Bremsanlage mit eigener Bremsanlage, wenn der Anhänger- Ein- und mehrachsige bis 2,2 t Bremshebel gut zugänglich neben dem Fahrersitz Anhänger montiert werden kann...
  • Seite 130 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anhänger, Schleppen Anhängerkupplung nichtselbsttätig betätigen, Anhän- ger anhängen Stecken Sie die Anhängerkupplung (5) mit den Befes- tigungsbolzen (3) in die vorgesehenen 2 unteren Bohrungen der Verstellschiene (2) ab, und sichern Sie die Bolzen mit den Klappsteckern.
  • Seite 131 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anhänger, Schleppen Anhängerkupplung selbsttätig betätigen, Anhänger anhängen Stecken Sie die Anhängerkupplung (6) mit den Befes- tigungsbolzen (4) in die vorgesehenen 2 unteren Bohrungen der Verstellschiene (3) ab, und sichern Sie die Bolzen mit den Klappsteckern. Stützlast ACHTUNG.
  • Seite 132 Betriebsanleitung C 4.74 / C 4.80 / M 480 Anhänger, Schleppen Fahren mit Anhänger Schalten Sie den Fahrprogrammschalter (1) in Stufe 1 oder 2. In Stufe 2 verfügen Sie über die höchste Zugkraft. Fahren Sie das Fahrzeug wie im Abschnitt Fahren beschrieben.

  • Seite 133: Transport, Verladung, Abschleppen

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Transport, Verladung, Abschleppen Hinweise zum Transport Fahren Sie das Fahrzeug auf das Transportmittel. Stellen Sie das Fahrzeug wie im Abschnitt Verlassen des Fahrzeugs ab. Sichern Sie das Fahrzeug an den Rädern mit Keilen gegen Wegrollen und ggf.
  • Seite 134 Betriebsanleitung C 4.74 / C 4.80 / M 480 Transport, Verladung, Abschleppen Hinweise zum Abschleppen Wenn Ihr Fahrzeug einmal durch einen Schaden nicht selbst fahrfähig ist, kann es abgeschleppt werden. Zum Abschlep- pen ist die Anhängerkupplung oder Oberlenkeraufnahme vorne an der Fahrerkabine zu benutzen. GEFAHR Das abschleppende Fahrzeug muss ausrei- chende Zug- und Bremskraft für die...
  • Seite 135 Betriebsanleitung C 4.74 / C 4.80 / M 480 Transport, Verladung, Abschleppen ACHTUNG Wenn die Feststellbremse nicht gelöst wer- den kann, da zu wenig Druck im Druck- speicher ist und durch einen Motorschaden oder Hydraulikausfall der Druck nicht aufge- baut werden kann, muss das Bremsseil am Hydraulikzylinder gelöst werden, damit das Fahrzeug abgeschleppt werden kann.

  • Seite 137: Anzeigen, Einstellungen

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Anzeigen, Einstellungen Geschwindigkeitsanzeige einstellen Die Einstellung der Geschwindigkeitsanzeige in der Multi- funktionsanzeige wird notwendig beim Wechsel von größe- ren auf kleinere Reifen und umgekehrt. Bitte lesen Sie in der Wartungsanleitung nach wie die An- zeige eingestellt wird.

  • Seite 139: Störungen, Ursache, Abhilfe

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Störungen, Ursache, Abhilfe Störungen am Motor und Abgasturbolader Beachten Sie bitte die Hinweise in der Betriebsanleitung für In den nachfolgenden Tabellen sind Störungen und deren den Motor. mögliche Ursachen aufgelistet. Wenn Sie die Abhilfemaß- nahmen nicht selbst ausführen können, suchen Sie bitte eine Fachwerkstatt auf oder verständigen Sie unseren Kun- dendienst.
  • Seite 140 Betriebsanleitung C 4.74 / C 4.80 / M 480 Störungen, Ursache, Abhilfe Störung Ursache Abhilfe zu geringe Zugkraft Fehler im Speise- oder Rücklaufsaugfilter prüfen Hochdrucksystem Speisedruck Hydrauliksystem prüfen Hochdruckhydrauliksystem prüfen Leckage an Verstellpumpen und Radmotoren prüfen Ansteuergeräte und Proportional- magnete der Verstellpumpen prüfen Maximalstrom an Proportional- magneten prüfen Festgestellte Fehler beseitigen...
  • Seite 141 Betriebsanleitung C 4.74 / C 4.80 / M 480 Störungen, Ursache, Abhilfe Störung Ursache Abhilfe keine Vorwärts- und Rückwärtsfahrt Fahrtrichtungsschalter defekt oder Fahrtrichtungsschalter erneuern, schlechter Kontakt Kontakt herstellen Fahrprogrammschalter auf 0 gewünschtes Fahrprogramm wählen keine Vorwärts- und Rückwärtsfahrt Fehler im Speise- oder Speisedruck Hydrauliksystem prüfen oder nur eine Fahrtrichtung Hochdrucksystem...
  • Seite 142 Betriebsanleitung C 4.74 / C 4.80 / M 480 Störungen, Ursache, Abhilfe Störung Ursache Abhilfe keine Maximalgeschwindigkeit Dieselmotor erreicht keine Gasgestänge kontrollieren Maximaldrehzahl Dieselmotor überprüfen Inchpedal nicht auf maximale Inchpoti einstellen, Abgleich Geschwindigkeit durchführen Verstellpumpe schwenkt nicht ganz Maximalstrom prüfen, Proportionalmagnet prüfen bleibt bei ganz durchgetretenem Inchpedal falsche Position, evtl.
  • Seite 143 Betriebsanleitung C 4.74 / C 4.80 / M 480 Störungen, Ursache, Abhilfe Störung Ursache Abhilfe Differentialsperre schaltet nicht Sicherung defekt oder schlechter Sicherung prüfen, Kontakt Verbindung herstellen Schalter defekt Schalter prüfen – erneuern Hydraulikventil für Diff. Sperre defekt Hydraulik und Hydraulikventil oder kein Druck vorhanden überprüfen keine Stromversorgung...

  • Seite 144: Störungen An Der Hydraulikanlage Und Lenkung

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Störungen, Ursache, Abhilfe Störungen an der Hydraulikanlage und Lenkung HINWEIS Diese Hinweise gelten nur für Ventilan- ordnungen, die unseren Schaltplänen ent- sprechen oder mit Bucher Hydraulics abge- stimmt sind. Störung Ursache Abhilfe Kraftheber oder Hydraulikzylinder Schieber in Eingangsplatte durch...
  • Seite 145 Betriebsanleitung C 4.74 / C 4.80 / M 480 Störungen, Ursache, Abhilfe Störung Ursache Abhilfe Öl wird schnell heiß, Anlage arbeitet Zylinder gegen Anschlag Joystick in 0-Stellung bringen gegen Überdruck. (freier Umlauf) (Motor unter Last) Arbeitsgerät nicht angeschlossen Joystick in 0- Stellung bringen aber Joystick in Arbeitsstellung (freier Umlauf) (Steckkupplung)

  • Seite 146: Störungen An Der Arbeitshydraulik

    Betriebsanleitung C 4.74 / C 4.80 / M 480 Störungen, Ursache, Abhilfe Störungen an der Arbeitshydraulik Als Sonderausstattung ist das Diagnosegerät OPUS oder eine PC-Software erhältlich, mit deren Hilfe weitere Fehler- suche/Diagnose/Abgleich der Elektronik für die Arbeits- hydraulik möglich ist. HINWEIS Diese Hinweise gelten nur für Ventilan- ordnungen, die unseren Schaltplänen ent-...
  • Seite 147 Betriebsanleitung C 4.74 / C 4.80 / M 480 Störungen, Ursache, Abhilfe Störung Ursache Abhilfe Joystick ohne Funktion Joystick gesperrt Freigeben über Opus oder PC- Software Tasten defekt Über Opus Defekt feststellen, Joystick einschicken zur Reparatur oder austauschen, siehe auch Betriebsanl. Bucher “Fehlerbehandlung Ferngeber”...
  • Seite 148 Betriebsanleitung C 4.74 / C 4.80 / M 480 Störungen, Ursache, Abhilfe Störung Ursache Abhilfe Viele Fehlfunktionen Einige Parameter verstellt Über Opus oder PC-Software “Standardwerte” laden Tasten reagieren zu langsam Verstellt auf „langsam” Über Opus oder PC-Software verstellbar auf “schnell” Tasten “rastend”...
  • Seite 149 Betriebsanleitung C 4.74 / C 4.80 / M 480 Störungen, Ursache, Abhilfe Störung Ursache Abhilfe Kein Druckaufbau Schieber in Eingangsplatte klemmt Schieber ausbauen, reinigen oder (Schmutz) Platte austauschen Ölunterversorgung Mengenteiler I starke Volumenstrom- mehr Drehzahl, 2. Verbraucher im schwankung oder zu wenig Volumen Verbrauch reduzieren Fehlersuche auch über Opus (Best.

  • Seite 151: Qualifikation Des Wartungspersonals

    Alter beurteilt wird. Fahrzeuge beurteilt man am zweckmä- heft bestätigen. ßigsten nach Betriebsstunden und Alter, wobei folgende Garantie-Doppelkarte abtrennen, vom Händler ausfüllen und Richtlinien angenommen werden können: mit Unterschrift des Kunden umgehend an Max Holder GmbH Betriebsstunden Fahrkilometer Postfach 15 55 72545 Metzingen/Württ. einsenden.

  • Seite 152: Umgang Mit Betriebsstoffen

    Betriebsanleitung C 4.74 / C 4.80 Allgemeine Hinweise zur Wartung • Öle, Kraftstoffe, Batterien, Bremsflüssigkeit und Filter Umgang mit Betriebsstoffen sind getrennt und ordnungsgemäß zu entsorgen! • Der Umgang mit Betriebsstoffen hat stets sachgemäß • Vor Abschmierarbeiten, Filterwechsel oder Eingriffen in und den Herstellervorschriften entsprechend zu erfolgen.
  • Seite 153 Fahrzeug niemals unbeaufsichtigt lassen, solange Motor aus! noch in Betrieb ist! • Nur Original-HOLDER-Ersatzteile verwenden! Verwen- • Bei Anschluss externer Stromverbraucher z. B. Geräte den Sie die Teile aus den Wartungsteilelisten im Kapitel mit Magnetventilen, sind diese mittels Dioden gegen "Wartungsdaten".

  • Seite 154: Arbeiten An Der Elektrischen Anlage

    Betriebsanleitung C 4.74 / C 4.80 Allgemeine Hinweise zur Wartung Arbeiten an der elektrischen Anlage Vor Arbeiten an der elektrischen Anlage, ist diese mit dem Batterietrennschalter (1) spannungsfrei zu schalten. Der Schalter muss waagerecht stehen, der Schaltkne- bel abgezogen werden. Bild_C157 VORSICHT Nehmen Sie das Massekabel (2) von der Bat-...
  • Seite 155 Betriebsanleitung C 4.74 / C 4.80 Allgemeine Hinweise zur Wartung Ansetzpunkte des Wagenhebers Aufbocken GEFAHR Bei der Handhabung des Wagenhebers ist darauf zu achten, dass das Fahrzeug sicher abgestellt ist und gegen Wegrollen gesichert ist (Unterlegkeil)! Das Fahrzeug darf nur an den dargestellten Ansetzpunkten (1 und 2) aufgebockt werden.

  • Seite 156: Aufbaurahmen (Pritsche*) Sichern

    Betriebsanleitung C 4.74 / C 4.80 Allgemeine Hinweise zur Wartung Aufbaurahmen (Pritsche*) sichern Bei allen Arbeiten, bei denen der Aufbaurahmen (Pritsche*) hochgeklappt werden muss, ist dieser gegen unbeabsich- tigtes Absinken zu sichern. Umschalthebel (1) nach rechts umlegen (hydraulische Verriegelung). HINWEIS Zum Ablassen Umschalthebel (1) wieder nach links umlegen.
  • Seite 157 Betriebsanleitung C 4.74 / C 4.80 Allgemeine Hinweise zur Wartung Fahrzeugkabine kippen Für Reparatur- und Wartungsarbeiten kann die Fahrzeug- kabine gekippt werden. ACHTUNG Fahrzeugkabine vorsichtig anheben. Kotflügel vorn abbauen. Dazu Inbusschraube lösen und Spannrolle nach hinten drücken. Muttern (1) mit Halteplatte an der Rückseite der Fahrzeugkabine ausbauen.

  • Seite 159: Wartungsplan

    Betriebsanleitung C 4.74 / C 4.80 Wartungsplan Wartung während der ersten Betriebszeit Fälligkeit Wartungsarbeit Hinweise siehe Seite Motor auf Undichtigkeiten prüfen Wartung nach den Hydraulikölstand prüfen ersten 50 Betriebsstunden Bremssystem prüfen Fahrzeug abschmieren 171, 182 Schraubbefestigungen nachziehen Radmuttern nachziehen Hydraulikrücklauffilter der Fahr- und Arbeitshydraulik wechseln Hydrauliköl für Fahr- und Arbeitshydraulik wechseln Wartung einmalig nach den...
  • Seite 160 Betriebsanleitung C 4.74 / C 4.80 Wartungsplan Regelmäßige Wartung Fälligkeit Wartungsarbeit Geschwindigkeitsanzeige einstellen Wartungsarbeiten nach Bedarf Luftfilteranlage prüfen Wartungen nach Zeitintervallen Wartung alle 125 Betriebsstunden Kühlsystem prüfen Kühlsystem, reinigen Batterie- und Kabelanschlüsse prüfen Hydraulikölstand prüfen, siehe Seite 48 Höchstdruckschläuche prüfen Lenkzylinder und Servostat prüfen Bremsflüssigkeitsstand Fußbremse prüfen Bremssystem prüfen...
  • Seite 161 Betriebsanleitung C 4.74 / C 4.80 Wartungsplan Wartungen nach Zeitintervallen Fälligkeit Wartungsarbeit Wartung alle 1000 Betriebsstunden Ventilspiel prüfen Batterie prüfen Keilriemenspannung und -zustand prüfen Kraftstofffilter wechseln Kraftstoffförderpumpe Siebfilter reinigen ggf. wechseln Schmiernippel der Gelenkkreuze abschmieren Wartung alle 1500 Betriebsstunden Hydrauliköl für Fahr- und Arbeitshydraulik wechseln Hydraulikrücklauffilter der Fahr- und Arbeitshydraulik wechseln Hydrauliksaugfilter für Arbeitshydraulik reinigen, ggf.

  • Seite 163: Wartung Während Der Ersten Betriebszeit

    Betriebsanleitung C 4.74 / C 4.80 Wartung während der ersten Be- triebszeit In der ersten Betriebszeit werden einmalig folgende Wartungsarbeiten fällig: Wartung nach den ersten 50 Betriebsstunden Wartung nach den ersten 500 Betriebsstunden Wartung nach den ersten 50 Betriebsstunden Motor auf Undichtigkeiten prüfen Aufbaurahmen (Pritsche*) hochklappen und gegen unbeabsichtigtes Absenken sichern.

  • Seite 165: Wartungsarbeiten Nach Bedarf

    Betriebsanleitung C 4.74 / C 4.80 Wartungsarbeiten nach Bedarf Geschwindigkeitsanzeige einstellen Die Einstellung der Geschwindigkeitsanzeige in der Multi- funktionsanzeige wird notwendig beim Wechsel von größe- ren auf kleinere Reifen und umgekehrt. Ziehen Sie die Multifunktionsanzeige (1) links und rechts vorsichtig heraus und drehen Sie sie um. Entfernen Sie die Abdeckung vom Kombinations- schalter (2) auf der Rückseite.
  • Seite 166 Betriebsanleitung C 4.74 / C 4.80 Wartungsarbeiten nach Bedarf Seriennummer 05110015.01 auf Multifunktions- Schalteranordnung anzeige ca. bis 04.07 Kombination Reifengröße 340/65 R18 422-31-06 u. 422-31-07 275/80 R18 4131-14 u. 422-31-2 36x13.50-15 204-31-03 10.5-18 MPT 4131-22 u. 422-31-3 320/65 R18 422-31-4 u. 422-31-05 425/55 R17 204-31-02 33x12.50 R15...
  • Seite 167 Betriebsanleitung C 4.74 / C 4.80 Wartungsarbeiten nach Bedarf Seriennummer 05110015.02 auf Multifunktions- Schalteranordnung anzeige ca. ab 04.07 Kombination Reifengröße 340/65 R18 422-31-06 u. 422-31-07 280/80 R18 422-31-11 u. 422-31-12 275/80 R18 4131-14 u. 422-31-2 36x13.50-15 204-31-03 10.5-18 MPT 4131-22 u. 422-31-3 400/60-15.5 422-31-08 320/65 R18...
  • Seite 168 Betriebsanleitung C 4.74 / C 4.80 Wartungsarbeiten nach Bedarf Luftfilteranlage prüfen Die Wartung der Filterpatrone wird dann notwendig, wenn der Durchflusswiderstand des Filters infolge Patronen- verschmutzung den maximalen Höchstwert erreicht hat. Dies wird durch Ertönen eines Signaltons angezeigt. Motor abstellen. Aufbaurahmen (Pritsche*) anheben und gegen unbe- absichtigtes Absenken sichern.

  • Seite 169: Wartung Nach Zeitintervallen

    Betriebsanleitung C 4.74 / C 4.80 Wartung nach Zeitintervallen Wartung alle 125 Betriebsstunden ACHTUNG Führen sie die Wartungsarbeiten nur bei Motorstillstand aus. Kühlsystem prüfen Kühlrippen und Ölkühler auf Verschmutzung prüfen. Kühlsystem reinigen Reinigen mit Druckluft Bild_C245 Aufbaurahmen (Pritsche*) anheben und gegen unbe- absichtigtes Absenken sichern.
  • Seite 170 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 125 Betriebsstunden Batterie- und Kabelanschlüsse prüfen VORSICHT Bei Arbeiten an der elektrischen Anlage stets Massekabel (1) von der Batterie abnehmen! Batteriesäurestand und Dichte prüfen. Beachten Sie die Angaben des Batterie-Herstellers. Korrodierte Stellen der Polanschlüsse reinigen. Polanschlüsse der Batterie mit säurefreiem Batterie- fett einfetten.
  • Seite 171 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 125 Betriebsstunden Lenkzylinder und Servostat prüfen Lenkzylinder und Servostat auf Beschädigung und Dichtigkeit prüfen. Bei Schäden oder Undichtigkeit Teile von Fachwerk- statt erneuern lassen. Bremsflüssigkeitsstand Fußbremse prüfen Bremsflüssigkeitsbehälter der Fußbremse (1) kontrol- lieren.
  • Seite 172 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 125 Betriebsstunden Bremssystem prüfen GEFAHR Fahrzeug nie mit mangelhafter Bremsanlage in Betrieb nehmen! Feststellbremse betätigen. Fahrzeug auf Fahrstufe 1 oder 2 einstellen und langsam anfahren. Ein spürbarer Widerstand muss beim Anfahren erkennbar sein und ein Signalton muss ertönen. VORSICHT Bild_C249 Bei Betätigung des Fußbremspedals (1) wird...
  • Seite 173 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 125 Betriebsstunden Fahrzeug abschmieren Alle beweglichen Teile leicht einfetten. Schmiernippel (1) gemäß Schmierstellenübersicht abschmieren. Verwenden Sie nur Schmierfett nach Betriebsstoffempfehlung. ACHTUNG Schmiernippel (2) nur alle 1000 Betriebsstunden ab- schmieren. (Nicht zuviel Fett einpressen, da sonst die Abdichtung beschä- digt wird.) Bild_C250...
  • Seite 174 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 125 Betriebsstunden Schraubbefestigungen nachziehen Ziehen Sie die Schraubverbindungen für Verstellpum- pen, Achsen und Motor an. Schraubverbindungen mit vorgeschriebenem Drehmo- ment gemäß Tabellen der Wartungsdaten anziehen. Radmuttern nachziehen Alle Radmuttern an Vorder- und Hinterrädern (1 und 2) nachziehen.
  • Seite 175 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 125 Betriebsstunden Frischluftfilter reinigen Befestigungsschrauben (1) lösen. Filterdeckel (2) abnehmen und Filtereinsatz heraus- nehmen. Filtereinsatz reinigen oder gegen neuen austauschen. HINWEIS Für Einsätze mit Spritzmitteln u. ä. ist ein Aktivkohlefilter* erhältlich. Filtereinsatz einsetzen und Filterdeckel wieder montie- ren.

  • Seite 177: Wartung Alle 500 Betriebsstunden

    Betriebsanleitung C 4.74 / C 4.80 Wartung alle 500 Betriebsstunden Motoröl wechseln Motor auf Betriebstemperatur warmfahren. Heizung auf höchste Stufe stellen. Fahrzeug waagerecht stellen und Motor abstellen. Geeignetes Auffanggefäß unter Motorblock stellen. VORSICHT Beim Ablassen von heißem Motoröl Verbrü- hungsgefahr! Ölablassschraube (1) lösen.
  • Seite 178 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 500 Betriebsstunden Motorölfilter wechseln Siehe Betriebsanleitung Motorhersteller. Motoröl ablassen. Ölfilterpatrone (1) mit Filterschlüssel lösen. ACHTUNG Umgang mit Betriebsstoffen beachten. Dichtfläche des Filterträgers reinigen. Neue Filterpatrone mit neuer Dichtung in den Filterträ- Bild_C255 ger einschrauben, bis Dichtung anliegt.
  • Seite 179 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 500 Betriebsstunden Heizungsanlage prüfen Drehknopf (2) in Stellung „AUS“ nach links drehen. Motor warmfahren. Drehknopf (2) in Stellung "EIN" nach rechts drehen. Gebläseschalter Heizung (1) auf Stufe 2 stellen. Es muss warme Luft aus den Heizdüsen strömen. Bild_C273 147 914...

  • Seite 181: Wartung Alle 1000 Betriebsstunden

    Betriebsanleitung C 4.74 / C 4.80 Wartung alle 1000 Betriebsstunden Ventilspiel prüfen Beim Laden von Batterien werden Gase frei. Funken, offenes Feuer sind fernzuhalten, da Siehe Bedienungsanleitung Motorhersteller. sonst eine Explosion entstehen kann. Räu- me, in denen Batterien geladen oder gelagert Batterie prüfen werden, müssen entsprechend belüftet wer- VORSICHT...
  • Seite 182 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 1000 Betriebsstunden Keilriemenspannung und -zustand des Motors prüfen Siehe Betriebsanleitung Motorhersteller. VORSICHT Arbeiten am Keilriemen nur bei stehendem Motor. Keilriemen im gesamten Umfang auf Anrisse prüfen. Beschädigte Keilriemen erneuern. Durch Daumendruck prüfen, ob sich Keilriemen um nicht mehr als 10 –...
  • Seite 183 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 1000 Betriebsstunden Kraftstofffilter und Kratftstoffvorfilter wechseln Siehe Betriebsanleitung Motorhersteller. Kraftstofffilterpatrone mit Filterschlüssel lösen. ACHTUNG Umgang mit Betriebsstoffen beachten. Dichtfläche des Filterträgers reinigen. Neue Dichtung mit Öl benetzen. Neue Filterpatrone mit neuer Dichtung in den Filterträ- ger handfest einschrauben.
  • Seite 184 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 1000 Betriebsstunden Schmiernippel der Gelenkkreuze abschmieren Fahrzeug bis zum Lenkanschlag einlenken. VORSICHT Arbeiten am Knickpunktbereich nur bei aus- geschaltetem Motor durchführen. Gelenkwelle (1) mittels Anlasser so verstellen, bis Schmiernippel gut erreichbar sind. VORSICHT Sicherstellen, daß...

  • Seite 185: Wartung Alle 1500 Betriebsstunden

    Betriebsanleitung C 4.74 / C 4.80 Wartung alle 1500 Betriebsstunden Hydrauliköl für Fahr- und Arbeitshydraulik wechseln HINWEIS Hydrauliköl nur in betriebswarmen Zustand wechseln. Fahrzeug waagerecht abstellen. Aufbaurahmen anheben. VORSICHT Aufbaurahmen (Pritsche)* gegen unbeabsich- Bild_C259 tigtes Absinken sichern. Ablassschraube (1) lösen. Öl ablassen.
  • Seite 186 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 1500 Betriebsstunden Hydraulikrücklauffilter der Fahr- und Arbeitshydraulik wechseln Filterdeckel (1) lösen. Filterelement herausziehen. ACHTUNG Umgang mit Betriebsstoffen beachten. Neues Filterelement in Filtergehäuse einsetzen. Der Einbau erfolgt in umgekehrter Reihenfolge. Bild_C260 Hydrauliksaugfilter der Arbeitshydraulik reinigen, ggf.
  • Seite 187 Betriebsanleitung C 4.74 / C 4.80 Wartung alle 1500 Betriebsstunden Reinigung: Siebsternfilter mit sauberem Dieselkraftstoff reinigen. Wechsel: Siebsternfilter mit Gabelschlüssel SW 24 vom Filter- gehäuse abschrauben. Neues Filter mit neuem Rundschnurring versehen und an Filtergehäuse anschrauben. Der Einbau erfolgt in umgekehrter Reihenfolge. Ablassschraube mit neuem Dichtring wieder einset- zen.

  • Seite 189: Wartung Alle 3000 Betriebsstunden

    Betriebsanleitung C 4.74 / C 4.80 Wartung alle 3000 Betriebsstunden Einspritzdüsen prüfen ACHTUNG Diese Arbeit nur von Fachwerkstatt ausfüh- ren lassen. Einspritzdüsen reinigen. Einspritzdüsen mit Prüfdruck 250 +8bar prüfen. Zahnriemen wechseln Wechselintervall alle 3000 Bh oder max. 5 Jahre. Siehe Werkstatthandbuch Motorhersteller. ACHTUNG Diese Arbeit nur von Fachwerkstatt ausfüh- ren lassen.

  • Seite 191: Wartung Jährlich

    Betriebsanleitung C 4.74 / C 4.80 Wartung jährlich Bremsflüssigkeit der Fußbremse wechseln ACHTUNG Diese Arbeit nur von Fachwerkstatt ausfüh- ren lassen. 147 914...

  • Seite 193: Stilllegung

    Betriebsanleitung C 4.74 / C 4.80 Motor mehrmals von Hand durchdrehen. Stilllegung Ansaugöffnung und Abgasöffnung verschließen. Wird das Fahrzeug z. B. aus betrieblichen Gründen länger als 2 Monate stillgelegt, darf es nur in einem gut belüfteten, ACHTUNG sauberen und trockenen Raum abgestellt werden und fol- Das Fahrzeug muss so aufgebockt werden, gende Maßnahmen sind durchzuführen.
  • Seite 194 Betriebsanleitung C 4.74 / C 4.80 Stilllegung Soll das Fahrzeug noch länger stillgelegt werden, sprechen Motor entkonservieren Sie bitte Ihren HOLDER-Kundendienst für weitere Maßnah- Verschlüsse der Ansaugöffnung und Abgasöffnung men an. entfernen. Korrosionsschutzöl ablassen und Ölwanne mit Motor- öl spülen.

  • Seite 195: Betriebs- Und Schmierstoffe

    Betriebsanleitung C 4.74 / C 4.80 Betriebs- und Schmierstoffe Verwendung Betriebsstoffe Spezifikation Viskositäts- Jahreszeit klasse Motor Mehrbereichs SAE 5W-40 Ganzjährig (Siehe Deutz Betriebsanleitung) Motorenöl ACEA E3-96/E5-02; E4-99/E6-04 API CH-4/CG-4; DHD-1 Hydrauliköl He-Öle (Hydr. Ester) VG 46 Ganzjährig Hydrauliktank (Fahr- und Arbeitshydraulik) VG 46 Winter Mineralisches Hydraulik Öl HLP...

  • Seite 197: Wartungsdaten

    Betriebsanleitung C 4.74 / C 4.80 Wartungsdaten Füllmengen C 4.74 C 4.80 / M 480 Motoröl 10,5 l 12,5 l Incl. Filter 0,5 l Incl. Heizung 0,75 l Hydrauliktank Fahr- u. Arbeitshydraulik, Hydrauliköl* ca. 42 l ca. 40 l Erstbefüllung (je nach Ausstattung) ca.
  • Seite 198 Betriebsanleitung C 4.74 / C 4.80 Wartungsdaten Anzugsdrehmomente Sechskant- und Stiftschrauben M 10 M 12 M 14 M 16 Schraubenqualität 8.8 25 Nm 49 Nm 86 Nm 135 Nm 210 Nm Schraubenqualität 10.9 35 Nm 69 Nm 120 Nm 190 Nm 295 Nm Hydraulik, Räder Anzugsdrehmoment...
  • Seite 199 Betriebsanleitung C 4.74 / C 4.80 Wartungsdaten Wartungsteileliste Benennung Bestellnummer Bestellnummer C 4.74 C 4.80 / M 480 Dichtring für Ölablassschraube 010 395 010 395 Motorölfilter 797 135 797 135 Kraftstofffilter 782 971 782 971 Kraftstoffvorfilter (Leitungsfilter) 797 709 – Ventildeckeldichtung 797 586 798 097...
  • Seite 200 Betriebsanleitung C 4.74 / C 4.80 Wartungsdaten Glühlampen 12 V Verwendung Leistung Verwendung Leistung Scheinwerfer Abblendlicht H7 55 W Arbeitsscheinwerfer vorn oben H7 55 W Scheinwerfer Fernlicht H7 55 W Arbeitsscheinwerfer hinten H3 55 W Blinklicht vorn 21 W Kontrollleuchten im Schalter 1,2 W Blinklicht hinten 21 W...
  • Seite 201 Betriebsanleitung C 4.74 / C 4.80 Wartungsdaten Technische Daten Motor C 4.74 C 4.80 / M 480 Hersteller Deutz AG Deutz AG Typenbezeichnung BF4L 2011 COM II TD2011 L04i EU Stufe IIIA Bauart Stehend Reihe Stehend Reihe Arbeitsweise Viertakt Diesel Viertakt Diesel Kühlung Integrierte Öl-Luftkühlung...
  • Seite 202 Betriebsanleitung C 4.74 / C 4.80 Wartungsdaten Kraftstoffanlage C 4.74 C 4.80 / M 480 Einspritzpumpe Einzel-Einsteckpumpe Motorpal Einzel-Einsteckpumpe Motorpal Regler Drehzahlregler im vorderen Deckel integriert Drehzahlregler im vorderen Deckel integriert Einspritzdüse/Öffnungsdruck 5-Loch-Düse/180 bar + 10 bar Mehrloch-Düse/180 bar + 10 bar Förderbeginn 0°+/-0,5°...

  • Seite 203: Stichwortverzeichnis

    Betriebsanleitung C 4.74 / C 4.80 Stichwortverzeichnis Seite Seite Ansicht vorne links ............27 Abgase ................. 13 Anzeigen, Einstellungen ..........135 Abgaskennzeichnung ............ 26 Anzugsdrehmomente ..........196 Abstellen ..............126 Arbeiten an der elektrischen Anlage ......152 Allgemeine Hinweise zum Service ......... 1 Arbeitscheinwerfer* einschalten ........
  • Seite 204 Betriebsanleitung C 4.74 / C 4.80 Stichwortverzeichnis Seite Seite Blaue Hydraulikanschlüsse* bedienen ......95 Batterie- und Kabelanschlüsse prüfen ......168 Blinken nach links, Blinken nach rechts ...... 115 Batteriesäure ..............13 Brems- und Lenkfunktion prüfen ........56 Batterietrennschalter einschalten ........44 Bremsen ...............68 Bedieneinrichtungen Konsole hinten ......32 Bremsflüssigkeit ............
  • Seite 205 Betriebsanleitung C 4.74 / C 4.80 Stichwortverzeichnis Seite Seite Elektrische Anlage prüfen ........... 172 Fanghaken und Fanghakenschiene verstellen ....80 Emissionen ..............13 Feineinstellknopf einstellen ........... 63 Erläuterungen zu den verwendeten Begriffen ....2 Fernlicht einschalten ........... 113 Ermittlung des Gesamtgewichts, Feststellbremse betätigen ..........68 der Achslasten und der Reifentragfähigkeit, Feststellbremse lösen ...........69...
  • Seite 206 Betriebsanleitung C 4.74 / C 4.80 Stichwortverzeichnis Seite Seite Geschwindigkeitsanzeige einstellen ....135, 163 Hitze ................14 Getriebeöl, Motoröl, Dieselkraftstoff ......12 Höchstdruckschläuche prüfen ........168 Gewichte ...............18 Horizontalfederung einstellen ........51 Glühlampen 12 V ............198 Hydraulikanlage ............73 Grüne Hydraulikanschlüsse* bedienen ......95 Hydraulikanschlüsse bedienen ........94 Hydraulikflüssigkeit, Bremsflüssigkeit ......13 Hydraulikleitungen anschließen ........82...
  • Seite 207 Betriebsanleitung C 4.74 / C 4.80 Stichwortverzeichnis Seite Seite Joystick ................33 Land- oder forstwirtschaftliche Zugmaschinen Joystick betätigen ............84 (auch mit Arbeitsgeräten) ........7 Joystickbedienung ............85 Länge der Fanghakenschiene einstellen ......80 Lendenwirbelpolster einstellen ........50 Lenken ................67 Lenkrad einstellen ............48 Keilriemenspannung und -zustand des Motors prüfen . 180 Lenkung ................67 Kennzeichnungsstellen ..........
  • Seite 208 Betriebsanleitung C 4.74 / C 4.80 Stichwortverzeichnis Seite Seite Mögliche Anbaugeräte ...........75 Qualifikation des Wartungspersonals ......149 Montagevorschriften für Kennzeichen ......39 Motor auf Undichtigkeiten prüfen ......... 161 Motor entkonservieren ..........192 Radio* und Lautsprecher ..........118 Motor starten ............53, 54 Radioanlage bedienen ..........
  • Seite 209 Betriebsanleitung C 4.74 / C 4.80 Stichwortverzeichnis Seite Seite Schneeketten auflegen ..........73 Störungen am Motor und Abgasturbolader ....137 Schraubbefestigungen nachziehen ......172 Störungen an der Arbeitshydraulik ....... 144 Seitenverstellung der Frontaushebung ......86 Störungen an der Fahrelektronik und Fahrhydraulik ..137 Seitenverstellung über Folientastatur bedienen .....
  • Seite 210 Betriebsanleitung C 4.74 / C 4.80 Stichwortverzeichnis Seite Seite Wartung nach den ersten 50 Betriebsstunden ..... 161 Übersicht der Fahrerlaubnisklassen ....... 7 Wartung nach Zeitintervallen ........167 Übersicht der Sonderausstattungen und Varianten ..40 Wartung während der ersten Betriebszeit ... 157, 161 Übersichten ..............27 Wartungen nach Zeitintervallen ........
  • Seite 211 Betriebsanleitung C 4.74 / C 4.80 Stichwortverzeichnis Seite Zwei-Stufen-Lenkung* ...........67 147 914...
