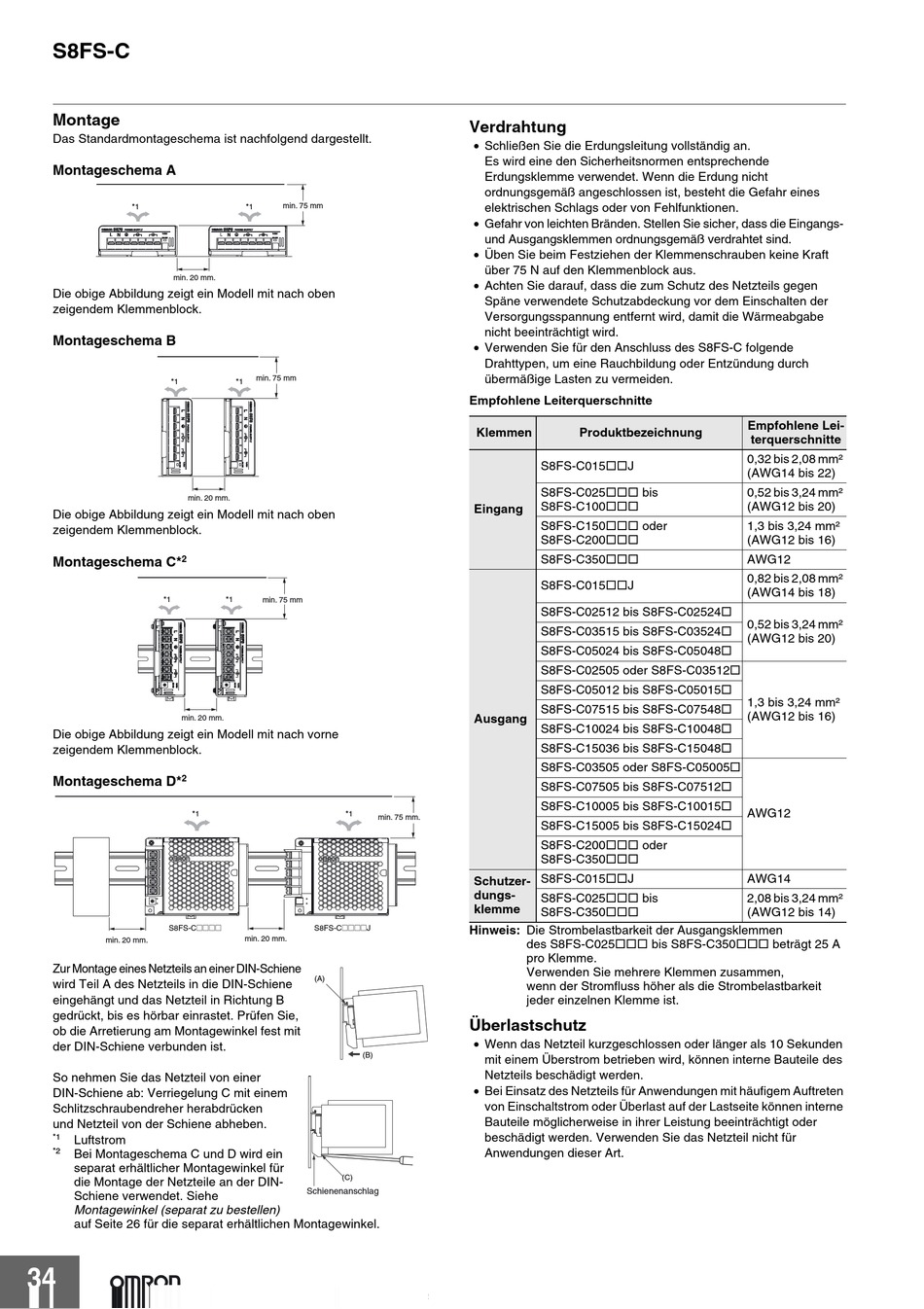

Montage - Omron S8FS-C-Serie Bedienungsanleitung

S8FS-C

Montage

Das Standardmontageschema ist nachfolgend dargestellt.
Montageschema A
*1
min. 20 mm.
Die obige Abbildung zeigt ein Modell mit nach oben
zeigendem Klemmenblock.
Montageschema B
*1
min. 20 mm.
Die obige Abbildung zeigt ein Modell mit nach oben
zeigendem Klemmenblock.
2
Montageschema C*
*1
min. 20 mm.
Die obige Abbildung zeigt ein Modell mit nach vorne
zeigendem Klemmenblock.
2
Montageschema D*
*1
S8FS-C@@@@
min. 20 mm.
Zur Montage eines Netzteils an einer DIN-Schiene
wird Teil A des Netzteils in die DIN-Schiene
eingehängt und das Netzteil in Richtung B
gedrückt, bis es hörbar einrastet. Prüfen Sie,
ob die Arretierung am Montagewinkel fest mit
der DIN-Schiene verbunden ist.
So nehmen Sie das Netzteil von einer
DIN-Schiene ab: Verriegelung C mit einem
Schlitzschraubendreher herabdrücken
und Netzteil von der Schiene abheben.
*1
Luftstrom
*2
Bei Montageschema C und D wird ein
separat erhältlicher Montagewinkel für
die Montage der Netzteile an der DIN-
Schiene verwendet. Siehe
Montagewinkel (separat zu bestellen)
auf Seite 26 für die separat erhältlichen Montagewinkel.
34
*1
min. 75 mm
min. 75 mm
*1
*1
min. 75 mm
*1
min. 75 mm.
S8FS-C@@@@J
min. 20 mm.
(A)
(B)
(C)
Schienenanschlag
Verdrahtung
 Schließen Sie die Erdungsleitung vollständig an.
Es wird eine den Sicherheitsnormen entsprechende
Erdungsklemme verwendet. Wenn die Erdung nicht
ordnungsgemäß angeschlossen ist, besteht die Gefahr eines
elektrischen Schlags oder von Fehlfunktionen.
 Gefahr von leichten Bränden. Stellen Sie sicher, dass die Eingangs-
und Ausgangsklemmen ordnungsgemäß verdrahtet sind.
 Üben Sie beim Festziehen der Klemmenschrauben keine Kraft
über 75 N auf den Klemmenblock aus.
 Achten Sie darauf, dass die zum Schutz des Netzteils gegen
Späne verwendete Schutzabdeckung vor dem Einschalten der
Versorgungsspannung entfernt wird, damit die Wärmeabgabe
nicht beeinträchtigt wird.
 Verwenden Sie für den Anschluss des S8FS-C folgende
Drahttypen, um eine Rauchbildung oder Entzündung durch
übermäßige Lasten zu vermeiden.
Empfohlene Leiterquerschnitte
Klemmen Produktbezeichnung
S8FS-C015J
S8FS-C025 bis
S8FS-C100
Eingang
S8FS-C150 oder
S8FS-C200
S8FS-C350
S8FS-C015J
S8FS-C02512 bis S8FS-C02524
S8FS-C03515 bis S8FS-C03524
S8FS-C05024 bis S8FS-C05048
S8FS-C02505 oder S8FS-C03512
S8FS-C05012 bis S8FS-C05015
S8FS-C07515 bis S8FS-C07548
Ausgang
S8FS-C10024 bis S8FS-C10048
S8FS-C15036 bis S8FS-C15048
S8FS-C03505 oder S8FS-C05005
S8FS-C07505 bis S8FS-C07512
S8FS-C10005 bis S8FS-C10015
S8FS-C15005 bis S8FS-C15024
S8FS-C200 oder
S8FS-C350
S8FS-C015J
Schutzer-
dungs-
S8FS-C025 bis
klemme
S8FS-C350
Hinweis: Die Strombelastbarkeit der Ausgangsklemmen
des S8FS-C025 bis S8FS-C350 beträgt 25 A
pro Klemme.
Verwenden Sie mehrere Klemmen zusammen,
wenn der Stromfluss höher als die Strombelastbarkeit
jeder einzelnen Klemme ist.
Überlastschutz
 Wenn das Netzteil kurzgeschlossen oder länger als 10 Sekunden
mit einem Überstrom betrieben wird, können interne Bauteile des
Netzteils beschädigt werden.
 Bei Einsatz des Netzteils für Anwendungen mit häufigem Auftreten
von Einschaltstrom oder Überlast auf der Lastseite können interne
Bauteile möglicherweise in ihrer Leistung beeinträchtigt oder
beschädigt werden. Verwenden Sie das Netzteil nicht für
Anwendungen dieser Art.
Empfohlene Lei-
terquerschnitte
0,32 bis 2,08 mm²
(AWG14 bis 22)
0,52 bis 3,24 mm²
(AWG12 bis 20)
1,3 bis 3,24 mm²
(AWG12 bis 16)
AWG12
0,82 bis 2,08 mm²
(AWG14 bis 18)
0,52 bis 3,24 mm²
(AWG12 bis 20)
1,3 bis 3,24 mm²
(AWG12 bis 16)
AWG12
AWG14
2,08 bis 3,24 mm²
(AWG12 bis 14)
