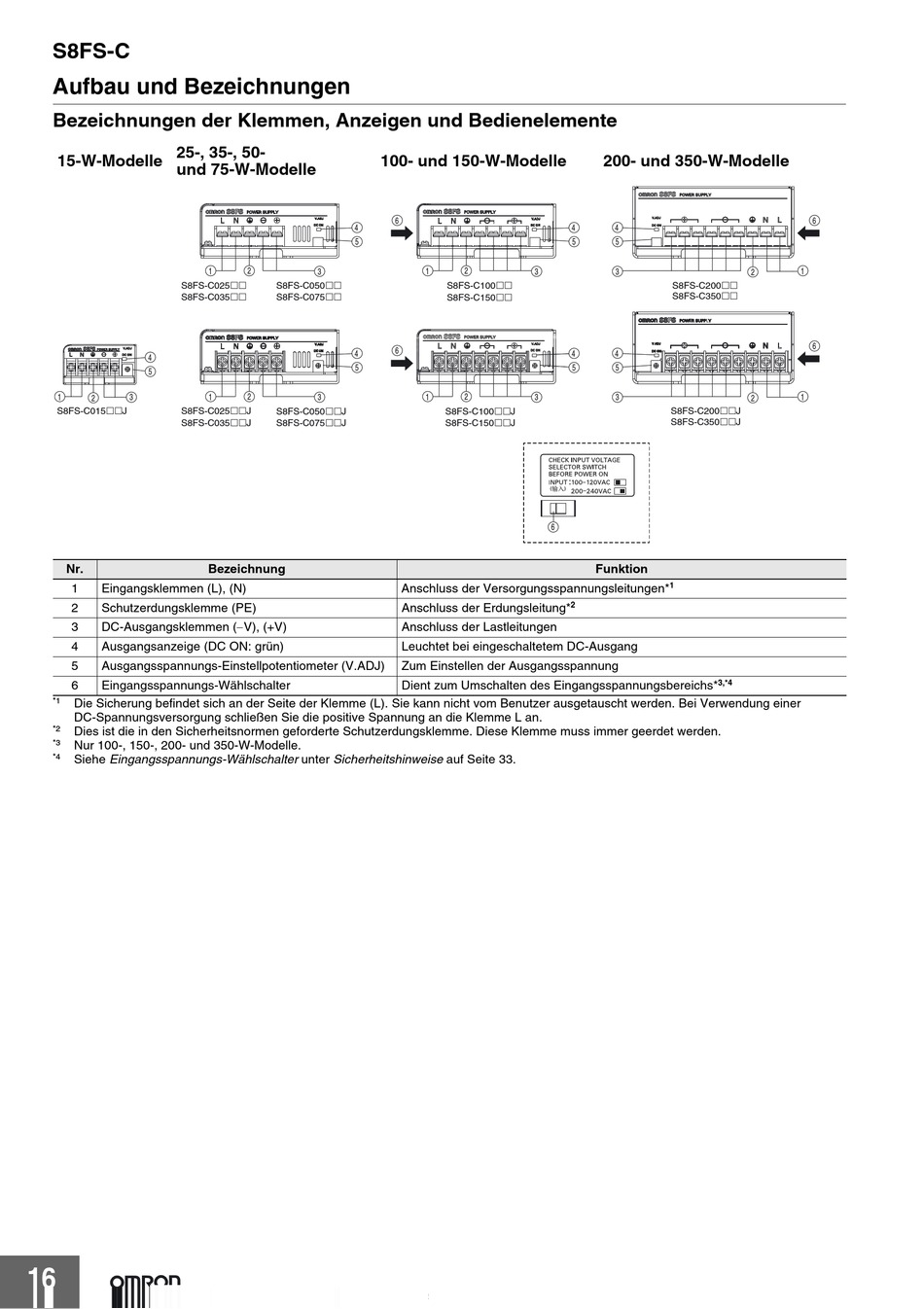

S8FS-C
Aufbau und Bezeichnungen
Bezeichnungen der Klemmen, Anzeigen und Bedienelemente
25-, 35-, 50-
15-W-Modelle
und 75-W-Modelle
S8FS-C025
S8FS-C035
4
5
1
2 3
S8FS-C015J S8FS-C025J
S8FS-C035J
Nr.
1 Eingangsklemmen (L), (N)
2 Schutzerdungsklemme (PE)
3 DC-Ausgangsklemmen (V), (+V)
4 Ausgangsanzeige (DC ON: grün)
5 Ausgangsspannungs-Einstellpotentiometer (V.ADJ)
6 Eingangsspannungs-Wählschalter
*1
Die Sicherung befindet sich an der Seite der Klemme (L). Sie kann nicht vom Benutzer ausgetauscht werden. Bei Verwendung einer
DC-Spannungsversorgung schließen Sie die positive Spannung an die Klemme L an.
*2
Dies ist die in den Sicherheitsnormen geforderte Schutzerdungsklemme. Diese Klemme muss immer geerdet werden.
*3
Nur 100-, 150-, 200- und 350-W-Modelle.
*4
Siehe Eingangsspannungs-Wählschalter unter Sicherheitshinweise auf Seite 33.
