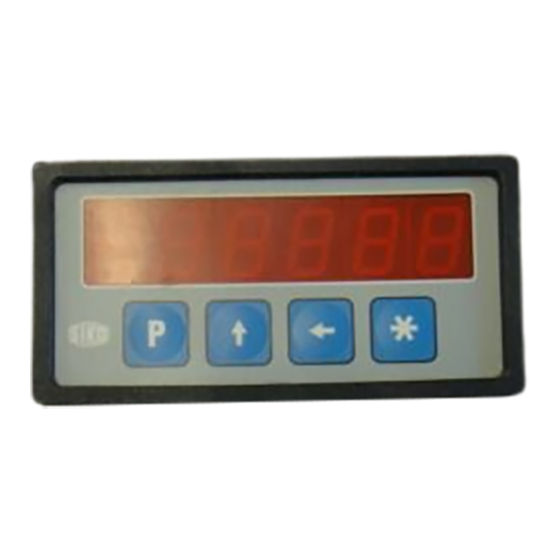

Magnetbandanzeige
Vorschau ausblenden Andere Handbücher für MA05:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Benutzerinformation
MA05
Magnetbandanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für das
Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen die
Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Vari-
antennummer. Die Lieferpapiere ordnen jeder
Variantennummer eine detaillierte Bestellbezeich-
nung zu.
z.B.
MA05-0023
MA05
Datum 09.01.2002
Varianten-Nr.
Geräte-Typ
Art.Nr. 78211
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Die Anzei-
ge muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Staub,
Schläge, Temperatur geschützt werden.
Achtung ! Systeminfo ! Nur bei Sensoran-
schluss MSA! Beachten Sie bei der Montage
eines Sensors oder des Magnetbandes den im
Kapitel 6 (Sensorabgleich) angegebenen notwen-
digen Abgleichweg und die richtige Ausrichtung
beider Systemkomponenten zueinander.

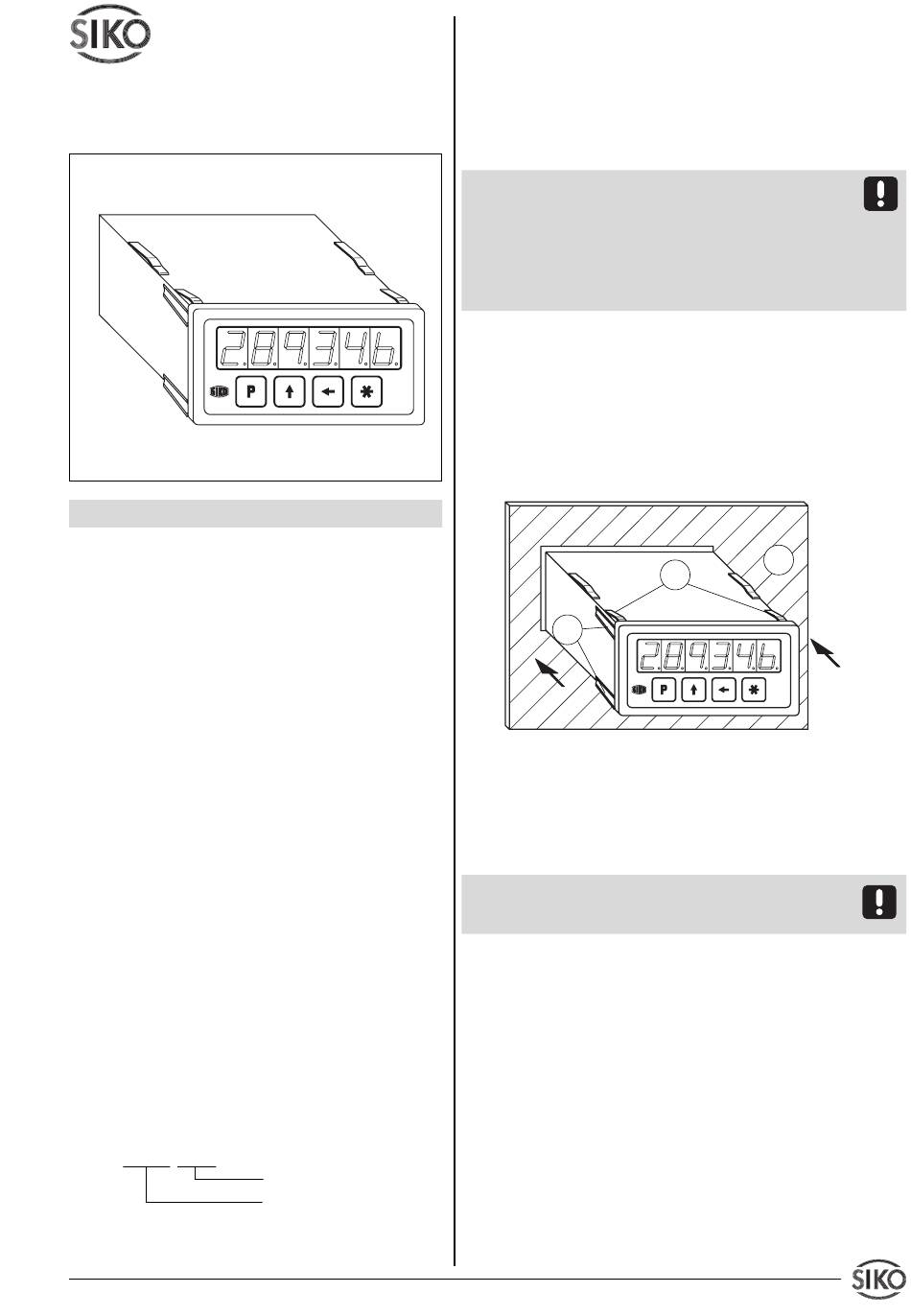

Einbaugehäuse EG
• Gerät in Schalttafelausschnitt (1) schieben
bis die Panel-Clips (2) das Gehäuse lose halten.
Die seitliche Zentrierung (3) leicht andrücken
und das Gehäuse in den Ausschnitt (1) schieben
bis die Panel-Clips (2) vollständig einrasten.
3
Abb. 1: Einbau
Tischgehäuse TG, TG/DV
Zum Anschrauben des Gerätes können die Gum-
mifüße entfernt werden.
Achtung ! Die max. Einschraubtiefe von
6.5 mm darf nicht überschritten werden!
4. Elektrischer Anschluss
• Anschlussverbindungen dürfen nicht unter
Spannung geschlossen oder gelöst werden!
• Verdrahtungsarbeiten dürfen nur spannungs-
los erfolgen!
• Litzen sind mit Aderendhülsen zu versehen.
• Vor dem Einschalten sind alle Leitungsan-
schlüsse und Steckverbindungen zu überprüfen.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüs-
se geschützt. Der Einsatzort ist aber so zu
Z.Nr. 8664063
1
2
Änd.Stand 389/01
1
