Deutsch EX-1339HMV / EX-1339HMVS

4. Switch-Einstellungen

Es gibt 16 4-Pin DIP-Schalter auf der Unterseite der EX-1339HMV / EX-1339HMVS.
Davon sind 8 Dip-Schalter für den Modi (M1-M8) und 8 Dip-Schalter für die Terminie-
rung (T1-T8) (siehe nachfolgendes Bild). Die Switche sind für die Zuordnung der Ports
nummeriert. Beispielsweise für den Port 1 muss der Switch M1 oder T1 verwendet wer-
den. Aus den nachfolgenden Tabellen auf Seite 7 und 8, können Sie die Einstellung der
Mode Switch und Terminator Switch entnehmen.

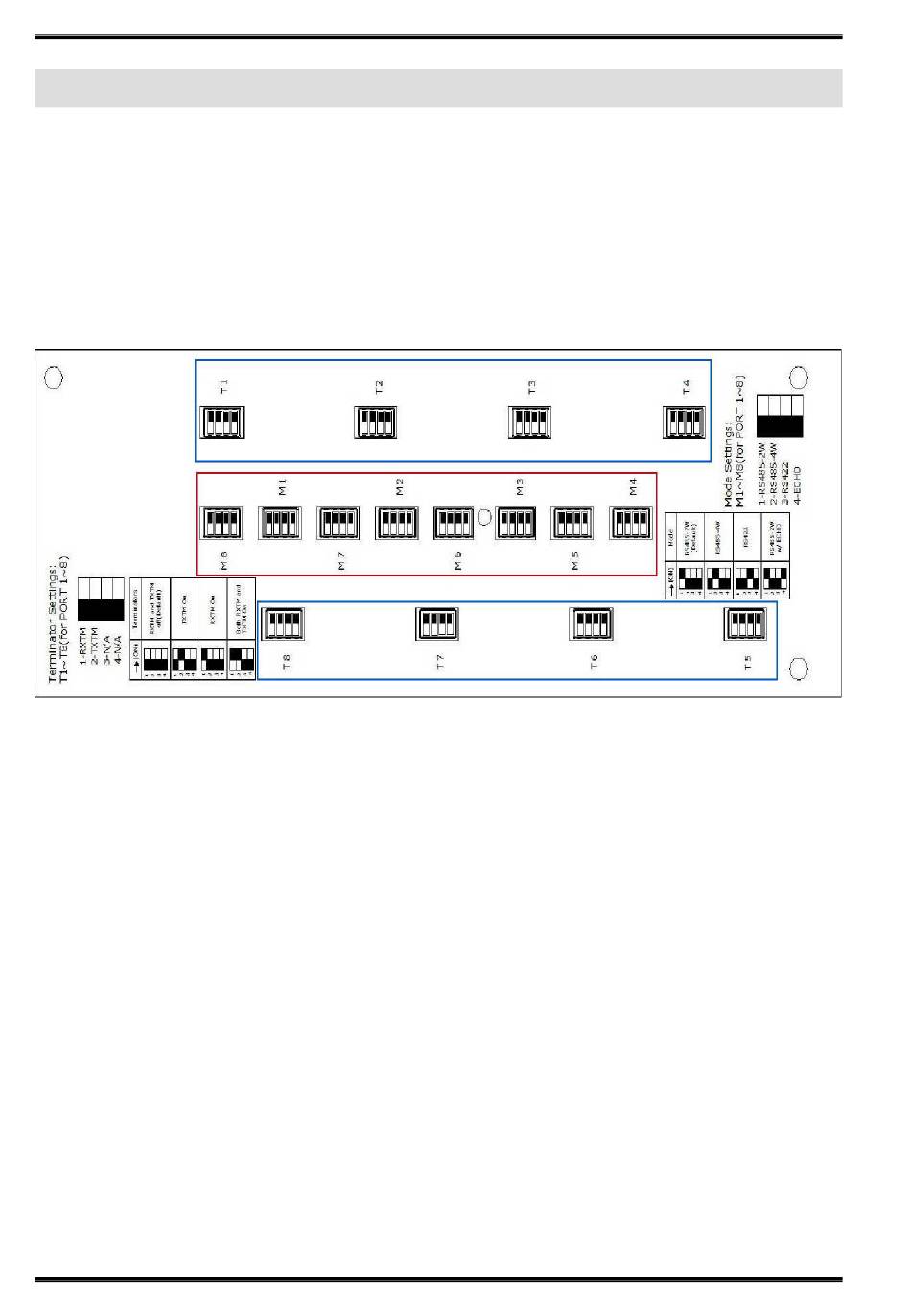

Rot= Mode Switch (M1-M8) Blau= Terminator Switch (T1-T8)
6
