b) Bei Korpusse auf Chrom-Kufen (Abb. 2):
c) Montage der Wandboardböden:
Dokumenten-Nr.: 5704

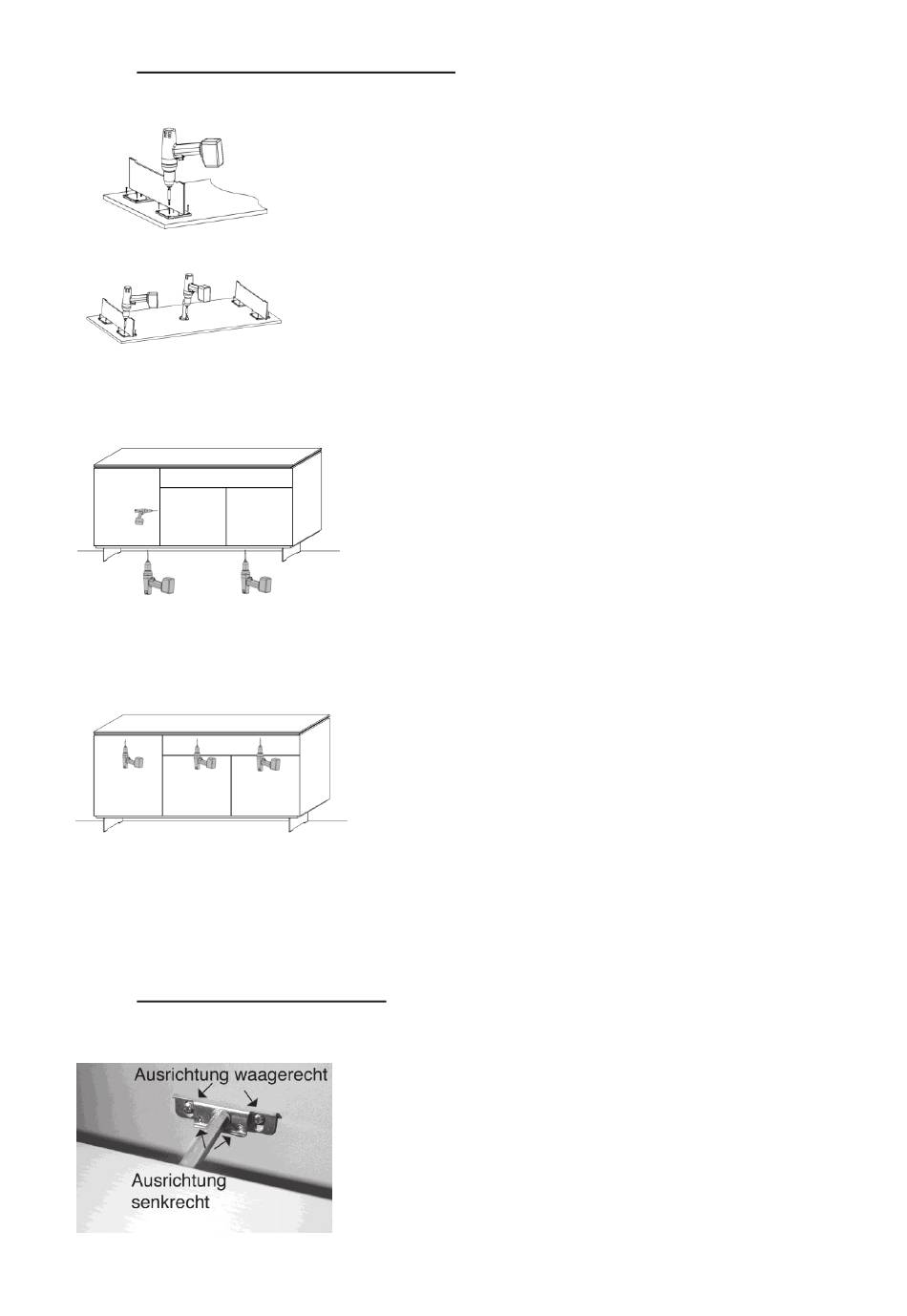

Chrom-Kufen unter der Sockelplatte mit Spaxschrauben (4 x 23 mm)
verschrauben (Abb. C).
Seitlicher Abstand ca. 20 cm, Abstand zur Hinterkante ca. 2 cm
(wegen einem möglichen Sockel an der Zimmerwand).
Abb. C
Ab 180 cm Breite: Mittelfuß zwecks Abstützung zusätzlich mittig
unter der Sockelplatte schrauben (3,5 x 17 mm) (Abb. D):
Abb. D
Sockelplatte aufstellen und in Waage ausrichten
Einzelkorpusse auf Sockelplatte aufstellen.
Seitlicher Überstand beträgt 2,5 cm, Hinterkante bündig.
Bei mehreren Korpussen diese anschließend nebeneinander mit
Spaxschrauben (3,5 x 30 mm) verschrauben und mit farbigen
Kunststoffkappen abdecken (Abb. E).
Korpus mit Sockelplatte von oben oder unten mit Spaxschrauben
Abb. E
(3,5 x 30 mm) verschrauben und ggfs. mit farbigen Kunsstoffkappen
abdecken (Abb. E).
Abdeckplatte passend auflegen und von innen vorsichtig mit
Spaxschrauben (3,5 x 30 mm) verschrauben und mit farbigen
Kunststoffkappen abdecken (Abb. F).
Falls mit Beleuchtung: Beleuchtungskomponenten zusammen-
stecken und Beleuchtung anschließen.
Abb. F
Vor der Montage ist die Beschaffenheit der Wand zu prüfen. Die
beiliegenden Montageschrauben sind für den Einsatz in Vollziegel,
Kalksandstein, Beton und Klinkersteinen vorgesehen. Höhe der
Böden anzeichnen und pro Befestigung 2 St. 8-mm-Dübellöcher
bohren. Dübel einschlagen und Beschlag mit Aufnahmedorn
anschrauben. Der Boden kann senkrecht, waagerecht und in der
Neigung ausgerichtet werden.
Beschlag so drehen, dass die Verstellschraube (Madenschraube) für
die Neigungseinstellung unten ist (Abb. G).
Abb. G
Seite 2 von 4
Stand: Juni 2017
