Miele professional DOS-Modul G 60 Montageanweisung Seite 75

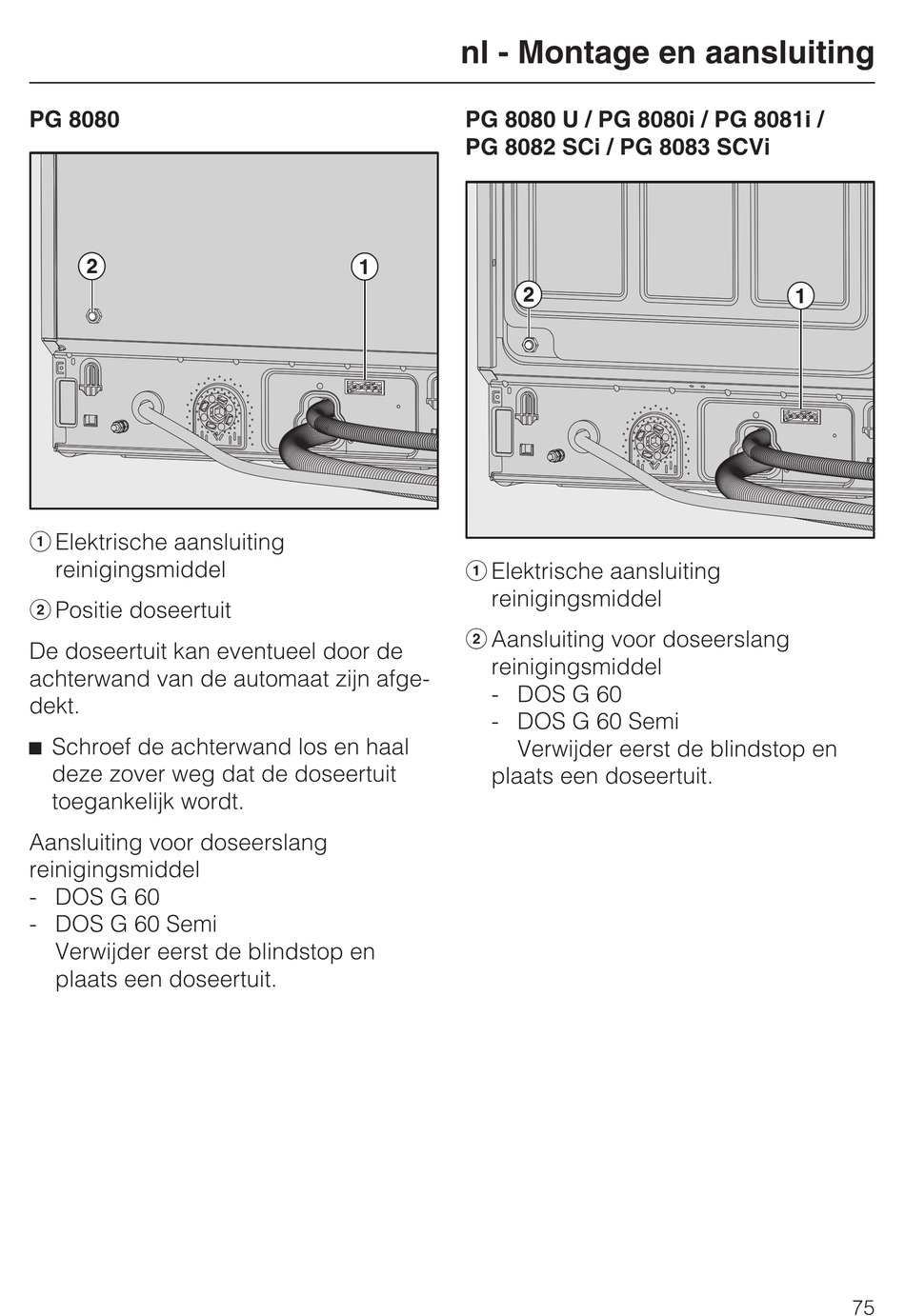

PG 8080
a Elektrische aansluiting
reinigingsmiddel
b Positie doseertuit
De doseertuit kan eventueel door de
achterwand van de automaat zijn afge-
dekt.
^ Schroef de achterwand los en haal
deze zover weg dat de doseertuit
toegankelijk wordt.
Aansluiting voor doseerslang
reinigingsmiddel
- DOS G 60
- DOS G 60 Semi
Verwijder eerst de blindstop en
plaats een doseertuit.
nl - Montage en aansluiting
PG 8080 U / PG 8080i / PG 8081i /
PG 8082 SCi / PG 8083 SCVi
a Elektrische aansluiting
reinigingsmiddel
b Aansluiting voor doseerslang
reinigingsmiddel
- DOS G 60
- DOS G 60 Semi
Verwijder eerst de blindstop en
plaats een doseertuit.
75
