Deutsch-2

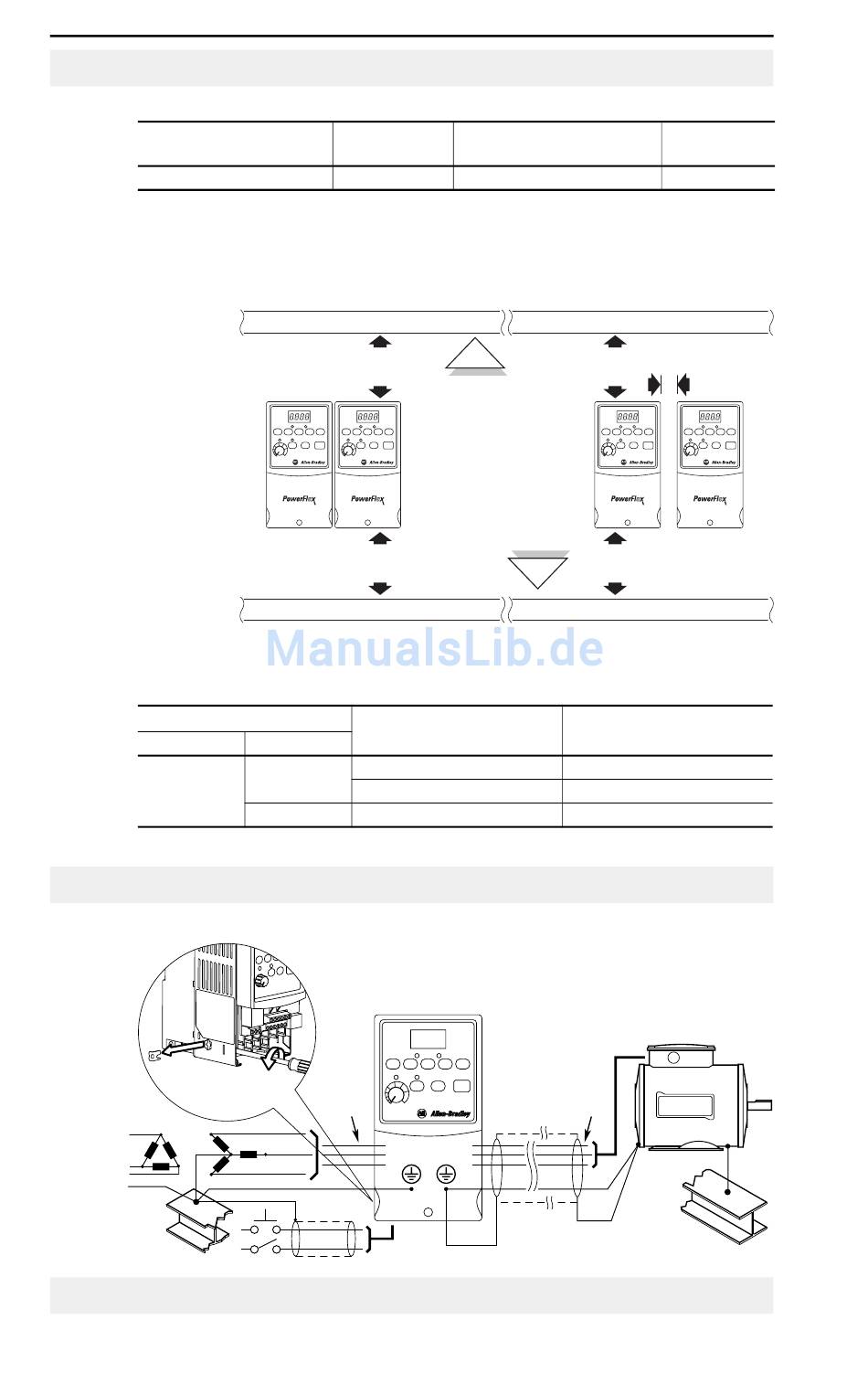

Erläuterungen zum Aufstellen des FUs
•
Befestigen Sie den FU aufrecht an einer flachen, senkrechten und ebenen Fläche.
Mindeststärke der
Montageplatte
1,9 mm
•
Das Kühlgebläse vor Staub und Metallpartikeln schützen.
•
Keiner korrosiven Umgebung aussetzen.
•
Vor Feuchtigkeit und direktem Sonnenlicht schützen.
Beim Aufstellen zu beachtende Mindestabstände
Einbauabmessungen
finden Sie auf Seite 12.
Umgebungstemperatur (während des Betriebs)
Umgebungstemperatur
Minimum
–10 °C
(1)
Nennwert erfordert die Installation des PowerFlex 4-Optionskits IP 30/NEMA 1/UL-Typ 1.
Allgemeine Voraussetzungen für die Erdung
Brücken-
position
Einhaltung der EU-Richtlinien
Einzelheiten zur Einhaltung der Niederspannungs- und der EMV-Richtlinie
finden Sie im PowerFlex 4-Benutzerhandbuch auf der im Lieferumfang
des FUs enthaltenen CD.
Schraubengröße Anzugsmoment
M4 (#8-32)
120 mm
120 mm
Befestigungsoption A
Kein Abstand zwischen FUs erforderlich.
Schutzart
Maximum
IP 20/offen
40 °C
IP 30/NEMA 1/UL-Typ 1
50 °C
IP 20/offen
Wichtig: Die Brücke MOV/Erde muss entfernt werden, wenn
der FU in einem nicht geerdeten oder widerstandsgeerdeten
Verteilungssystem installiert wird.
Ziehen Sie die Schraube nach dem Entfernen der Brücke fest.
R/L1
S/L2
T/L3
1,56–1,96 Nm
Nächstes Objekt, das
den Luftstrom durch
den Kühlkörper und
das Gehäuse des FUs
blockieren könnte
Befestigungsoption B
Beim Aufstellen zu beachtende
Mindestabstände
Befestigungsoption A verwenden
(1)
Befestigungsoption B verwenden
Befestigungsoption B verwenden
U/T1
V/T2
W/T3
SHLD
DIN-Schiene
35 mm
120 mm
25 mm
120 mm
