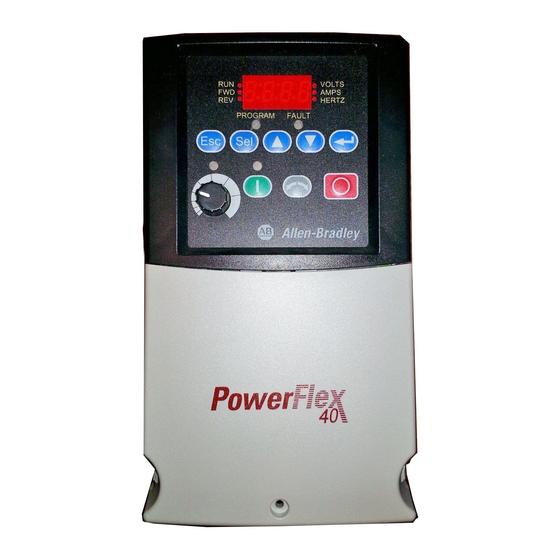

Frequenzumrichter
PowerFlex 40
FRN 5.xx - 6.xx
In dieser Kurzanleitung wird beschrieben, wie Sie den Frequenzumrichter
PowerFlex 40 installieren, in Betrieb nehmen und programmieren. Die hierin
enthaltenen Informationen sind jedoch kein Ersatz für das
Benutzerhandbuch und sind nur für qualifiziertes FU-Wartungspersonal
vorgesehen.
Genauere Informationen über den PowerFlex 40, einschließlich EMV-Hinweise,
Anwendungsaspekte und die entsprechenden sicherheitstechnischen Hinweise,
finden Sie im PowerFlex 40-Benutzerhandbuch, Publikation 22B-UM001..., auf
der dem FU beigepackten CD oder unter
Allgemeine Vorsichtshinweise
ACHTUNG: Der FU enthält Hochspannungskondensatoren, die sich erst nach
gewisser Zeit nach der Trennung vom Netz entladen. Vor Arbeiten am
!
Frequenzumrichter muss sichergestellt werden, dass die Netzspannung von den
Netzanschlüssen [R, S, T (L1, L2, L3)] getrennt ist. Warten Sie drei Minuten, bis
die Kondensatoren sich auf eine ungefährliche Spannung entladen haben.
Nichtbeachtung kann schwere oder tödliche Verletzungen zur Folge haben.
Eine dunkle LED-Anzeige bedeutet nicht, dass sich die Kondensatoren auf eine
ungefährliche Spannung entladen haben.
ACHTUNG: Die sachwidrige Verwendung des Parameters A092 [Fhl
Neustartvers] oder A094 [Autostart] kann zu Schäden am Gerät und/oder
!
Verletzungen führen. Diese Funktionen sind nur unter Beachtung der lokal,
national und international geltenden Gesetze, Standards, Vorschriften und der in
der Industrie geltenden Bestimmungen anzuwenden.
ACHTUNG: Die Planung und Ausführung der Installation sowie die
Inbetriebnahme und spätere Wartung des Systems sollten nur von qualifiziertem
!
Fachpersonal ausgeführt werden, das mit Frequenzumrichtern und den daran
angeschlossenen Maschinen vertraut ist. Zuwiderhandlungen können zu
Personen- und/oder Sachschäden führen.
ACHTUNG: Dieser FU enthält Teile und Baugruppen, die empfindlich auf
elektrostatische Entladung reagieren. Bei der Installation, Prüfung, Wartung
!
oder Reparatur des Geräts müssen daher Vorsichtsmaßnahmen getroffen werden,
die solch eine elektrostatische Entladung verhindern, da Komponenten
andernfalls beschädigt werden können. Sollten Sie mit dem Verfahren zur
Verhinderung statischer Entladung nicht vertraut sein, ziehen Sie die
A-B-Publikation 8000-4.5.2, „Guarding Against Electrostatic Damage" oder ein
entsprechendes Handbuch heran.
ACHTUNG: Wird ein FU nicht ordnungsgemäß eingesetzt bzw. installiert,
können Komponenten beschädigt und die Lebensdauer des Produkts dadurch
!
verkürzt werden. Verdrahtungs- bzw. Anwendungsfehler wie unzureichende
Motorgröße, falsche oder unzureichende Netzversorgung und zu hohe
Umgebungstemperaturen können zu Fehlfunktionen im System führen.
Kurzanleitung
www.rockwellautomation.com/literature.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AB PowerFlex 40

  • Seite 1 PowerFlex 40 FRN 5.xx - 6.xx In dieser Kurzanleitung wird beschrieben, wie Sie den Frequenzumrichter PowerFlex 40 installieren, in Betrieb nehmen und programmieren. Die hierin enthaltenen Informationen sind jedoch kein Ersatz für das Benutzerhandbuch und sind nur für qualifiziertes FU-Wartungspersonal vorgesehen.
  • Seite 2: Erläuterungen Zum Aufstellen Des Fu

    Befestigungsoption A IP20, NEMA/UL-Typ „offen“ verwenden Befestigungsoption A 40 °C IP66, NEMA/UL-Typ 4X verwenden –10 °C Befestigungsoption B IP30, NEMA/UL-Typ 1 verwenden IP20, NEMA/UL-Typ „offen“ Befestigungsoption B 50 °C verwenden Nennwert erfordert die Installation des PowerFlex 40-Optionskits IP 30, NEMA/UL-Typ 1.
  • Seite 3: Allgemeine Voraussetzungen Für Die Erdung

    Deutsch-3 Allgemeine Voraussetzungen für die Erdung R/L1 U/T1 S/L2 V/T2 T/L3 W/T3 SHLD Entfernen von MOVs Um Schäden am FU zu vermeiden, sollte die MOV-Verbindung zur Erde bei Installation des FU in einem nicht geerdeten Verteilungssystem, in dem die Nennspannung zwischen einer der Phasen 125 % des Phase-Phase-Potenzials übersteigen könnten, unterbrochen werden.
  • Seite 4: Einhaltung Der Eu-Richtlinien

    Deutsch-4 Einhaltung der EU-Richtlinien Einzelheiten zur Einhaltung der Niederspannungs- und der EMV-Richtlinie finden Sie im PowerFlex 40-Benutzerhandbuch auf der im Lieferumfang des FU enthaltenen CD Sicherungen und Leistungsschalter – Technische Daten FU-Nennwerte Ausgangs- Eingangsnennwerte Netzstromleitungsschutz Verlustleistung nennwerte Bestell- nummer Motorschutz-...
  • Seite 5 Steuervermögen bei Netzausfall: Minimale Toleranz beträgt 0,5 s – typischer Wert beträgt 2 s Fehlerfreie Netzausfall-Überbrückung: 100 ms Dynamischer Brems-Chopper Alle FUs mit allen Nennwerten sind mit internem Brems-IGBT ausgestattet (ausgenommen Versionen ohne Brems-Chopper). Bestellinformationen für DB-Widerstände sind Anhang B des auf der CD enthaltenen PowerFlex 40-Benutzerhandbuchs zu entnehmen.
  • Seite 6 Deutsch-6 Netzanschluss Verdrahtungsnennwerte Empfohlener Kupferdraht 0,4 mm, isoliert, für trockene Nicht abgeschirmt, 600 V, 75 °C THHN/THWN Standorte Anixter OLF-7xxxxx, Abgeschirmt, 600 V, 75 °C oder 90 °C RHH/RHW-2 Belden 29501-29507 oder gleichwertig Anixter 7V-7xxxx-3G Abgeschirmter Kabelkanal, 600 V, 75 °C oder 90 °C Shawflex 2ACD/3ACD oder RHH/RHW-2 gleichwertig...
  • Seite 7 (24 AWG) 0,5–0,8 Nm Der angegebene Leiterquerschnitt bezeichnet Maximal- bzw. Minimalgrößen, die in den Klemmenblock passen – es handelt sich nicht um Empfehlungen. Empfohlene maximale Längen für Netz- und Steuerkabel sind dem auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch zu entnehmen.
  • Seite 8: Steuerein- Und Steuerausgänge

    Deutsch-8 Steuerein- und Steuerausgänge Steuerleitungsblockdiagramm Enable Typical Typical Jumper (1)(4) SRC Wiring SNK Wiring Stop Start/Run FWD Direction/Run REV Digital Common Digital Input 1 Digital Input 2 Digital Input 3 Digital Input 4 Opto Common +24V +24V DC +10V DC +10V 0-10V (or ±10V) Input Analog Common...
  • Seite 9 Deutsch-9 Steuerungs-E/A-Klemmenbezeichnungen Nr. Signal Werkseinstellung Beschreibung Param. Schließerrelais Fehler Schließerkontakt für Ausgangsrelais A055 Relais- – Ausgangsrelais-Bezugspotenzial Bezugspotenzial Öffnerrelais Fehler Öffnerkontakt für Ausgangsrelais A055 Anwahl-DIP-Schalter 0–10 V Stellt den Analogausgang auf Spannung oder Strom ein. Diese für Analogausgang Einstellung muss mit A065 [Wahl Anlg. Ausg.] übereinstimmen. DIP-Schalter für Stromliefernd (SRC) Eingänge können über die DIP-Schaltereinstellung als stromziehend/stromliefernd...
  • Seite 10 Deutsch-10 Nr. Signal Werkseinstellung Beschreibung Param. Optoausgang 1 Motor läuft Mit A058 [Wahl Optoausg. 1] programmieren. A058, A059, A064 Optoausgang 2 Frequenz erreicht Mit A061 [Wahl Optoausg2] programmieren. A061, A062, A064 RS485- – Klemme sollte mit dem Massepunkt PE verbunden Abschirmung (DSI) sein, wenn der DSI-Kommunikationsport (RS485) verwendet wird.
  • Seite 11 7. Machen Sie sich mit den Funktionen der integrierten Tastatur (siehe nächste Seite) vertraut, bevor Sie Parameter der Programm-Gruppe einstellen. Eine entsprechende Erläuterung zu möglicherweise während des Einschaltvorgangs angezeigten Fehlercodes finden Sie auf Seite 22. Ausführliche Informationen zur Fehlersuche sind dem auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch zu entnehmen.
  • Seite 12: Start-, Stopp-, Richtungs- Und Drehzahl-Steuerung

    Deutsch-12 Start-, Stopp-, Richtungs- und Drehzahl-Steuerung Der FU kann anhand der werkseitig eingestellten Parameterwerte über die integrierte Tastatur gesteuert werden. Zum Starten, Stoppen, zur Richtungsänderung und zur Drehzahlregelung direkt über die integrierte Tastatur ist keine Programmierung erforderlich. Wichtig: Zur Deaktivierung des Rückwärtslaufs siehe A095 [Rückw deak].
  • Seite 13: Integrierte Tastatur

    Deutsch-13 Integrierte Tastatur Menü Beschreibung VOLTS Anzeigegruppe (nur zur Anzeige) AMPS Besteht aus häufig angezeigten HERTZ FU-Betriebszuständen. PROGRAM FAULT Grundsätzliche Programm-Gruppe Besteht aus häufig verwendeten programmierbaren Funktionen. Erweiterte Programm-Gruppe Besteht aus den restlichen programmierbaren Funktionen. Störung Besteht aus einer Auflistung von Codes für bestimmte Fehlerzustände.
  • Seite 14 Deutsch-14 Nr. LED LED-Zustand Beschreibung Potenziometer Dient zur Steuerung der FU-Drehzahl. Standardmäßig aktiviert. Über Parameter P038 [Solldrehzahl] gesteuert. Start Dient zum Starten des FU. Standardmäßig aktiviert. Über Parameter P036 [Startquelle] gesteuert. Umpolen Dient zur Änderung der FU-Richtung. Standardmäßig aktiviert. Über Parameter P036 [Startquelle] und A095 [Rückw deak] gesteuert.
  • Seite 15: Anzeigen Und Bearbeiten Von Parametern

    Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex Deutsch-15 40-Benutzerhandbuch. Anzeigen und Bearbeiten von Parametern Beim Abschalten wird der zuletzt vom Benutzer gewählte Anzeige-Gruppe-Parameter gespeichert. Dieser wird standardmäßig beim nächsten Einschalten angezeigt. Es folgt ein Beispiel grundlegender Funktionen der integrierten Tastatur und der Anzeige. Dieses Beispiel enthält grundlegende Navigationsanweisungen und veranschaulicht, wie der erste Parameter der Programm-Gruppe programmiert wird.
  • Seite 16: Parameter Der Anzeige-Gruppe

    Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex Deutsch-16 40-Benutzerhandbuch. Die grundsätzliche Programm-Gruppe enthält die am häufigsten geänderten Parameter. Parameter der Anzeige-Gruppe Parameter Min./Max. Anzeige/Optionen d001 [Ausgangsfreq] 0,0/[Maximalfrequenz] 0,1 Hz d002 [Frequenzsollwert] 0,0/[Maximalfrequenz] 0,1 Hz 0,00/(FU-Strom A × 2) d003 [Ausgangsstrom] 0,01 A d004 [Ausgangsspannung] 0/FU-Nennspannung...
  • Seite 17: Schnell-Inbetriebnahme Mit Den Wichtigsten Parametern Der Programm-Gruppe

    Deutsch-17 40-Benutzerhandbuch. Schnell-Inbetriebnahme mit den wichtigsten Parametern der Programm-Gruppe Der PowerFlex 40 ist für eine schnelle und problemlose Inbetriebnahme konzipiert. Die Programm-Gruppe enthält die am meisten verwendeten Parameter. = Bevor dieser Parameter geändert wird, muss der FU gestoppt werden. Parameter Min./Max.
  • Seite 18 Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex Deutsch-18 40-Benutzerhandbuch. Erweiterte Parametergruppe Parameter Min./Max. Anzeige/Optionen Werkseinstellung A051 [Wahl Dig. Eing1] 0/27 0 = „Nicht verw.“ 14 = „20 mA EingStrg“ E/A-Klemme 05 1 = „Besch/Verz 2“ 15 = „PID deaktiv“...
  • Seite 19 Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex Deutsch-19 40-Benutzerhandbuch. Parameter Min./Max. Anzeige/Optionen Werkseinstellung A065 [Wahl Anlg. Ausg.] 0/23 Maximaler Ausgangswert Position des Option Ausgangsbereich Minimaler Ausgangswert [Anlg. Ausg. OG] DIP-Schalters 0 „AusFreq 0–10“ 0–10 V 0 V = 0 Hz P035 [Maximalfrequenz] 0–10 V...
  • Seite 20 Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex Deutsch-20 40-Benutzerhandbuch. Parameter Min./Max. Anzeige/Optionen Werkseinstellung A084 [Wahl Verstärk] 0/14 Einstellung in % der Eckspannung. 7 4–11 kW Nur aktiv, wenn A125 [Momentperf.mod.] 0 = „V/Hz-Wert“ auf „0 V/Hz“ eingestellt ist. Normalbetrieb Überlastbetrieb 1 = „30,0, VT“...
  • Seite 21 0,0 Hz A140- [Stp Logic 0–7] 0001/bAFF 4 Ziffern 00F1 A147 Eine Liste der Ziffernoptionen ist dem auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch zu entnehmen. A150- [Stp Logic Time 0–7] 0,0/999,9 s 0,1 s 30,0 s A157 A160 [EM-BrmsAus-Verz.] 0,01/10,00 s...
  • Seite 22 Deutsch-22 Fehlercodes Um einen Fehler zu löschen, die Stopp-Taste drücken, die Stromversorgung aus- und wieder einschalten oder A100 [Störungsquitt] auf 1 oder 2 einstellen. Fehler Beschreibung Hilfseingang Dezentrale Verdrahtung überprüfen. Übermäßige Überwachen Sie die ankommende Leitung auf Phasenverlust oder Leitungsasymmetrie. Restwelligkeit der Überprüfen Sie anschließend die Sicherung der Eingangsleitung.
  • Seite 23 Deutsch-23 FU-Abmessungen PowerFlex 40-Baugrößen – Nennwerte in kW und HP angegeben Bau- 240 V AC – 3 480 V AC – 3 600 V AC – 3 größe 120 V AC – 1 Phase 240 V AC – 1 Phase...
  • Seite 24 Deutsch-24 IP66, NEMA-Typ/UL-Typ 4X – Abmessungen sind in mm, Gewichte in kg angegeben. (6.50) (5.75) (0.26) (1.81) (0.91) (10.63) (7.80) (9.96) (1.10) (4.88) (3.50) (0.87) 82.5 (3.25) Gewicht Publikation 22B-QS001E-DE-P – Mai 2008 Ersetzt die Fassung von Januar 2007 Copyright © 2008 Rockwell Automation, Inc. Alle Rechte vorbehalten.
