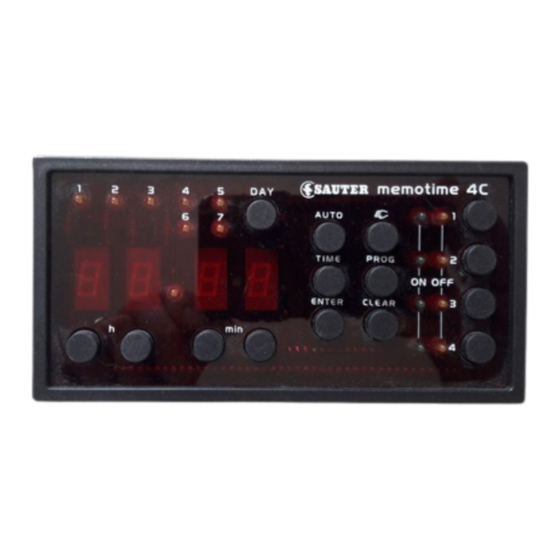

Sauter Memotime 4C Benutzerhandbuch

4CN

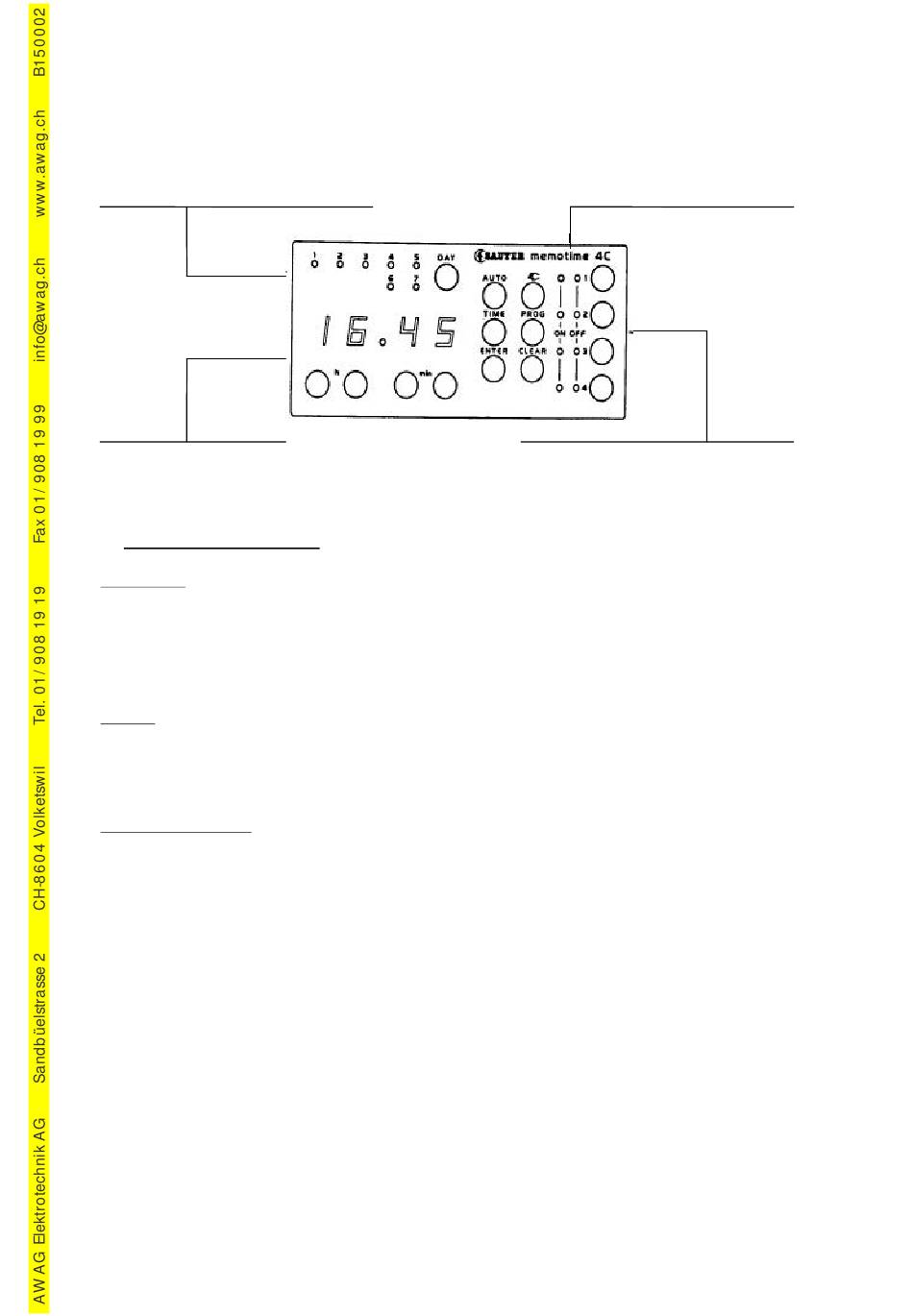

Anzeige Wochentag (1=Montag...7=Sonntag)
Zeitanzeige und -eingabe
1. S P E Z I F I K A T I O N
A l l g e m e i n
Der digitale 4-Kanal Zeitschalter "SAUTER Memotime 4C" ermöglicht das EIN-, AUS-,
Impuls- oder Umschalten von 4 unabhängigen Schaltkreisen zu beliebigen Tages- und
Wochenzeiten.
Bei Impuls-Schaltung erfolgt eine Schaltung für die Länge der ersten Sekunde der
jeweils programmierten Minute.
Der SAUTER Memotime 4C lässt sich durch eine Mutteruhr synchronisieren (SYNC IN) und
kann selbst als Mutteruhr dienen (SYNC OUT), z.Bsp. für beliebig viele weitere
Memotime 4C.
Montage: - auf DIN-Schiene, 35 mm (DIN-EN 50022) , aufschnappbar
- in Schalttafeln, mittels seitlich aufschnappbaren Haltespangen
Ausschnitt: 138 x 68 mm, Einbautiefe 85 mm.
- Abmessungen (HxBxT) : 72 x l44 x 93 mm
- Elektr. Anschluss über steckbare Klemmenleiste
elektr. Anschlussdaten gemäss Typenschild
T e c h n i s c h e D a t e n
- Gangreserve
- Zul. Umgebungstemp.
- Schutzart /-Klasse
- Leistungsaufnahme
- Speicherkapazität
- Anzahl Schaltkreise
- Schaltleistung
- Zeitbereich
- Richten der Uhr sowie
Schaltzeitpunkt
- kürzester Schaltabstand
- längster Schaltabstand
- Schaltfunktion Impuls
- Synchronisation extern
(SYNC IN)
- Sync.-Ausgang (SYNC out)
: mind. 1 Woche
: -5... +35 ºC (kurzzeitig ... +55 ºC)
: IP 41 / II
: ca. 3 VA
: 125 Plätze (max. 875 Befehle pro Woche,
verteilt auf 1 bis 4 Rela1s)
: 4 (bistabile Rela1s, Umschalter)
: 10 (6) A, 250 V~
Tag : 00.00...23.59 Uhr
Woche : 1...7 (1 = Montag ... 7 = Sonntag)
: sekundengenau
: 1 Minute
: 1 Woche
: 1 Sekunde (Impulslänge)
: polarisierte Minutenimpulse 0.5...2.5s / 12...60VDC
Eingangsimpedanz 2.2 kOhm
: Minutenimpulse: 2s, ± 20V, Ouellenimped. ca. 2kOhm
Anzeige des Schaltzustandes
Schalt- und Kanalwahltasten
SAUTER
