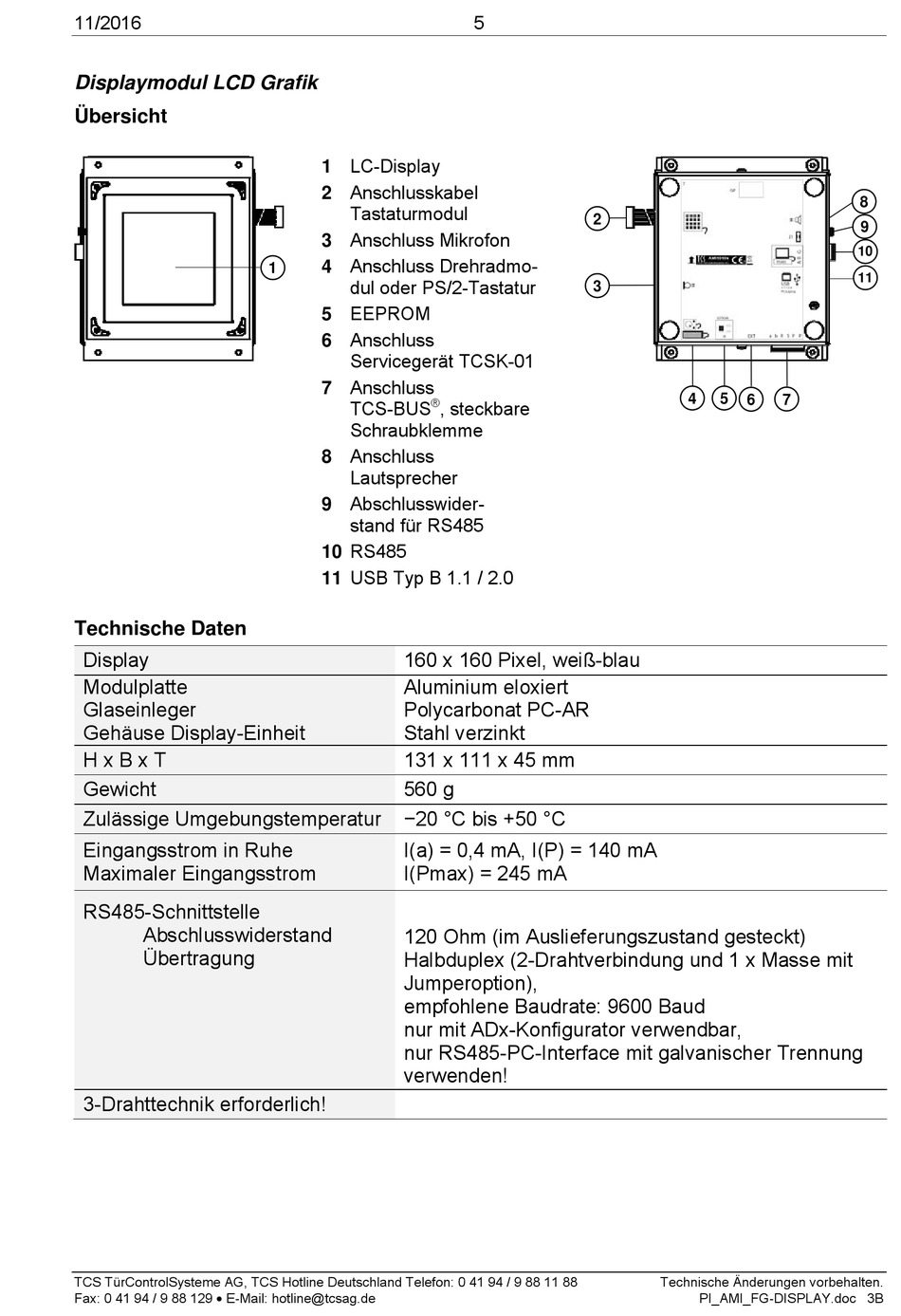

Displaymodul Lcd Grafik - TCS AMI10105 Produktinformation

11/2016

Displaymodul LCD Grafik

Übersicht
Technische Daten
Display
Modulplatte
Glaseinleger
Gehäuse Display-Einheit
H x B x T
Gewicht
Zulässige Umgebungstemperatur
Eingangsstrom in Ruhe
Maximaler Eingangsstrom
RS485-Schnittstelle
Abschlusswiderstand
Übertragung
3-Drahttechnik erforderlich!
TCS TürControlSysteme AG, TCS Hotline Deutschland Telefon: 0 41 94 / 9 88 11 88
Fax: 0 41 94 / 9 88 129  E-Mail: hotline@tcsag.de
1 LC-Display
2 Anschlusskabel
Tastaturmodul
3 Anschluss Mikrofon
4 Anschluss Drehradmo-
1
dul oder PS/2-Tastatur
5 EEPROM
6 Anschluss
Servicegerät TCSK-01
7 Anschluss
®
TCS-BUS
Schraubklemme
8 Anschluss
Lautsprecher
9 Abschlusswider-
stand für RS485
10 RS485
11 USB Typ B 1.1 / 2.0
160 x 160 Pixel, weiß-blau
Aluminium eloxiert
Polycarbonat PC-AR
Stahl verzinkt
131 x 111 x 45 mm
560 g
−20 °C bis +50 °C
I(a) = 0,4 mA, I(P) = 140 mA
I(Pmax) = 245 mA
120 Ohm (im Auslieferungszustand gesteckt)
Halbduplex (2-Drahtverbindung und 1 x Masse mit
Jumperoption),
empfohlene Baudrate: 9600 Baud
nur mit ADx-Konfigurator verwendbar,
nur RS485-PC-Interface mit galvanischer Trennung
verwenden!
5
2
3
, steckbare
4 5
6 7
Technische Änderungen vorbehalten.
PI_AMI_FG-DISPLAY.doc 3B
8
9
10
11
