- Seite 1 Bedienung und installation elektronische entladeregelung für Wärmespeicher eth 40 / 60 » rti-eh...
-
Seite 2: Inhaltsverzeichnis
Hier stehen Maßnahmen zur Abwehr der Gefahr. 9.1 Elektroschaltplan ������������������������������������������������ 7 9.2 Datentabelle ������������������������������������������������������ 7 Kundendienst und garantie 1.2.2 symbole, art der gefahr umwelt und recycling symbol art der gefahr Stromschlag 1.2.3 signalworte signalWort Bedeutung GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben. WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. | rti-eh WWW.stieBel-eltron.com... -
Seite 3: Andere Markierungen In Dieser Dokumentation

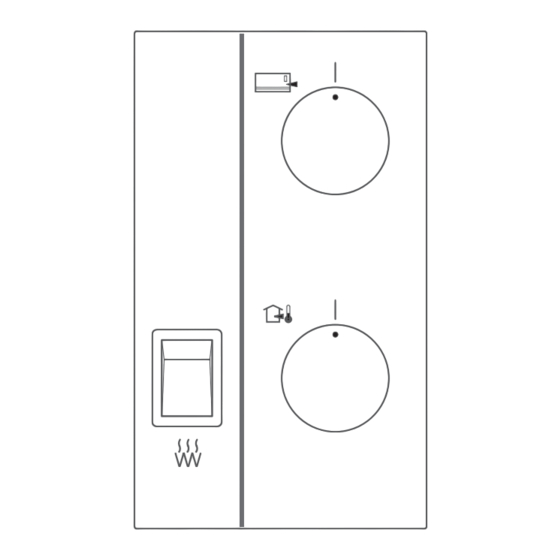

Die Entladeregelung ist eine elektronische Regelung zur stufen- losen Regulierung der Wärmeabgabe. 3.2.1 raumtemperatur Die Entladeregelung ist mit einem Raumtemperaturfühler aus- f Stellen Sie mit dem Temperatur-Einstellknopf die gewünschte gestattet. Dieser erfasst die Raumtemperatur und passt die Wär- Raumtemperatur ein. meabgabe durch das Gebläse des Wärmespeichers automatisch an die gewünschte Raumtemperatur an. Die gewünschte Raum- Sie können stufenlos zwischen 6 Temperaturbereichen wählen, um temperatur wird konstant gehalten. Raumtemperaturen von ca. 5 °C bis 30 °C einzustellen. 3.2.2 Zusatzheizung f Drücken Sie ggf. den Schalter „Zusatzheizung“, um den Wär- mespeicher kurzfristig zu erwärmen. 3.2.3 Frostschutz An sehr kalten Tagen ist es sinnvoll, den Wärmespeicher bei mehrtägiger Abwesenheit nicht abzuschalten und eine reduzierte Raumtemperatur von z. B. 10 °C einzustellen. Durch diese Einstel- lung wird vermieden, dass der Raum zu stark auskühlt. Hinweis Diese Einstellung ist nur bei einem aufgeladenen Wärme- speicher möglich. WWW.stieBel-eltron.com rti-eh |... -
Seite 4: Sicherheit
Raumtemperatur an. mespeichers ab. Beachten Sie dazu die Bedienungs- und Installationsanleitung des Wärmespeichers. lieferumfang - 1 Temperatur-Einstellknopf - 1 Bedienfeldblende - 1 Schalter „Zusatzheizung“ - 1 Adapter für den Schalter „Zusatzheizung“ - 1 Kabelbinder - 1 Raumtemperaturfühler mit Kunststoffgehäuse - 1 Schutzblech - 1 Zugentlastung - 4 Befestigungsschrauben (3,5x6,5 mm, 2,9x16 mm) - 1 2-adrige Verbindungsleitung mit Flachsteckhülse 1 Haltelasche der Bedienfeldblende - 1 Kabelbaum Lösen Sie die vorhandene Bedienfeldblende aus der Vorderwand des Wärmespeichers heraus: f Drücken Sie die seitlichen Haltelaschen der Bedienfeldblende aus dem Geräteinneren mit einem Schlitz-Schraubendreher ein. f Setzen Sie den Schlitz-Schraubendreher dabei möglichst nah an der Innenseite der Vorderwand an. | rti-eh WWW.stieBel-eltron.com... -
Seite 5: Raumtemperaturfühler Installieren
2 Raumtemperaturfühler mit Kunststoffgehäuse Bedienfeld der Vorderwand ein: f Brechen Sie die Ausstanzung aus der Seitenwand heraus. f Stecken Sie die Reglerachse der Entladeregelung in das Auf- f Führen Sie die Anschlussleitung des Raumtemperaturfühlers nahmeblech des Bedienfeldes. von außen durch die Seitenwand in den Wärmespeicher. 1 Reglerachse im Aufnahmeblech des Bedienfeldes f Schrauben Sie die Entladeregelung mit den Befestigungs- schrauben 3,5x6,5 mm fest. 1 Seitenwand (Innenansicht) 2 Zugentlastung 3 Anschlussleitung des Raumtemperaturfühlers 4 Schutzblech f Führen Sie die Anschlussleitung durch die Öffnung im Schutzblech. f Schrauben Sie das Kunststoffgehäuse des Raumtempera- turfühlers, das Schutzblech und die beigelegte Zugentlas- tung mit den Schrauben 2,9x16 mm an die Seitenwand des Wärmespeichers. f Schrauben Sie die beigelegte Zugentlastung zusätzlich am f Setzen Sie den Temperatur-Einstellknopf auf die Reglerachse. Wärmespeicher fest. Nutzen Sie dazu die Befestigungs- schraube der Zugentlastung des Wärmespeicher-Gebläses. WWW.stieBel-eltron.com rti-eh |... -
Seite 6: Inbetriebnahme
Prüfen Sie, ob der Einstellknopf aufleuchtet und die Zusatz- „Technische Daten / Elektroschaltplan“). heizung in Betrieb geht. f Schließen Sie den Kabelbaum an die Klemmen L, LE und N des Wärmespeichers an (siehe Kapitel „Technische Daten / Elektroschaltplan“). f Führen die losen Enden der Verbindungsleitung aus dem Ge- räteinneren durch die Öffnung in der Vorderwand des Wär- mespeichers heraus und schließen Sie diese entsprechend der Kennzeichnung 1, 2 und 3 an den Schalter „Zusatzhei- zung“ an. 7.3.1 anschluss einer externen Zeitschaltuhr oder eines externen schalters (nachtabsenkung) f Schließen Sie bei Bedarf eine externe Zeitschaltuhr oder einen externen Schalter an die Klemme TA des Wärmespei- chers an. Die dafür benötigten Schaltlitzen sind nicht im Lieferumfang ent- halten. gerät schließen f Setzen Sie die beiliegende Bedienfeldblende in die Öffnung der Vorderwand ein. f Setzen Sie die rechte Seitenwand und den Deckel des Wär- mespeichers auf und befestigen Sie diese. | rti-eh WWW.stieBel-eltron.com... -
Seite 7: Technische Daten
1 2 3 4 5 A2/Z2 A1/Z1 F2.2 F2.1 L1(TA) 230V~ 1/N/PE ~ 230V Entladeregelung Raumtemperaturfühler Zusatzheizung F2.1 Regler für die Freigabe der Zusatzheizung F2.2 Überhitzungsschutz der Zusatzheizung Temperaturwächter Ventilator Ventilatoren Ventilatorvorwiderstand Beleuchteter Wippschalter für die Zusatzheizung datentabelle rti-eh 231954 Elektrische Daten Elektroanschluss 1/N 230 V 50 Hz Schaltstrom max. 10 A / 230 V Nachtabsenkung Ausführungen Schaltdifferenz Werte Einstellbereich °C 5-30 WWW.stieBel-eltron.com rti-eh |... - Seite 8 | rti-eh WWW.stieBel-eltron.com...
- Seite 9 WWW.stieBel-eltron.com rti-eh |...
-
Seite 10: Kundendienst Und Garantie
Schäden oder Folgeschäden, die durch das Gerät ver- ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes oder schreiben Sie uns: entstandener Schäden, geltend machen. Gesetzliche Ansprüche Stiebel Eltron GmbH & Co. KG des Kunden uns gegenüber oder gegenüber Dritten bleiben un- - Kundendienst - berührt. -
Seite 11: Umwelt Und Recycling
Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die verschiedenen Kunststoffe ge- trennt gesammelt werden können. Entsorgung außerhalb Deutschlands Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen. WWW.stieBel-eltron.com rti-eh |... - Seite 12 Deutschland Verkauf Tel. 0180 3 700705* | Fax 0180 3 702015* | info-center@stiebel-eltron.de STIEBEL ELTRON GmbH & Co. KG Kundendienst Tel. 0180 3 702020* | Fax 0180 3 702025* | kundendienst@stiebel-eltron.de Dr.-Stiebel-Straße | 37603 Holzminden Tel. 05531 702-90015 Tel. 05531 702-0 | Fax 05531 702-480 Ersatzteilverkauf Tel.
