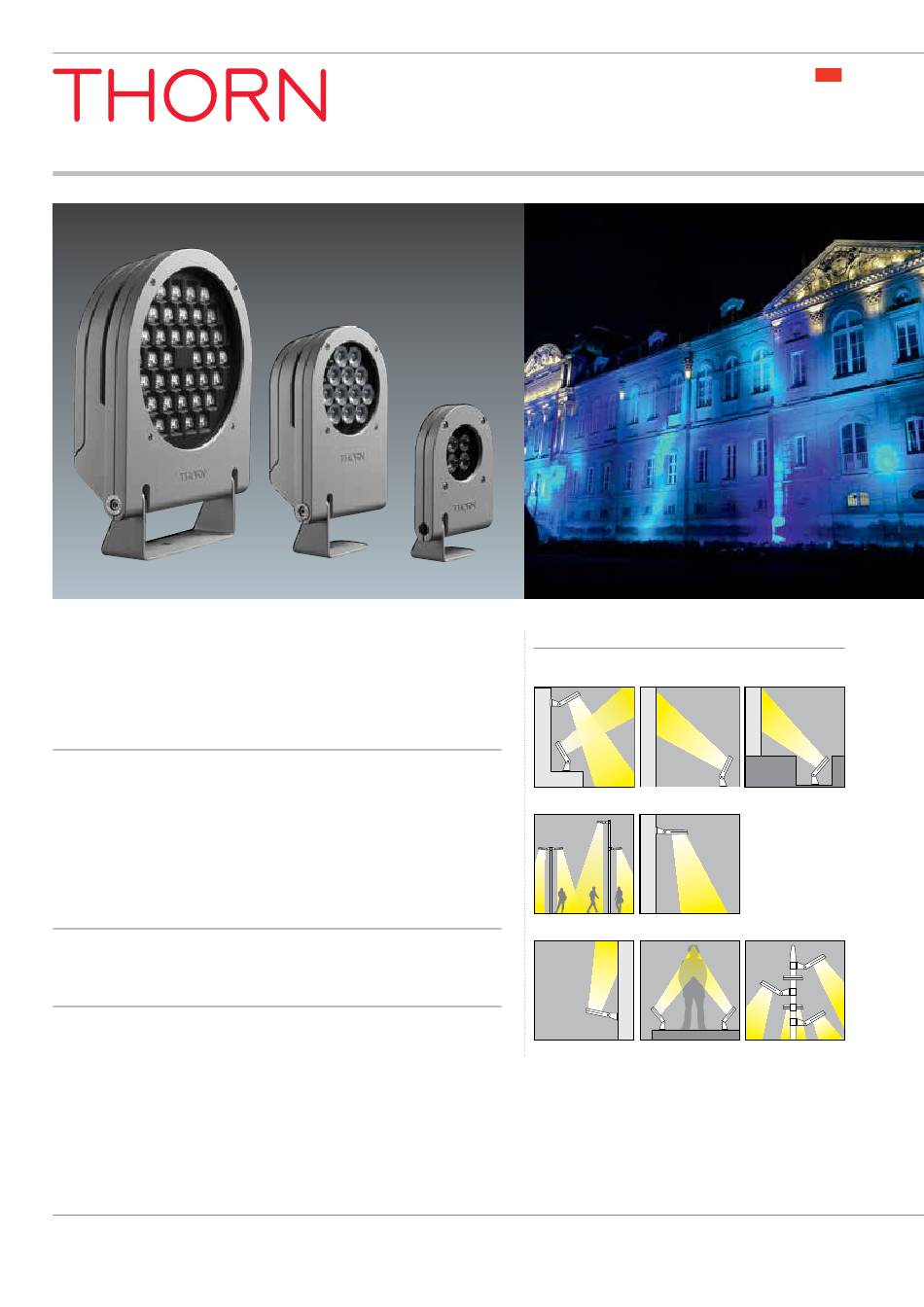

LED-Scheinwerfer in 3 Baugrößen für
vollkommene Flexibilität durch eine
Kombination aus leistungsstarken LEDs
und großer Auswahl an Lichtverteilungen
• Innovatives, kompaktes Design mit eingebautem Betriebsgerät für mittlere und
große Bauform. (Externes Betriebsgerät für kleine Bauform)
• Unendlich viele Möglichkeiten bei der Lichtplanung in Bezug auf LED-Farben,
Lichtverteilung, Zubehör und Lichtstärke in drei Bauformen
• Manuelles Dimmen bei monochromatischen Strahlern (mittelgroß und groß)
sowie DMX-Steuerung bei RGB-Versionen für beeindruckende Lichteffekte
• Alle Bauformen sind (auf Anfrage) speziell für hohe Umgebungstemperaturen
(bis zu 50°C) auch mit externem Betriebsgerät verfügbar
Anwendungsbereiche
• Fassadenbeleuchtung
• Anstrahlung & Illumination
LED Informationen
• Kleine Bauform: 4 LEDs, Mittlere Bauform: 12 LEDs, Große Bauform: 36 LEDs
• 40.000 Std. @ L70 Ta 25°C bzw. 50°C, je nach Bauform
• 9 bis 18 W für kleine Bauform. Bis zu 62 Llm/W.
Lichtausbeute des LED-Moduls: 92 lm/W für 4000 K bei 1 A.
• 27 bis 46 W für mittlere Bauform. Bis zu 54 Llm/W.
Lichtausbeute des LED-Moduls: 92 lm/W für 4000 K bei 1 A.
• 95 bis 126 W für große Bauform. Bis zu 67 Llm/W.
Lichtausbeute des LED-Moduls: 105 lm/W für 4000 K bei 700 mA.
• Farbtemperatur 3000 K und 4000 K für alle Bauformen. 6000 K nur verfügbar
für große Bauform. Andere Farbtemperaturen auf Anfrage
• Farbwiedergabe von mindestens Ra 80 für die Varianten mit 3000 K und 4000 K.
(Ra 70 für 6000 K)
www.thornlighting.de/CON2
Contrast 2 LED
Sèvres Keramik-Museum, Beleuchtungskonzept: Roger Narboni, CONCEPTO.
Installation: Bouygues Energy & Services. Foto: © CONCEPTO.
Beleuchtungsoptionen
Contrast 2 LED kann sowohl ebenerdig, als auch in Einbautöpfen,
an Fassaden oder an zweckbestimmten Lichtmasten montiert werden
Wandmontage
Anwendung für Fußgängerbereiche mit Mast- bzw. Wandmontage
Fassadenbeleuchtung
Akzentuierung
NEU
Montage im
Bodeneinbautopf
Mastmontage
Werbung
Verwandte Anleitungen für Thorn Contrast 2 LED
Inhaltszusammenfassung für Thorn Contrast 2 LED
- Seite 1 Contrast 2 LED Sèvres Keramik-Museum, Beleuchtungskonzept: Roger Narboni, CONCEPTO. Installation: Bouygues Energy & Services. Foto: © CONCEPTO. LED-Scheinwerfer in 3 Baugrößen für Beleuchtungsoptionen vollkommene Flexibilität durch eine Contrast 2 LED kann sowohl ebenerdig, als auch in Einbautöpfen, an Fassaden oder an zweckbestimmten Lichtmasten montiert werden Kombination aus leistungsstarken LEDs und großer Auswahl an Lichtverteilungen • Innovatives, kompaktes Design mit eingebautem Betriebsgerät für mittlere und große Bauform. (Externes Betriebsgerät für kleine Bauform) • Unendlich viele Möglichkeiten bei der Lichtplanung in Bezug auf LED-Farben, Montage im Wandmontage Bodeneinbautopf Lichtverteilung, Zubehör und Lichtstärke in drei Bauformen • Manuelles Dimmen bei monochromatischen Strahlern (mittelgroß und groß) sowie DMX-Steuerung bei RGB-Versionen für beeindruckende Lichteffekte • Alle Bauformen sind (auf Anfrage) speziell für hohe Umgebungstemperaturen (bis zu 50°C) auch mit externem Betriebsgerät verfügbar Anwendungsbereiche Anwendung für Fußgängerbereiche mit Mast- bzw. Wandmontage • Fassadenbeleuchtung • Anstrahlung & Illumination LED Informationen • Kleine Bauform: 4 LEDs, Mittlere Bauform: 12 LEDs, Große Bauform: 36 LEDs...
- Seite 2 Normen Leuchtmittel Möglichkeiten der Lichtverteilung Es stehen drei vorgegebene Ausstrahlwinkel zur Auswahl: Lichtverteilung Ausstrahlwinkel kreisförmig, elliptisch oder asymmetrisch. Klein Mittel/Groß Standardmäßige Ausstrahlwinkel bei mittleren und großen Bauformen reichen von 8° bis 50 x 50°. Kreisförmig 12° 8° Ausstrahlwinkel bei kleiner Bauform: 12°, 32° und 44 x 12°. 32° 24° Standardversionen: Die kleine und mittlere Bauform ist verfügbar in weiß (3000 K and 4000 K), in unterschiedlichen monochromen Farben 36° (rot, grün und blau) oder als RGB DMX. Gelb, 2700 K und 6000 K sind auf Anfrage erhältlich. Elliptisch Die große Bauform ist verfügbar in weiß (3000 K, 4000 K 44 x 12° 8 x 16° und 6000 K) und als RGB/DMX-Version. Sonstige Farben: Rot, grün, blau, gelb und 2700 K auf Anfrage. Für alle Bauformen sind RGBW, RGBA bzw. “tunable white” Asymmetrisch (einstellbares Weiß) verfügbar. 50 x 50° Auf Anfrage sind Versionen für hohe Umgebungstemperaturen 30° Abweichung verfügbar. Lichtverteilung bei der Verwendung von holographischen Filtern • Es stehen eine Auswahl an Licht formenden holographischen Filtern und Zubehör zur Verfügung.
- Seite 3 Contrast 2 LED Einstellung der holographischen Folie Material/Ausführung Kleine Bauform Externes Betriebsgerät für kleine Bauform – monochromatisch bzw. Leuchtengehäuse aus Aluminiumdruckguss EN AC 47100 DF, RGB/DMX. Zugang über 4 Sechskantschrauben am Betriebsgerät für silbergrau 150 bis zu 2 kleine Strahler und über 6 Schrauben am Betriebsgerät für bis Abdeckung: gehärtetes Sicherheitsglas in 4mm Stärke zu 4 kleine Strahler. Dichtung: EPDM monochromatische Version: Vorverdrahtet mit H07RNF-Kabel, Schrauben: Edelstahl 1,5 m lang. Mittlere und große Bauformen, geeignet für hohe RGB/DMX-Version: Vorverdrahtet mit H07RNF-Kabel, 1,5 m lang. Umgebungstemperaturen, vorverdrahtet mit 1,5 m Kabel. Gerätebox für 2 Leuchten, monochromatisch: Anschlussboxen für: 4 Kabelverschraubungen und Durchverdrahtung. 1 bis 2 Scheinwerfer (kleine Bauform): Aluminiumdruckguss Gerätebox für 4 Leuchten, monochromatisch: EN AC 44100 KF, poliert, silbergrau 150 6 Kabelverschraubungen und Durchverdrahtung. Dichtung: EPDM Gerätebox für eine Leuchte RGB/DMX: Schrauben: Edelstahl 5 Kabelverschraubungen für Durchverdrahtung, 1 bis 4 Scheinwerfer (kleine Bauform) bzw. 1 Schweinwerfer Netzanschluss und DMX. (kleine Bauform) in RGB: Aluminiumdruckguss EN AB 47100, Kabelverschraubungen für Kabel mit Ø 8 bis 13 mm.
- Seite 4 Normen Leuchtmittel Umgebungstemperatur und Einsatzorte mit 0 – 95 % Luftfeuchtigkeit Version für hohe Umgebungstemperaturen Standard Externes Betriebsgerät Für Innen- und Außenbereiche Weiß Farbe Weiß Farbe 700 mA 700 mA Gehäuse: + 50°C Gehäuse: + 50°C 700 mA Kleine Gehäuse: + 50°C 700 mA Betriebsgeräte 1-2: + 35°C Betriebsgeräte 1-2: + 35°C Gehäuse: + 50°C Gehäuse: + 50°C Bauform Betriebsgeräte: + 35°C Kleine Gehäuse: + 50°C Betriebsgeräte 1-4: + 25°C...
- Seite 5 Contrast 2 LED Bestellinformationen Mittel - Standardversionen - Für Innen- und Außenbereiche Kleine Bauform (S) Bestell- Lichtaustrittswinkel Beschreibung Gewicht (kg) Betriebsgeräte müssen bei Versionen für hohe Umgebungstemperaturen separat nummer bestellt werden. Monochromatisch Für monochrome Versionen gibt es zwei mögliche Betriebsgeräte: für bis zu LED-Fluter 2 Leuchen sowie für bis zu 4 Leuchten. CONTRAST 2 LED M 12L105 R/S 8° 830 96261331 Weiße Versionen werden von 1 A gesteuert, einfarbige von 0,7 A. Achten Sie CONTRAST 2 LED M 12L105 R/S 8° 840 96263223 bei der Bestellung darauf, die korrekte Anschlussbox mit zu bestellen. 8°...
- Seite 6 Normen Leuchtmittel Bestellinformationen Mittel - Versionen für hohe Umgebungstemperaturen - Für Innen- und Außenbereiche Klein Bestell- Lichtaustrittswinkel Beschreibung Gewicht (kg) Ohne Betriebsgeräte nummer Für monochrome Versionen gibt es zwei mögliche Betriebsgeräte: Monochromatisch für bis zu 2 Leuchten und für bis zu 4 Leuchten. LED-Fluter Weiße Versionen werden von 1A gesteuert, einfarbige von 0,7A. Achten Sie 8° CONTRAST 2 LED M 12L105 R/S 8° 830 KIT 96261821 bei der Bestellung darauf, die korrekte Anschlussbox mit zu bestellen 24° CONTRAST 2 LED M 12L105 R/S 24° 830 KIT 96261822 RGB DMX-Versionen benötigen den Netzanschluss/das DMX-Betriebsgerät 36°...
- Seite 7 Contrast 2 LED Kleine Versionen Mittlere Versionen Große Versionen Standard und hohe Umgebungstemperaturen Standard Standard Netzanschlussbox Hohe Umgebungstemperaturen Hohe Umgebungstemperaturen Monochromatisch für 1 bis 2 Leuchten Netzanschlussbox Netzanschlussbox 98 118 98 118 186 147 186 147 Monochromatisch Monochromatisch für 1 bis 4 Leuchten Monochromatisch 98 118 98 118 186 147 98 118 186 147 186 147 RGB DMX Einbautöpfe...
- Seite 8 Normen Leuchtmittel Große Versionen 38.0 12 lx 7 lx 7 lx 16.2 22 lx 28.5 33 lx 26 lx 12 lx 26.5m 14 lx 11.3 39 lx Ø 19.5m Ø 21.6m 6.8m 19.0 47 lx 67 lx Ø 12.9m 19.9 44 lx Ø...
- Seite 9 Contrast 2 LED Mittlere Versionen 22.8 10 lx 7 lx 16 lx 16.2 30 lx 17.1 12 lx 17 lx 13 lx 15.9m 28 lx 11.3 84 lx Ø 13.0m 6.6m 11.4 Ø 8.6m 38 lx 25 lx 11.9 Ø 6.5m 63 lx Ø...
- Seite 10 Normen Leuchtmittel Kleine Versionen 17 lx 9 lx 15.2 9 lx 30 lx 17 lx 10.1 3.4m Ø 4.7m Ø 6.8m 20 lx 69 lx 37 lx Ø 3.5 Ø 5.1 35 lx Ø 2.4 Ø 3.4 274 lx 149 lx Ø...
- Seite 11 Mast für urbane Bereiche mit Optionen zur projektspezifischen Individualisierung • Die einzigartige Form komplimentiert das innovative Design der Contrast 2 LED • Verschalungen aus Holz bzw. Metall sind erhältlich. Die Metallverschalung kann kundenspezifisch bedruckt werden (Abb. C, D, E und F) • Die diagonale Aussparung oben am Mast erlaubt einen Neigungswinkel von bis zu 60° für flexible Zielflächenbeleuchtung. (Abb. A und B) • Das untere Mastende weist ein multifunktionales, diagonal abgeflachtes Designelement auf. Dieses kann optional mit einem klaren oder farbigen Einsatz individualisiert werden um eine Lichtreflexion auf dem Element zur erzeugen, wenn Contrast 2 LED eingeschaltet ist Material Mast aus Stahl S235. Rechteckiger Mast mit Verjüngung auf halbe Maststärke im oberen Bereich: Verzinkter Stahl Pulverbeschichteter Stahl mit 1 RAL Pulverbeschichteter Stahl mit 2 RAL, innen/außen bzw. nur Fuß. Der auf halbe Maststärke verjüngte Teil kann mit Holz- oder Metalleinlagen mit individualisiertem Druck verschalt werden. Weitere Informationen erhalten Sie von Ihrem Thorn Kundenberater. Abmessungen Mastlänge: 4m, 5m und 6m Querschnitt: 200 x 120 mm für Contrast 2 LED, mittlere Bauform. Querschnitt: 300 x 150 mm für Contrast 2 LED, große Bauform. Masttürabmessungen: 500 x 90 mm. Montage Abb. C Abb. D Abb. E Abb. F Einfache Installation mit 2 Schrauben und dem Standard-Haltebügel für Contrast 2 LED. www.thornlighting.de/CON2...
- Seite 12 Abb. A - Mastspitze mit Aussparung Abb. B - Neigungswinkel von bis zu Diagonale Aussparung Mastspitze 60° für flexible Zielflächenbeleuchtung Höhe: 4m Höhe: 5m Höhe: 5m Höhe: 6m Höhe: 6m Höhe: 6m Leuchten: 1 mittlere Leuchten: 1 mittlere Leuchten: 2 mittlere Leuchten: 1 große Leuchten: 1 große Leuchten: und 1 kleine Bauform und 1 kleine Bauform Bauformen und 3 kleine Bauformen und 1 mittlere Bauform 2 große Bauformen www.thornlighting.de/CON2...
- Seite 13 Für die Platzgestaltung Ein innovativer, ästhetisch anspruchsvoller, quadratisch-konischer Mast als Alternative zur klassischen zylindrischen Form • Erhältlich mit glatter Oberfläche bzw. mit sechs flachen Kerben. Die Kerben eignen sich zur Befestigung von Contrast 2 LED-Leuchten und stellen außerdem ein weiteres dekoratives Element dar (Abb. A und B) • Die Ausrichtung der Strahler kann je nach gewünschter lichttechnischer Wirkung verstellt werden • An hohen Masten können standardmäßig vier große Contrast 2 LED- Leuchten angebracht werden; je nach Einbaubedingungen können weitere Leuchten hinzugefügt werden • Diverse Befestigungsoptionen mit Rahmen für eine Vielzahl von Anwendungsbereichen (Abb. C & D) plus Mastverlängerung Material Mast aus Stahl S235. 10m-Mast lieferbar in 1 Stück, höhere Maste in 2 Teilen. Verzinkter Stahl bzw. pulverbeschichteter Stahl mit 1 RAL Weitere Informationen erhalten Sie von Ihrem THORN Kundenberater Abmessungen 10m mit Querschnitt des Mastfußes: 210 x 210 mm 12m mit Querschnitt des Mastfußes: 255 x 255 mm 14m mit Querschnitt des Mastfußes: 300 x 300 mm Masttürabmessungen: 500 x 90 mm Montage Einfache Installation mit 2 Schrauben und dem Standard-Haltebügel für Contrast 2 LED. Für die Installation von mehr als 4 Contrast 2 LED-Leuchten, wenden Sie Abb. A Abb. B Abb. C Abb. D sich an Ihren Thorn Kundenberater für eine Validierungsstudie. www.thornlighting.de/CON2...
- Seite 14 Abb. E Abb. A und B - Die Kerben eignen sich zur Befestigung von Contrast 2 LED-Leuchten Abb. F Höhe: 12m Höhe: 14m Höhe: 10m Höhe: 10m Leuchten: 4 große Bauformen Leuchten: 4 große Bauformen Leuchten: 4 große Bauformen Leuchten: 4 große Bauformen www.thornlighting.de/CON2...
