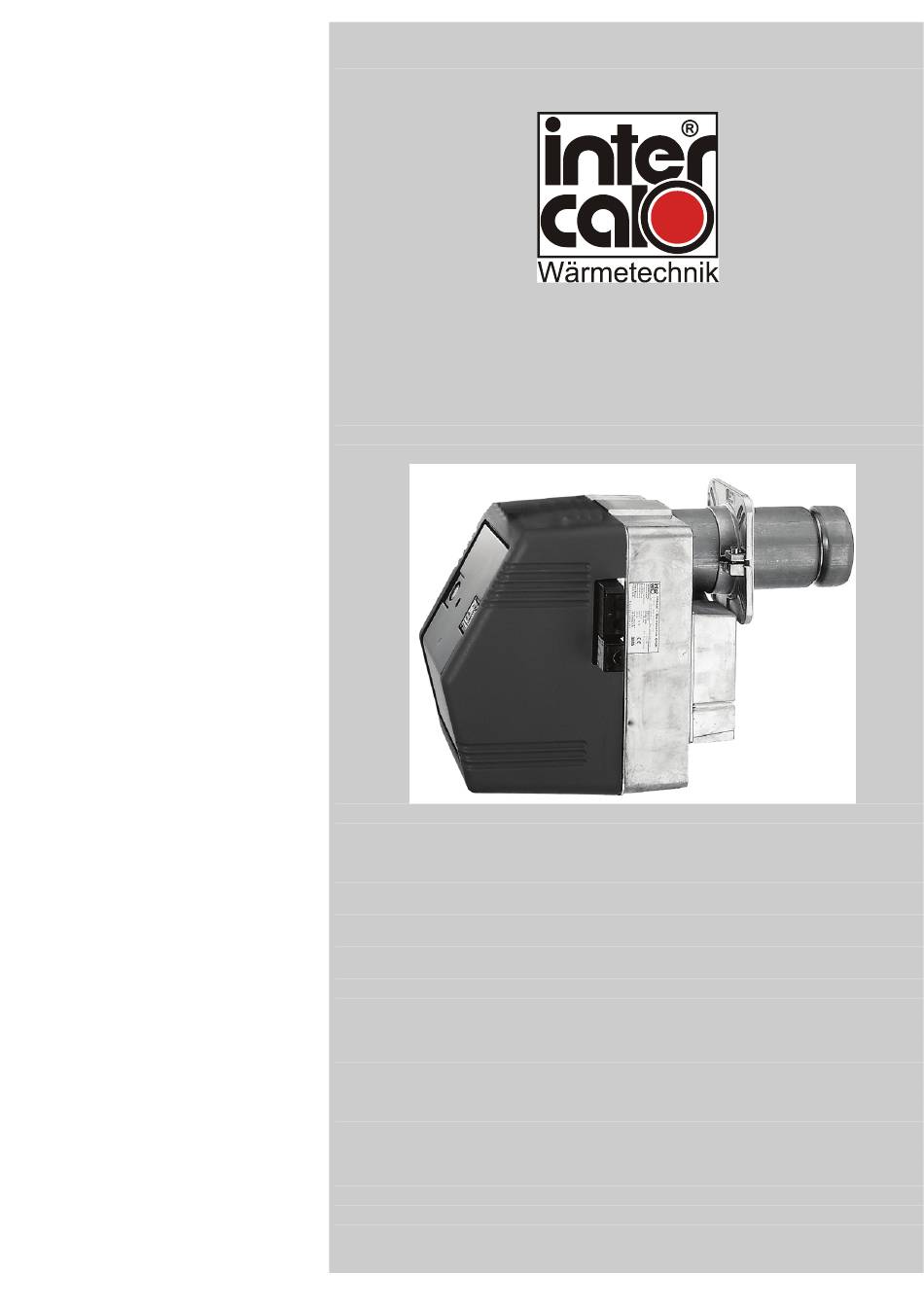

- Seite 1 Montage Betrieb Wartung Bedienung SL 44 – SL 44/2 SL 55 – SL 55/2 SL 66 – SL 66/2 Druckerstäuberbrenner für Heizöl EL...
-
Seite 2: Inhaltsverzeichnis
SL 44 (/2); SL 55(/2), SL 66 (/2) Inhalt Seite Technische Daten und Abmessungen ................3 Warnungen und Sicherheitshinweise ................. 4 Montage des Ölbrenners ....................5 Bitte bei der Inbetriebnahme beachten ................6 Brennereinstellung ......................7 Die Brenner-Grundeinstellung ................... 11 Elektroanschluss und Schaltplan .................. -
Seite 3: Abmessungen Und Technische Daten
SL 44 (/2); SL 55(/2), SL 66 (/2) 1. Abmessungen und Technische Daten Brennertyp Ø G Ø L Ø LK SL 44 290 360 50 - 175 120 160 - 200 190 SL 44/2 290 360 50 - 175 120 160 - 200 190... -
Seite 4: Warnungen Und Sicherheitshinweise
SL 44 (/2); SL 55(/2), SL 66 (/2) 2. Warnungen und Sicherheitshinweise HINWEIS WICHTIGER HINWEIS ZUR Lesen Sie die Montageanleitung des ÖLTANKBEFÜLLUNG Brenners vor Montage und Vor dem Befüllen des Tanks ist der Inbetriebnahme sorgfältig durch. Ölbrenner abzuschalten. Damit die Nichtbeachtung oder unsachgemäße... -
Seite 5: Montage Des Ölbrenners
SL 44 (/2); SL 55(/2), SL 66 (/2) 3. Montage des Ölbrenners 3.1 Einschubtiefen Bei einigen Feuerraumversionen sind bestimmte Einschubtiefen des Brennerflammrohres zu beachten: 3.2 Elektroanschluss Der Elektroanschluss erfolgt über eine Steckverbindung nach DIN EN 226, deren Buchsenteil am Brenner angebaut ist. Örtliche EVU- und VDE-Vorschriften beachten. -
Seite 6: Bitte Bei Der Inbetriebnahme Beachten
SL 44 (/2); SL 55(/2), SL 66 (/2) 4. Bitte bei der Inbetriebnahme beachten 4.1 Abgastemperatur 4.4 Betriebsstundenzähler Die Abgastemperatur sollte sich im Bereich Zur Kontrolle des Ölverbrauchs wird die von 160°C bis 200°C befinden. Bei Lieferausführung des Brenners mit einem Temperaturen unter 160°C besteht unter... -
Seite 7: Brennereinstellung
Sollte bei ganz geschlossener Luftklappe der Luftüberschuss der Verbrennung noch zu hoch sein, so ist die Einlaufdüse auf einen 5.3.1 mit Stellschraube bei SL 44 und SL 66 geringeren Druck einzustellen. (einstufig) Sollte bei fast ganz geöffneter Luftklappe der Durch die Verstellung der Luftklappe wird die Luftüberschuss der Verbrennung noch zu... - Seite 8 SL 44 (/2); SL 55(/2), SL 66 (/2) Funktion und Einstellung des Luftklappenstellantriebes Connectron LKS 130 Der Stellmotor LKS 130 verfügt über drei Haltepositionen sowie einen Schaltkontakt für das Magnetventil 2. 1.) Luftabschluss Ist der Brenner nicht in Betrieb befindet sich der Stellmotor in der Stellung Luftklappenabschluss (Skalenwert Stellung 0).
- Seite 9 SL 44 (/2); SL 55(/2), SL 66 (/2) Einstellung der Luftklappe mit Luftklappenstellantrieb: Einstellung "Luftmenge Stufe 1" (Verstellhebel blau): 4-polige Vielfachsteckverbindung (Thermostat Stufe 2) trennen. Verstellhebel "Luftmenge Stufe 2" (orange) und Verstellhebel "Magnetventil 2" (schwarz) so weit im Uhrzeigersinn verdrehen, dass beide Schaltnocken zunächst nicht gedrückt sind, um die Einstellung der Schaltnocke...
- Seite 10 SL 44 (/2); SL 55(/2), SL 66 (/2) Nach der Montage des Pumpendruckmanometers, kann der Brenner (4-poliger Stecker nicht gesteckt) durch Fachpersonal in Betrieb genommen werden. Jetzt wird der Pumpendruck der ersten Stufe auf den gewünschten Wert eingestellt. Der CO -Gehalt des Abgases sollte sofort kontrolliert und gegebenenfalls über den Luftklappenstellmotor (blauer Hebel) korrigiert werden...
-
Seite 11: Die Brenner-Grundeinstellung
SL 44 (/2); SL 55(/2), SL 66 (/2) 6. Die Brenner-Grundeinstellung Die Brennerleistung mit den zugehörigen unverbindlichen Vorgaben für Pumpendruck und Lufteinstellung kann aus der nachstehenden Tabelle entnommen werden. Die Messwerte wurden mit Öl von ca. 20 °C Öltemperatur ermittelt. -
Seite 12: Elektroanschluss Und Schaltplan
SL 44 (/2); SL 55(/2), SL 66 (/2) 7. Elektroanschluss und Schaltplan Schaltplan für einstufige Brennerausrüstung mit Anfahrentlastung: Bei Brennern ohne Anfahrentlastung fehlt Ventil 2. Schaltplan für zweistufige Brennerausrüstung:... -
Seite 13: Ölanschluss (Rohrleitungsdimensionierung)
SL 44 (/2); SL 55(/2), SL 66 (/2) 8. Ölanschluss 1-Strang-Anlage mit tiefer liegendem Tank Führen Sie die Montage nach den gültigen technischen Regeln mit den vorgeschrie- benen Sicherheitseinrichtungen z.B. Anti- heberventil durch. Generell ist eine Einstrang Ölversorgung mit automatischem Einstrang-Entlüfterfilter zu empfehlen. - Seite 14 SL 44 (/2); SL 55(/2), SL 66 (/2) 2-Strang-Anlage mit höher liegendem Tank H [m] Ø 8 111 104 [mm] Ø 10 150 150 150 150 150 142 [mm] 2-Strang -Anlage mit tiefer liegendem Tank H [m] -0,5 -1,0 -1,5 -2,0 -2,5 -3,0 -3,5 -4,0 Ø...
-
Seite 15: Brennerstörungen Und Mögliche Ursachen
SL 44 (/2); SL 55(/2), SL 66 (/2) 9. Brennerstörungen und mögliche Ursachen Informieren Sie bei Bedarf Ihren Heizungsfachmann. Fehlfunktion Ursache Beseitigung Motor läuft nicht an Sicherung defekt austauschen Sicherheitsthermostat "aus" Thermostat einschalten Motor defekt austauschen Elektrische Zuleitung fehlerhaft kontrollieren System startet, schaltet jedoch nach 1. -
Seite 16: Pflege Und Wartung
SL 44 (/2); SL 55(/2), SL 66 (/2) 10. Pflege und Wartung ANLAGENSCHADEN durch fehlende oder mangelhafte Reinigung und Wartung. Lassen Sie einmal jährlich die gesamte Heizungsanlage von einer Fachfirma warten. Wir empfehlen Ihnen, einen Vertrag für die jährlich wiederkehrenden Wartungsarbeiten abzuschließen. -
Seite 17: Außerbetriebnahme
SL 44 (/2); SL 55(/2), SL 66 (/2) 11. Außerbetriebnahme 12. Garantiebedingungen ANLAGENSCHADEN Die allgemeine Garantiezeit für unsere Geräte durch Frost. beträgt 24 Monate nach erfolgter Lieferung, Die Heizungsanlage kann bei Frost ab Rechnungsdatum. einfrieren, wenn sie nicht in Betrieb ist. -
Seite 18: Hersteller- Und Konformitätserklärung
SL 44 (/2); SL 55(/2), SL 66 (/2) 13. Hersteller- und Konformitätserklärung... -
Seite 19: Inbetriebnahme Im Überblick
SL 44 (/2); SL 55(/2), SL 66 (/2) 14. Inbetriebnahme im Überblick Bezieht sich nur auf den Anfahrversuch, die Einregulierung erfolgt anschließend nach der ausführlichen Bedienungsanleitung. • Empfohlene Düse: 60° S Bei der Bestimmung der Düsengröße immer von einem Pumpendruck von 20 - 24 bar ausgehen. - Seite 20 SL 44 (/2); SL 55(/2), SL 66 (/2) technische Änderungen vorbehalten.
