D
21 100 802 - 1
1-10 V-Steuergerät
SUD12/1-10 V
für Universal-Dimmschalter
1 Schließer nicht potenzialfrei 600 VA
und 1-10 V-Steuerausgang 40 mA.
Stand-by-Verlust nur 0,9 Watt.
Das Steuergerät SUD12 kann in zwei
Schaltungsarten verwendet werden.

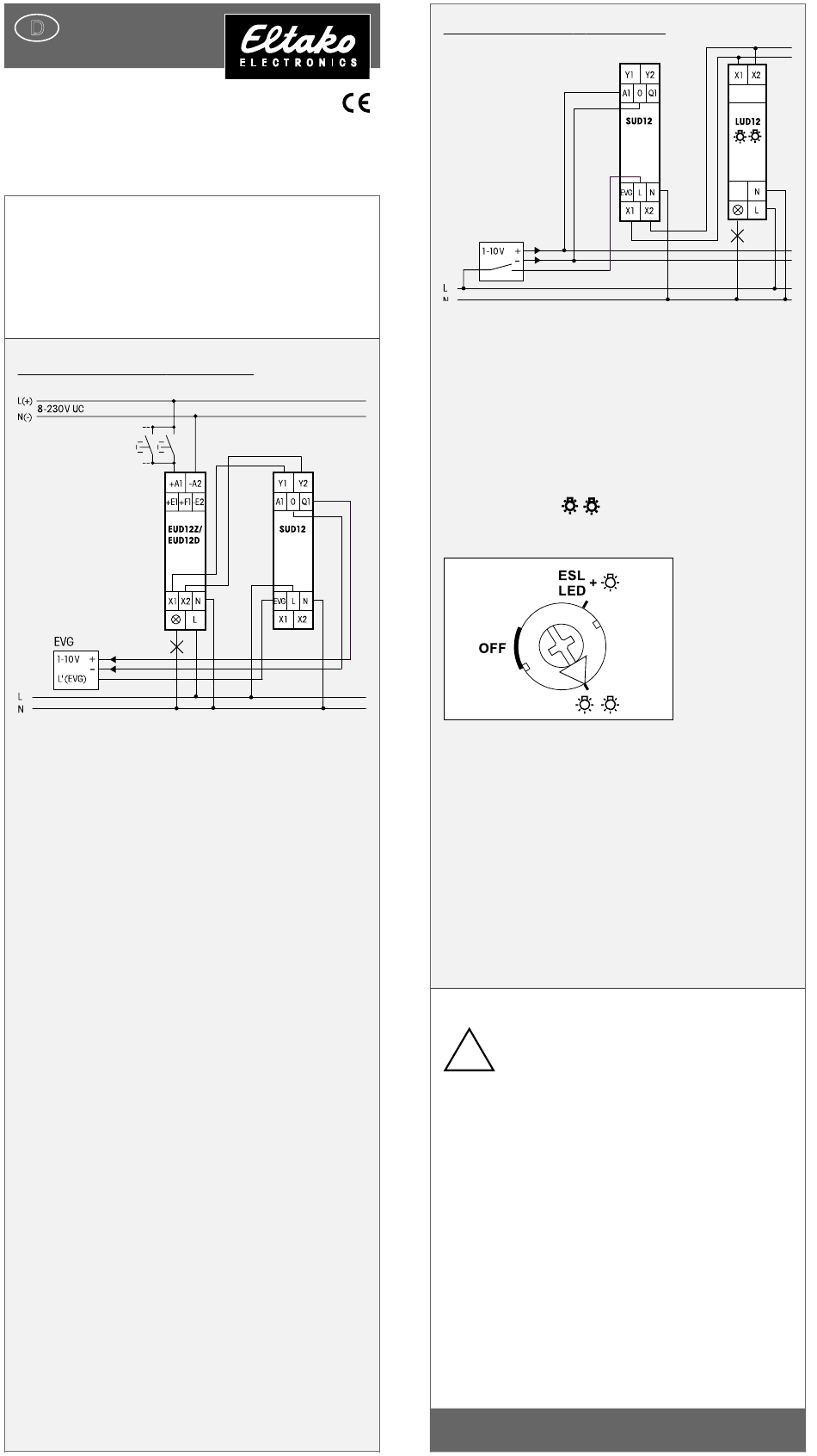

Schaltungsart 1-10 V-Ausgang
In dieser Schaltungsart können, in Verbindung
mit einem Universal-Dimmschalter EUD12Z
bzw. EUD12D, elektronische Vorschaltgeräte
und Trafos mit einer 1-10 V-Schnittstelle bis zu
40 mA Gesamt-Steuerstrom angesteuert werden.
Der EUD12Z bzw. EUD12D wird mit Tastern am
Universal-Steuerspannungs-Eingang örtlich
und ggf. zentral gesteuert und veranlasst das
SUD12 über die Anschlüsse Y1/ Y 2 zur
Regelung des 1-10 V-Ausganges 0/Q1 für die
Schnittstelle.
Die Ein- und Ausschaltung der Last erfolgt mit
einem bistabilen Relais an dem Ausgang EVG.
Schaltung im Nulldurchgang zur Kontakt-
schonung. Schaltleistung Leuchtstofflampen
oder NV-Halogenlampen mit EVG 600 VA.
Durch die Verwendung eines bistabilen
Relais gibt es auch im eingeschalteten
Zustand keine Spulen-Verlustleistung
und keine Erwärmung hierdurch. Nach der
Installation die automatische kurze
Synchronisation abwarten, bevor der geschaltete
Verbraucher an das Netz gelegt wird.
An den Universal-Dimmschalter EUD12 kann
gleichzeitig eine direkt dimmbare Lampe
angeschlossen werden. Außerdem kann der
Universal-Dimmschalter EUD12 mit Leistungs-
zusätzen LUD12 für direkt dimmbare Lampen
und Leuchten erweitert werden, wie in der
Bedienungsanleitung des LUD12 beschrieben.
Schaltungsart 1-10 V-Eingang
In dieser Schaltungsart kann, in Verbindung
mit einem an die Anschlüsse X1/ X2 ange-
schlossenen Leistungszusatz LUD12, der
Ausgang eines 1-10 V-Steuergerätes an A1/0 in
eine direkte Dimmfunktion umgesetzt werden.
Das Ein- und Ausschalten erfolgt ebenfalls extern
an L des SUD12.
Der Drehschalter des LUD12 muss unbedingt
in die Stellung
gestellt werden.
An das Steuergerät SUD12 können weitere
Leistungszusätze LUD12 in der Schaltungsart
"Leistungserhöhung mit zusätzlichen
Leuchten" angeschlossen werden, wie in der
Bedienungsanleitung des LUD12 beschrieben.
An den Steuereingang A1/ 0 kann auch direkt ein
100 K-Potentiometer zur Helligkeitsregulierung
angeschlossen werden. Wird der Eingang
A1/ 0 getrennt, dimmt der LUD12 auf maximale
Helligkeit.
Die Zugbügelklemmen der Anschlüsse müssen
!
geschlossen sein, also die Schrauben ein-
gedreht, um die Gerätefunktion prüfen zu
können. Ab Werk sind die Klemmen geöffnet.
Die Zugbügelklemmen der Anschlüsse müssen
!
geschlossen sein, also die Schrauben ein-
gedreht, um die Gerätefunktion prüfen zu
können. Ab Werk sind die Klemmen geöffnet.
Achtung !
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
10/ 2010 Änderungen vorbehalten.
(zusätzliche Leuchten)
