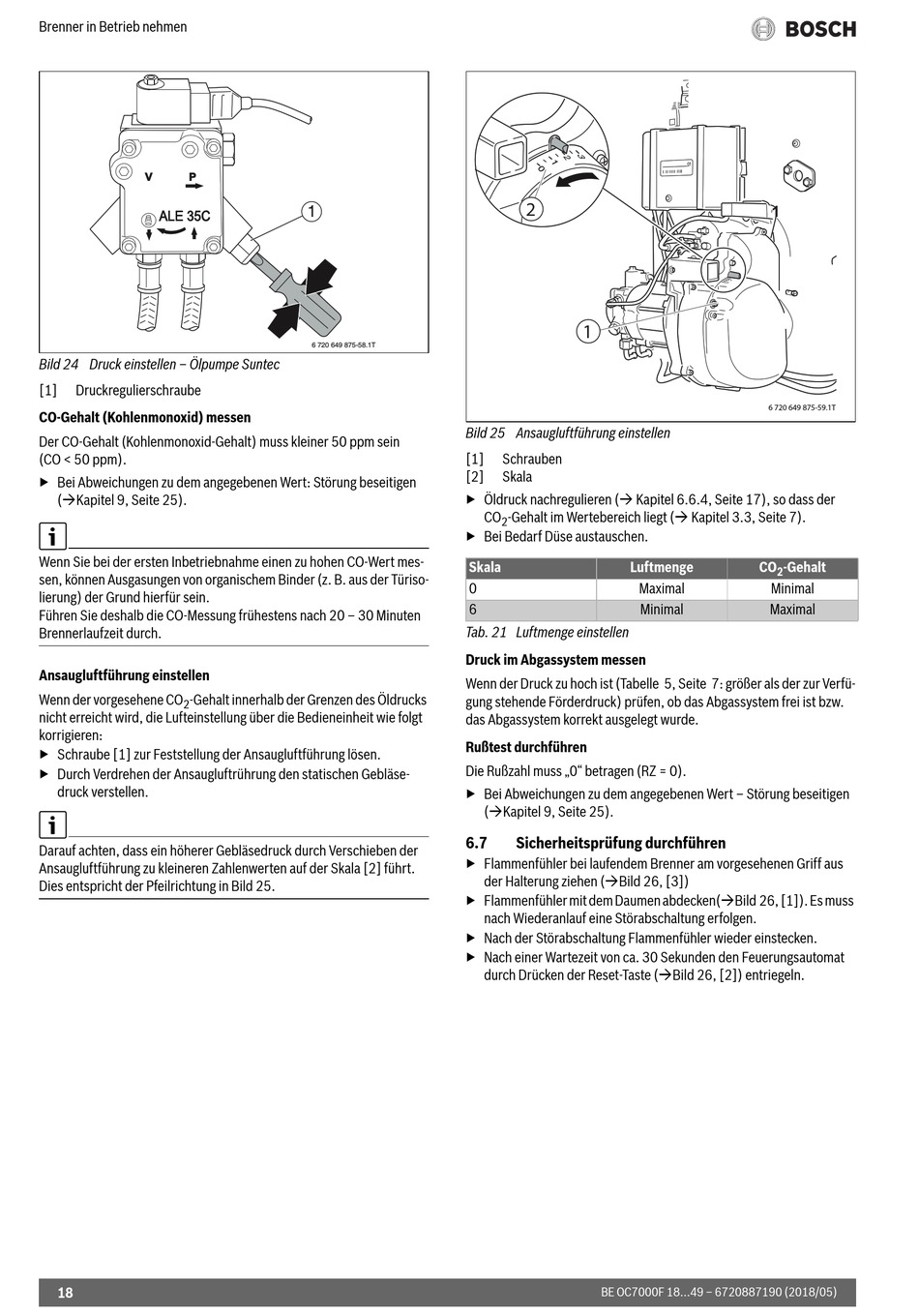

Brenner in Betrieb nehmen
Bild 24 Druck einstellen – Ölpumpe Suntec
[1] Druckregulierschraube
CO-Gehalt (Kohlenmonoxid) messen
Der CO-Gehalt (Kohlenmonoxid-Gehalt) muss kleiner 50 ppm sein
(CO < 50 ppm).
▶ Bei Abweichungen zu dem angegebenen Wert: Störung beseitigen
(Kapitel 9, Seite 25).
Wenn Sie bei der ersten Inbetriebnahme einen zu hohen CO-Wert mes-
sen, können Ausgasungen von organischem Binder (z. B. aus der Türiso-
lierung) der Grund hierfür sein.
Führen Sie deshalb die CO-Messung frühestens nach 20 – 30 Minuten
Brennerlaufzeit durch.
Ansaugluftführung einstellen
Wenn der vorgesehene CO -Gehalt innerhalb der Grenzen des Öldrucks
2
nicht erreicht wird, die Lufteinstellung über die Bedieneinheit wie folgt
korrigieren:
▶ Schraube [1] zur Feststellung der Ansaugluftführung lösen.
▶ Durch Verdrehen der Ansaugluftrührung den statischen Gebläse-
druck verstellen.
Darauf achten, dass ein höherer Gebläsedruck durch Verschieben der
Ansaugluftführung zu kleineren Zahlenwerten auf der Skala [2] führt.
Dies entspricht der Pfeilrichtung in Bild 25.
18
1
6 720 649 875-58.1T
Bild 25 Ansaugluftführung einstellen
[1]
[2]
▶ Öldruck nachregulieren ( Kapitel 6.6.4, Seite 17), so dass der
▶ Bei Bedarf Düse austauschen.
Skala
0
6
Tab. 21 Luftmenge einstellen
Druck im Abgassystem messen
Wenn der Druck zu hoch ist (Tabelle 5, Seite 7: größer als der zur Verfü-
gung stehende Förderdruck) prüfen, ob das Abgassystem frei ist bzw.
das Abgassystem korrekt ausgelegt wurde.
Rußtest durchführen
Die Rußzahl muss „0" betragen (RZ = 0).
▶ Bei Abweichungen zu dem angegebenen Wert – Störung beseitigen
6.7
▶ Flammenfühler bei laufendem Brenner am vorgesehenen Griff aus
▶ Flammenfühler mit dem Daumen abdecken(Bild 26, [1]). Es muss
▶ Nach der Störabschaltung Flammenfühler wieder einstecken.
▶ Nach einer Wartezeit von ca. 30 Sekunden den Feuerungsautomat
2
1
Schrauben
Skala
CO -Gehalt im Wertebereich liegt ( Kapitel 3.3, Seite 7).
2
Luftmenge
Maximal
Minimal
(Kapitel 9, Seite 25).
Sicherheitsprüfung durchführen
der Halterung ziehen (Bild 26, [3])
nach Wiederanlauf eine Störabschaltung erfolgen.
durch Drücken der Reset-Taste (Bild 26, [2]) entriegeln.
BE OC7000F 18...49 – 6720887190 (2018/05)
1
6 720 649 875-59.1T
CO -Gehalt
2
Minimal
Maximal
