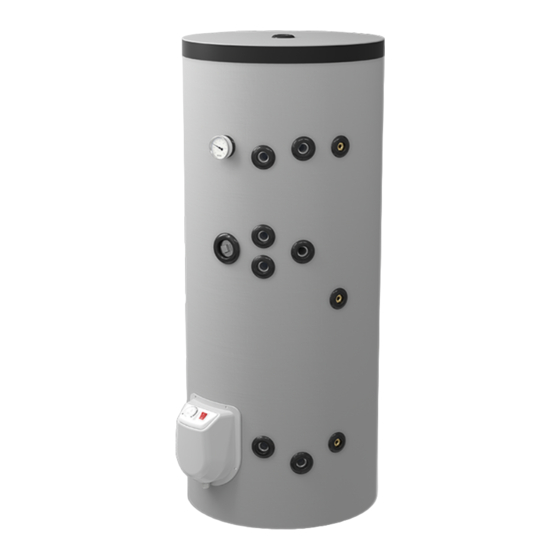

Eldom Invest 150 Technische Beschreibung, Montage-, Betriebs- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für 150:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 20

Quicklinks

ВОДОНАГРЕВАТЕЛИ ЕЛЕКТРИЧЕСКИ, БИТОВИ
BG
предназначени за монтиране на пода на помещението
ТЕХНИЧЕСКО ОПИСАНИЕ
ИНСТРУКЦИЯ ЗА МОНТИРАНЕ, ПОЛЗВАНЕ И ПОДДЪРЖАНЕ
ГАРАНЦИОННИ УСЛОВИЯ
HOUSEHOLD ELECTRIC WATER HEATERS
EN
designed for floor installation (standing water heaters)
TECHNICAL DESCRIPTION
MANUAL FOR INSTALLATION, OPERATION AND MAINTENANCE
WARRANTY AND WARRANTY CONDITIONS
ELEKTRO-WARMWASSERSPEICHER FÜR DEN HAUSGEBRAUCH
DE
für Bodenmontage
TECHNISCHE BESCHREIBUNG
MONTAGE-, BETRIEBS- UND WARTUNGSANLEITUNG
GARANTIEBEDINGUNGEN
CHAUFFE-EAUX ELECTRIQUES MENAGERS
FR
conçus pour montage sur le plancher de la pièce
DESCRIPTION TECHNIQUE
GUIDE D'INSTALLATION, UTILISATION ET ENTRETIEN
CONDITIONS DE GARANTIE
S BOILERS ELEKTRISCH, VOOR HUISHOUDELIJK GEBRUIK,
NL
geschikt voor vloerbevestiging
TECHNISCHE BESCHRIJVING
HANDLEIDING VOOR INSTALLATIE, BEDIENING EN ONDERHOUD
GARANTIEVOORWAARDEN
ÎNCĂLZITOARE DE APĂ ELECTRICE ȘI MIXTE, DE UZ CASNIC
RO
concepute pentru montarea pe podeaua încăperilor
CARACTERÍSTICAS TÉCNICAS
MANUAL DE INSTALACIÓN, PUESTA EN MARCHA Y MANTENIMIENTO
CONDICIONES DE GARANTÍA
ВОДОНАГРЕВАТЕЛИ ЭЛЕКТРИЧЕСКИЕ, БЫТОВЫЕ
RU
Предназначенные для установки на пол помещения
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
ИНСТРУКЦИЯ ПО УСТАНОВКЕ, ИСПОЛЬЗОВАНИЮ И ОБСЛУЖИВАНИЮ
ГАРАНТИЙНЫЕ УСЛОВИЯ
FVv180627
(
стр.
8)
(page 14)
(
seite
20)
(page 26)
(
pagina
32)
(
pagină
38)
(стр. 44)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eldom Invest 150

Inhaltszusammenfassung für Eldom Invest 150

  • Seite 1 ВОДОНАГРЕВАТЕЛИ ЕЛЕКТРИЧЕСКИ, БИТОВИ предназначени за монтиране на пода на помещението ТЕХНИЧЕСКО ОПИСАНИЕ ИНСТРУКЦИЯ ЗА МОНТИРАНЕ, ПОЛЗВАНЕ И ПОДДЪРЖАНЕ ГАРАНЦИОННИ УСЛОВИЯ стр. HOUSEHOLD ELECTRIC WATER HEATERS designed for floor installation (standing water heaters) TECHNICAL DESCRIPTION MANUAL FOR INSTALLATION, OPERATION AND MAINTENANCE WARRANTY AND WARRANTY CONDITIONS (page 14) ELEKTRO-WARMWASSERSPEICHER FÜR DEN HAUSGEBRAUCH...
  • Seite 5 BG – при налягане на водата във водопровода над 0,5 MPa EN – for water pressure in the mains above 0,5 MPa DE – bei Wasserleitungsdruck ab 0,5 MPa FR – lorsque la pression de l'eau dans le conduit passe au-dessus de 0,5 MPa NL –...
  • Seite 6 Клема Terminal Klemme Connexion Термоизключвател Thermal cut-out thermischer Auslöser Interrupteur thermique Термостат Thermostat Thermostat Thermostat Ключ Switch Schalter Bouton Нагревател Heating element Heizelement Thermostat Анод (опция) Anode (optional) Anode (Option) Anode (optionnel) Klem Bornă Клемма Thermoschakelaar Termo-întrerupător Термовыключатель Thermostaat Termostat Термостат...
  • Seite 8 ПРЕДУПРЕЖДЕНИЕ! Преди монтиране и ползване на водонагревателя, прочетете внимателно тази инструкция! лица, които ще монтират и евентуално ремонтират уреда в БЕЗОПАСНОСТ, ОСНОВНИ ИЗИСКВАНИЯ случай на повреда. Монтирането на водонагревателя и Преди да пристъпите към монтиране и пускане в действие на проверката...

  • Seite 9: Опазване На Околната Среда

    „I“ – водосъдържателят на уреда е от хром-никелова ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА џ легирана стомана. Този уред е маркиран в съответствие с Директивата за „F“ – Топлинната изолация на уреда е от експандиран џ отпадъците от електрическо и електронно оборудване полистирен...
  • Seite 10 гаранционните задължения на производителя и ВНИМАНИЕ! За уреди с топлообменници. Всички продавача, и са за сметка на неспазилия изискванията на допълнителни тръбни изходи (без тези на серпентините), тази инструкция. които няма да се свързват с водопроводната инсталация, както и отворите за допълнителни термостати и/или Отстраняването...
  • Seite 11 изходящата тръба) на водонагревателя. С В Ъ Р З В А Н Е К Ъ М Е Л Е К Т Р И Ч Е С К А Т А Отваря се кранът за източване или се завърта лостчето џ ИНСТАЛАЦИЯ...
  • Seite 12 Ползването на вградените във водонагревателя ПОЛЗВАНЕ НА ВОДОНАГРЕВАТЕЛЯ топлообменници (при уредите с такива) за затопляне на Монтираният и правилно свързан с водната и електрическата водата във водосъдържателя, се извършва по реда на инсталации водонагревател трябва да се пусне в предоставената инструкция за ползване от лицата, експлоатация...

  • Seite 13: Гаранционни Условия

    извършва задължително след свързването на сервизна фирма. водонагревателя към водопроводната инсталация и Когато водонагревателят е с електронен блок за управление, напълването на водосъдържателя му с вода, в процеса на в края на допълнителната специализирана инструкция са ползване на водонагревателя не по-рядко от един път на описани...

  • Seite 14: Environmental Protection

    WARNING! Before installation and operation with the appliance, read carefully the present manual! guide for use by qualified persons who will install and repair the KEY REQUIREMENTS FOR SAFETY unit in case of failure. Installation and commissioning of the unit is Before starting the installation of your appliance and its operation it not a warranty obligation of the seller and/or manufacturer.

  • Seite 15: Technical Description

    TECHNICAL DESCRIPTION WATER HEATER INSTALLATION ON THE FLOOR OF THE PREMISE Water heaters are designed for room floor installation to provide hot water for large family homes. The water heater can be installed only in normal fire safeguarded The heated water should correspond to the normative documents premises and where temperature cannot fall under 0 °C.
  • Seite 16 separate safety and non-return valves. scope of manufacturer or seller warranty liabilities and shall be at the expense of the party, which has not observed the present Water heater connection to the water supply network is shown on manual instructions. Fig 3.

  • Seite 17: Corrosion Protection

    technicians, from a company specializing in such services and in that the water tank is filled with water. CHECK! accordance with the requirements in the design. WARNING! Do never switch the appliance if there is a chance that the water in the water tank is frozen! This shall damage the appliance.

  • Seite 18: Warranty Conditions

    with the inspection deadline and timely replacement of the anode FAILURES is important for the effective protection of the tank from corrosion. If the water heater fails to heat water, check the external device for Both the assessment and replacement of the anode are not disconnection, and for single-phase devices if the switch key is off subject of manufacturer and seller warranty liabilities.
  • Seite 19 Damages due to freezing of water. џ Elemental perils, disasters and other force majeure џ circumstances. Non observance of the installation and operation manual. џ In cases, when a non authorized person has tried to repair џ any kind of a defect. In the above cases the defect will be repaired against relative payment.

  • Seite 20: Sicherheit, Allgemeine Warnhinweise

    WARNUNG! Bitte lesen Sie diese Bedienungsanleitung vor Montage und Inbetriebnahme des Warmwasserspeichers sorgfältig durch! installieren und eventuell reparieren werden, zur Verfügung zu SICHERHEIT, ALLGEMEINE WARNHINWEISE stellen. Die Installation des Warmwasserspeichers und die Lesen Sie unbedingt die Anweisungen und Warnungen in diesem Prüfung seiner Funktionstüchtigkeit liegen nicht in der H a n d b u c h v o r M o n t a g e u n d I n b e t r i e b n a h m e d e s Gewährleistungspflicht des Händlers und/oder des Herstellers.

  • Seite 21: Technische Daten

    Nächste Symbole: UMWELTSCHUTZ „I“ – Wasserbehälter aus hochlegiertem Chrom-Nickel-Stahl. џ Dieses Gerät ist entsprechend der Richtlinie für die Elektro- und „F“ – Wärmedämmung EPS џ Elektronik-Altgeräte (WEEE) gekennzeichnet. Indem Sie dafür „S“, „S2“, „S21“ – der Wasserbehälter hat einen oder zwei sorgen, das Gerät am Ende seiner Lebensdauer bei einem џ...
  • Seite 22 und gehen zu Lasten der Person, die hier angegebenen der Verpackung enthaltenen Teilen oder mit anderen Hinweise nicht beachtet hatte. geeigneten Teilen zu verschließen. Die Verbindungen müssen bei mindestens 1,6 MPa und Temperatur ab 100 Nur fachkundige Personen, die alle erforderlichen wasserdruckfest bleiben.

  • Seite 23: Betrieb Des Warmwasserspeichers

    elektrischen Schaltung des Geräts und mit Abbau des Flansches Fig. 6 angeschlossen. ( „Sternschaltung“, „Y”) von dem Wasserbehälter verbunden sind. Sämtliche Leitungsenden des Gerätestromkreises sind in der WARNUNG! Bei dem Ablassen des Wassers aus dem H a u p t s c h a l t t a f e l u n d i n d e m A n s c h l u s s p u n k t d e s Warmwasserspeichers an die Stromversorgungsanlage Wasserbehälter unbedingt alle erforderlichen Maßnahmen zur Vorbeugung von Schäden durch das abgelaufene Wasser...

  • Seite 24: Wartung, Instandhaltung, Bedienung

    Die einphasigen Warmwasserspeicher werden in der KORROSIONSSCHUTZ Betriebsart eingeschaltet, indem die mit „I“ gekennzeichnete Warmwasserspeicher mit emailliertem Wasserbehälter. Wippe des leuchtenden Wippschalters gedrückt wird. Die In jedem Warmwasserspeicher mit emailliertem Wasserbehälter gewünschte Wassertemperatur wird über den Drehknopf ist ein zusätzlicher Korrosionsschutz eingebaut. Dieser eingestellt.

  • Seite 25: Störungen

    muss das Wasser in dem Wasserbehälter UNBEDINGT Das Gerät wird nur zweckgemäß und nach Maßgabe der џ abzulassen – siehe den Abschnitt „Anschluss des Montage- und Gebrauchsanleitungen verwendet. Warmwasserspeichers an die Wasserleitung”. Die Garantie umfasst die Behebung sämtlicher Fabrikationsfehler, die Die Außenhülle und die Kunststoffteile des Warmwasserspeichers während der Garantiezeit auftreten können.
  • Seite 26 AVERTISSEMENT! Avant d’installer et utiliser le chauffe-eau, lisez attentivement ce guide! installer et éventuellement réparer l'appareil en cas de EXIGENCES DE SÉCURITÉ DE BASE dysfonctionnement. L'installation du chauffe-eau et la vérification Avant de procéder à l’installation et la mise en service du chauffe- de sa fonctionnalité...

  • Seite 27: Protection De L'environnement

    ”F“ - l'isolation thermique EPS PROTECTION DE L'ENVIRONNEMENT џ ”S”, “S2", “S2" - dans le réservoir d'eau sont intégrés un ou џ Cet appareil est marqué conformément la „DIRECTIVE sur le deux échangeurs de chaleur pour le chauffage de l'eau par traitement des déchets des appareils électriques usés“...
  • Seite 28 Le retrait de la palette de transport et l'installation de chauffe-eau moins 1,6 MPa et une température supérieure à 100°C. sur le plancher de la pièce doit être effectué que par des Afin de maintenir l'efficacité de l'appareil, nous recommandons de personnes qualifiées qui sont tenus de prendre toutes les revêtir / couvrir en plus avec un matériau calorifuge approprié...

  • Seite 29: L'alimentation Électrique

    BRANCHER L’ALIMENTATION D’ÉLECTRICITÉ AU câble d'alimentation (phase, neutre et de protection) ne doit pas CHAUFFE-EAU QUAND SA CUVE EST PARTIELLEMENT être inférieure à 2,5 mm2 à puissance d'électricité de 9 kW et de 4 OU TOTALEMENT VIDÉE D’EAU! Avant de remettre l'appareil à...

  • Seite 30: Protection Anti-Corrosion

    pour les ménages normaux. En cas de besoin d'une grande Chauffe-eau avec réservoir en acier à haute teneur en chrome quantité d'eau mélangée est nécessaire de tourner le bouton en - nickel. sens anti-horaire jusqu'à sa position maximale, pour atteindre une La protection contre corrosion de tels réservoirs et la longue vie température plus élevée de l'eau dans le réservoir.

  • Seite 31: Conditions De Garantie

    chauffe-eaux avec réservoir d'eau d'acier chrome-nickel. PROBLÈMES Tension du réseau d’alimentation électrique incompatible џ Si le chauffe-eau ne chauffe pas l'eau, vérifiez si la fiche du cordon avec la tension d'exploitation de l'appareil. d'alimentation est branchée, si l'interrupteur lumineux n'est pas en Dommages causés par le gel d'eau.
  • Seite 32 WAARSCHUWING! Lees deze handleiding zorgvuldig door vooraleer u dit toestel in gebruik neemt! het toestel zullen installeren en eventueel repareren bij storing. De VEILIGHEID, ALGEMENE EISEN installatie en de controle op de functionering van het toestel is Vóór de installatie en inbedrijfstelling van de boiler is het absoluut geen garantieverplichting van de verkoper en/of fabrikant.

  • Seite 33: Milieubescherming

    „S“, „S2“, „S21“ – in het waterreservoir zijn een of twee MILIEUBESCHERMING џ warmtewisselaars ingebouwd om het water te verwarmen Dit toestel is gekenmerkt in overeenstemming met Richtlijn van een alternatieve warmtebron (lokale waterverwarming, 2012/19/EU betreffende afgedankte elektrische en elektronische zonnecollector of dergelijke), afb.
  • Seite 34 mengkraan. AANSLUITEN VAN DE BOILER OP HET Open de afsluiter van koud water voor de boiler. WATERVOORZIENINGSSYSTEEM џ Wacht totdat de lucht uit de installatie komt en totdat een џ Het aansluiten van de boiler op het watervoorzieningssysteem flinke, krachtige waterstraal uit de kraan na een halve/hele mag worden uitgevoerd slechts door een gespecialiseerd minuut stroomt.

  • Seite 35: Elektrische Installatie

    gemonteerd worden bij elektrisch vermogen 9 kW en een AANSLUITEN VAN DE BOILER MET EEN zekerheid 25A bij elektrisch vermogen 12 kW. De elektrische W A R M T E W I S S E L A A R O P D E installatie waarop de boiler worden geïnstalleerd, moet zijn BIJVERWAMINGSINRICHTING gebouwd in overeenstemming met de geldende regelgeving.
  • Seite 36 te draaien zodat de temperatuur in het apparaat verder oploopt. Boiler met een vat van hoogwaardig chroom-nikkel staal Aangeraden wordt om de thermostaat knop in het ECO gebied te De bescherming tegen corrosie en een lange levensduur worden houden indien de boiler voor langere periodes aan staat zonder verzorgd dooreen goed gekozen stalen constructie, en de juiste direct gebruik van het warme water.
  • Seite 37 geëmailleerd waterreservoir; de elektrische geleidbaarheid STORINGEN is meer dan 200 μS/cm voor boilers met waterreservoir van Wanneer de boiler het water niet kan verwarmen, controleer dan of chroom-nikkel-staal. de buiteninrichting voor aan- en uitschakelen niet uitgeschakeld elektrische netspanning, verschillend van de nominale џ...
  • Seite 38 AVERTISMENT! Înainte de instalarea şi utilizarea încălzitorului citiţi cu atenţie aceste instrucţiuni! instala şi eventual - repara aparatul în caz de defecţiune. SIGURANŢA, CERINŢELE PRINCIPALE Instalarea încălzitorului de apă şi verificarea funcţionalităţii Înainte de a începe montarea şi utilizarea încălzitorului de apă, acestuia nu intră...

  • Seite 39: Descriere Tehnică

    aparatului arată că el nu trebuie tratat ca gunoi menajer. În schimb, Puterea electrică a încălzitoarelor de apă din grupurile de până la 200 este de 3 kW, pentru cele de 300-500 - până la 9 kW şi până la el trebuie returnat la un punct specializat de reciclare pentru 12 kW pentru restul.
  • Seite 40 În cazul în care ţevile instalaţiei de apă sunt realizate din cupru sau Rotiţi tija supapei combinate sau a dopului supapei џ dintr-un alt metal ce diferă faţa de cel al rezervorului de apă, combinate şi aşteptaţi timp de 30-60 sec ca de la orificiu să precum şi la folosirea unor elemente de legătură...
  • Seite 41 realizat proiectul respectiv pentru încălzirea apei din încălzitor cu capacului din plastic. După conectare, acesta trebuie instalat la ajutorul sursei alternative de căldură. Purtătorul de căldură trebuie loc. Este necesar ca în timpul conectării electrice să se acorde acţionat de către pompa de circulaţie. Pe post de purtător de atenţie sporită...
  • Seite 42 de apă cu email. Aceste servicii nu fac obiectul service-ul de Pornirea încălzitorului de apă cu trei faze în regim de lucru se va efectua prin comutarea cheii dispozitivului exterior în poziţie garanţie şi trebuie să fie efectuate numai de către specialişti. "Aprins", prin aceasta acţiune se va lumina lampa de control care AVERTISMENT! Pentru asigurarea funcţionării sigure şi fără...
  • Seite 43 încălzitorul de apă de la alimentarea electrică şi luaţi legătură cu semnalizatoare şi butoanele iluminate şi altele asemănătoare, cea mai apropiată companie autorizată de service. pentru schimbarea culorii suprafeţelor exterioare, modificarea În cazul în care încălzitorul de apă dispune de un bloc electric de formei dimensiunile şi amplasarea pieselor şi părţilor care sunt control, la sfârşitul instrucţiunii specializate sunt descrise expuse la influenţe, necorespunzătoare condiţiilor de utilizare...
  • Seite 44 ПРЕДУПРЕЖДЕНИЕ! Перед монтажом и использованием водонагревателя, прочитайте внимательно эту инструкцию! БЕЗОПАСНОСТЬ, ОСНОВНЫЕ ТРЕБОВАНИЯ возможно ремонтировать прибор в случае повреждения. Установка водонагревателя и проверка его функциональности Перед тем как приступить к монтажу и пуску в действие не являются гарантийным обязательством продавца и/или водонагревателя...

  • Seite 45: Защита Окружающей Среды

    „I“ – бак прибора из хромоникелевой легированной стали. ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ џ „F“ – тепловая изоляция EPS. џ Данный прибор маркирован в соответствии с Директивой об отходах от электрического и электронного оборудования „S“, „S2“, „S21“ – в бак встроены один или два џ...
  • Seite 46 случаях возможные убытки и потери не являются вниз, и должна быть расположена в среде, защищенной от предметом гарантийных обязательств производителя и замерзания, и ее концы должны быть постоянно открытыми к продавца, они остаются за счет того, кто нарушил атмосфере. требования этой инструкции. ВНИМАНИЕ! Для...
  • Seite 47 Отсоединяется водонагреватель от электрической сети Подключение водонагревателя с теплообменником к џ с помощью дополнительного устройства, и для большей дополнительному теплоисточнику производится только б е з о п а с н о с т и в ы к л ю ч а ю т с я э л е к т р и ч е с к и е квалифицированными...
  • Seite 48 использование запрещено. Последствия не входят в определенного значения. Выключение водонагревателя из объем гарантийных обязательств производителя и рабочего режима производится с помощью наружного продавца, и остаются за счет лица, нарушившего устройства. Встроенные в этих приборах термостаты не требования данной инструкции. имеют функции „Антизамерзание“. Подключение...

  • Seite 49: Гарантийные Условия

    Эти услуги не являются предметом гарантийного с п о м о щ ь ю н а р у ж н о г о у с т р о й с т в а в ы к л ю ч и т е обслуживания, и...
  • Seite 50 номинального напряжения прибора; Повреждениями вследствие замерзания воды; џ Чрезвычайными рисками, природными стихийными џ бедствиями и другими обстоятельствами форс-мажора; Несоблюдением инструкций по установке и эксплуатации; џ В случаях, когда была сделана попытка неуполномо- џ ченным лицом ремонтировать какой-либо дефект. В вышеперечисленных случаях дефект устраняется за оплату.

Diese Anleitung auch für:

75010001500500300200 ... Alle anzeigen
