Θήκη σκληρών δίσκων HDD 2.5" για PCI σχισμή
6. Ενδειξη LED
Λειτουργία
Τροφοδοσία
Χρήση HDD

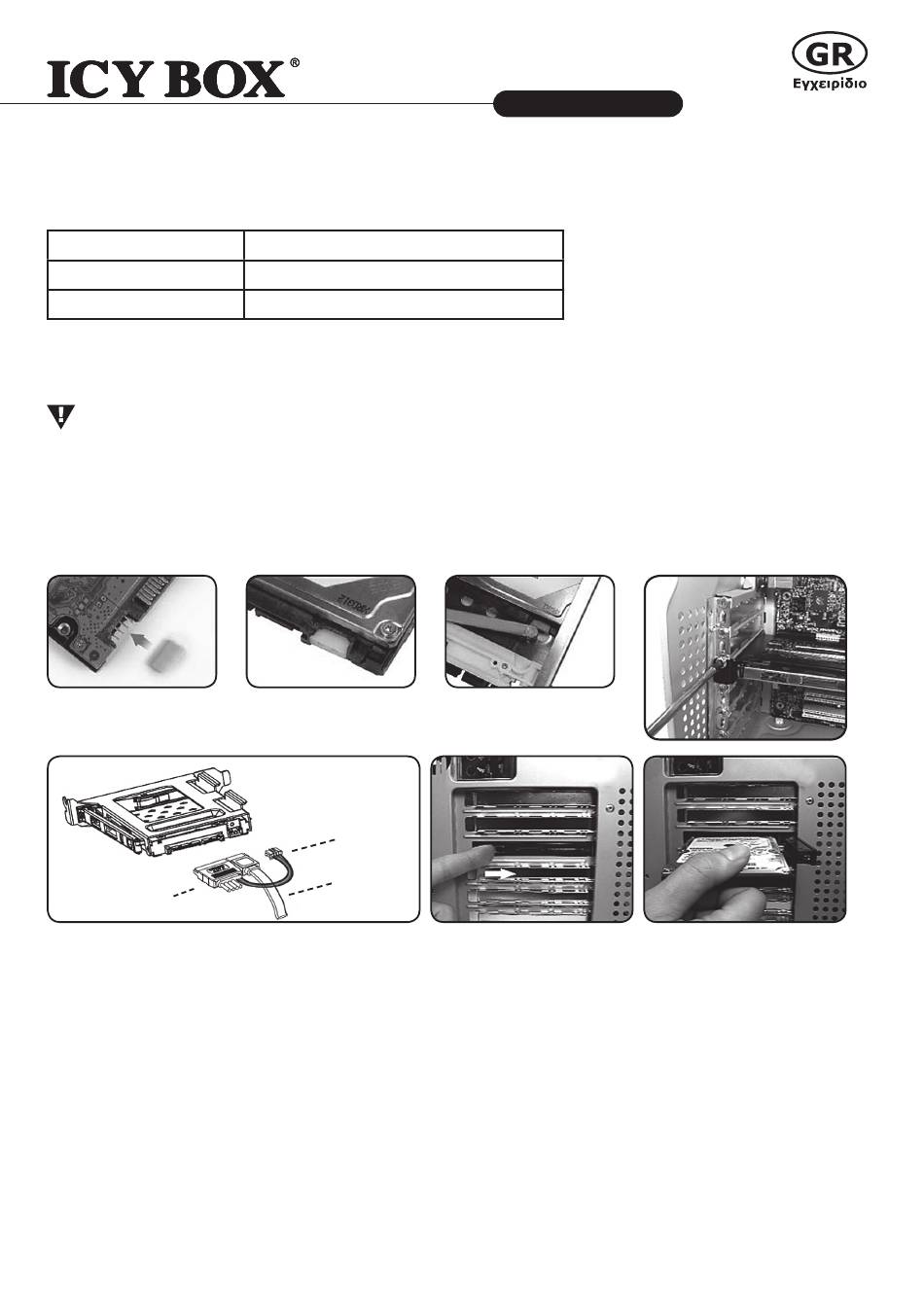

7. Τοποθέτηση HDD και εγκατάσταση σε PC
Προσοχή!
α. Συνδέστε το καλώδιο του LED που υπάρχει στην συσκευασία για να έχετε σωστή ένδειξη!
β. Οταν απαιτείται, μπορείτε να κάνετε χρήση του HDD-Pin-Protector (προστατευτικό ακίδων
σκληρού δίσκου) όπως φαίνεται στο σχήμα 7.1 προς αποφυγή στρέβλωσης των ακίδων.
7.1
7.3
Power: 15Pins
Ενδειξη LED
LED ανάβει μπλέ
LED αναβοσβήνει μώβ
LED: 4Pins
Data: 7Pins
IB-2207 Series
7.4
