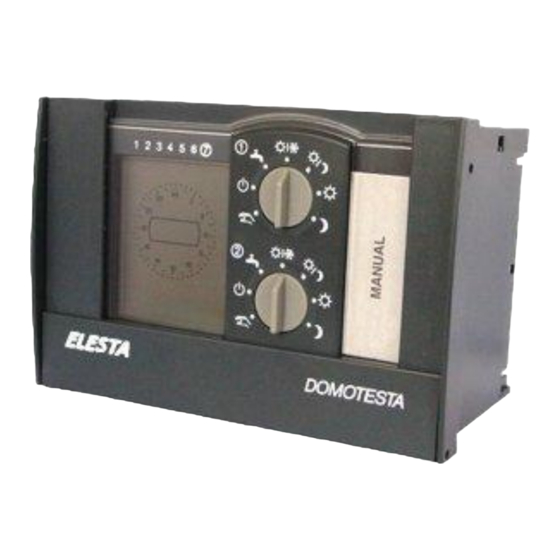

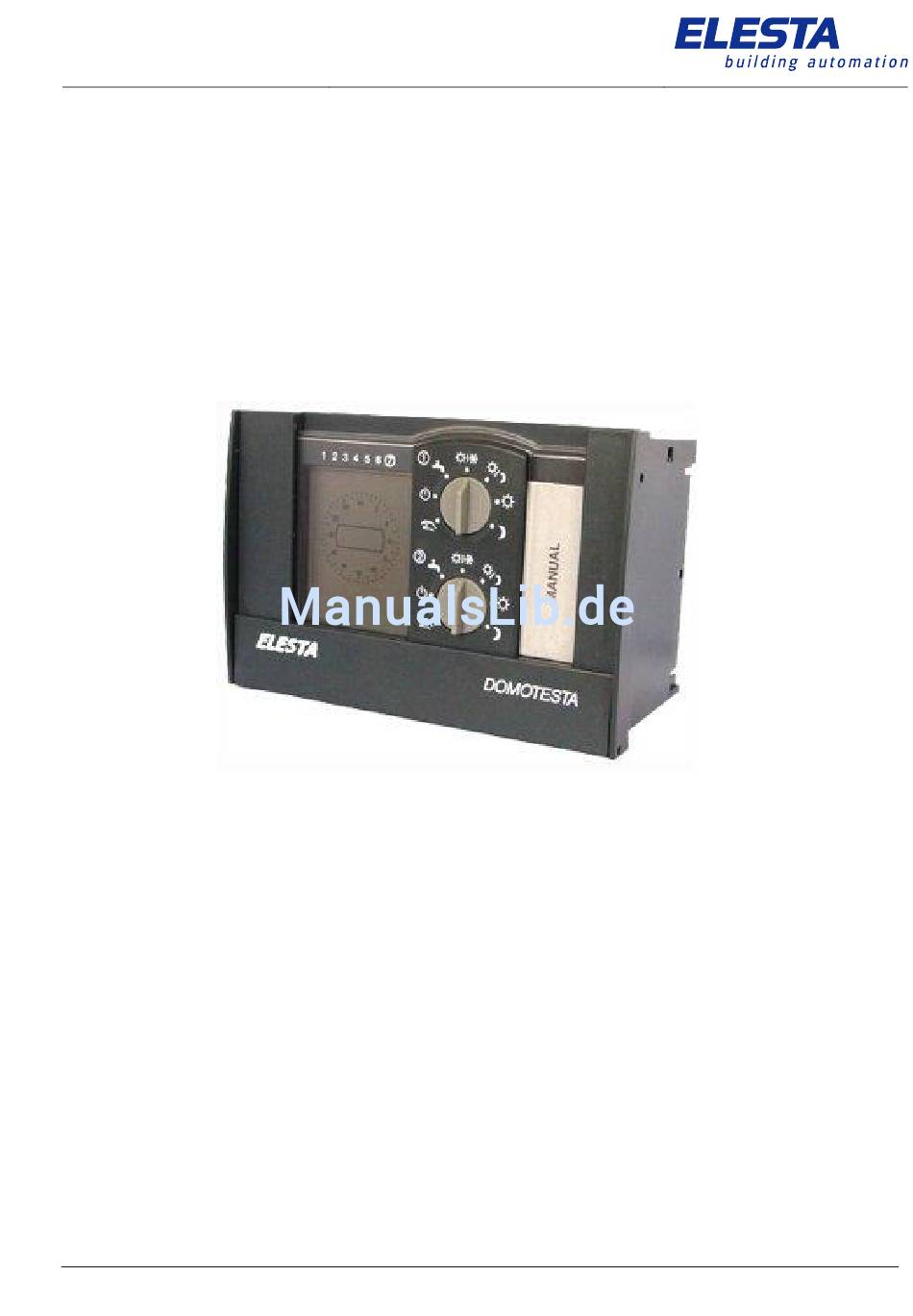

- Seite 1 Benutzerhandbuch: RDO383A000 Benutzerhandbuch DOMOTESTA - RDO383A000 V4.40 Witterungs- oder raumtemperaturgeführter Heizungsregler 162513v44/11.10 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch: RDO383A000 Inhaltsverzeichnis Allgemein Funktion des Reglers Sicherheits-Vorschriften Symbole Allgemeines Autorisiertes Personal Produktspezifische Gefahren Bedienung, Anzeige, Programmwahl Geräteansicht Anzeige Benutzerebene l: Programmwahl Benutzerebene ll: Einstellungen Montage Regler Fühler Zubehör Klemmenbelegung Klemmen-Beschriftung Regler RDO383A Zusatz-Mischerheizkreis RZM510A004 Zusatz- Kesselfolgemodul RZM530A004 Zusatz- Warmwassermodul RZM515A004 Adressen der Geräte und Parametereinstellung... -
Seite 3: Allgemein
RDO2xxA: Regler mit einfacher Bedienung und LCD-Anzeige für Standardanwendungen RDO1xxA: Regler mit analoger Bedienung für Standardanwendungen Die Heizungsregler RDO383A000 werden digital bedient, wobei die Einstellung der Betriebsart (oder der Raumsollwertkorrektur) mit zwei Drehknöpfen erfolgt. Die Heizungsregler RDO383A werden in verschiedenen Ausführungsvarianten mit unterschiedlichen Funktionen angeboten. In der umfangreichsten Variante verfügt das Regelgerät über einen zweistufigen oder modulierenden... -
Seite 4: Sicherheits-Vorschriften
Benutzerhandbuch: RDO383A000 Am Gerätebus anschließbare Geräte: - Max. 6 Mischer-Heizkreise RZM510 (max. 7 Heizkreise) - Max. 3 Warmwasser-Module RZM515 (max. 4 WW-Ladungen) - Max. 3 Kesselfolgemodule RZM530 (max. 4 Kessel) - Raumfernbedienungen (max. 1 pro Heizkreis) - Aktiver Raumfühler (max. 1 pro Heizkreis) - Funkuhrmodul (max. -
Seite 5: Autorisiertes Personal
Benutzerhandbuch: RDO383A000 Autorisiertes Personal Montage der Geräte: Diplomierter Elektriker, diplomierter Heizungstechniker Inbetriebnahme und Service der Geräte: Diplomierter Heizungstechniker mit absolvierter Geräteschulung Jeder Umbau und jede Veränderung am Gerät ist verboten. Arbeiten am Gerät (Reparaturen, Veränderungen) dürfen nur durch den Hersteller oder durch von ihm benannte Stellen ausgeführt werden. -
Seite 6: Geräteansicht
Benutzerhandbuch: RDO383A000 Geräteansicht Betriebsartenschalter=BA1 BA2 (Raumsollwertkorrektur) Serviceschnittstelle Taste „ “ Warmwasserladung Taste „ “ Plus Taste „ “ Minus Taste „ “ : Parameter-Nummer Taste „ “ : Wochentag Taste „K“ Kreiswahl [ /...] Taste „ “ Funktionswahl Anzeige mit Beleuchtung... -
Seite 7: Anzeige Von Sonderfunktionen
Benutzerhandbuch: RDO383A000 3.2.1 Anzeige von Sonderfunktionen: Sonderfunktionen (Programmüberlagerungen) können über externe Eingangsklemmen, von der Raumfernbedienung aus, durch einige Tasten oder durch spezielle Funktionen (siehe unten) ausgelöst werden. Dabei kann dem Regler ein anderer Sollwert aufgeschaltet werden. Programmüberlagerungen (blinkende Symbole): : Programmüberlagerung auf Heizkreis wirkend : Programmüberlagerung auf Warmwasserbereitung wirkend... -
Seite 8: Benutzerebene L: Programmwahl
Benutzerhandbuch: RDO383A000 Liste möglicher Störungsanzeigen und deren Bedeutung: Fühlerfehler oder Betriebsfehler: 1..7 Heizkreis (1..7) = 11..14 Wärmeerzeuger (Kessel 1..4) = 21..24 MCBA14..-Fehlermeldungen (MCBA 1..4) A..d LMU64..-Fehlermeldungen (LMU64 1..4) = 31..34 Warmwasser-Ladung (1..4) Er ZZ_1 : Warmwasserfühler 1 defekt Er ZZ_2 : Warmwasserfühler 2 defekt (unten) -
Seite 9: Betriebsartenschalter 1 Und Ev
Benutzerhandbuch: RDO383A000 Kaminfegerfunktion 1: Brenner auf Stufe 1 (oder minimale Leistung). Kesselpumpe in Betrieb. Der Mischerausgang (Rücklaufmischer) ist geregelt. Die Warmwasserladung ist dauernd freigegeben. Kaminfegerfunktion 2: Brenner auf Stufe 2 (oder volle Leistung). Kesselpumpe in Betrieb. Der Mischerausgang (Rücklaufmischer) ist geregelt. Die Warmwasserladung ist dauernd freigegeben. -
Seite 10: Benutzerebene Ll: Einstellungen
Benutzerhandbuch: RDO383A000 Benutzerebene ll: Einstellungen Taste drücken um Funktion auszuführen 1 20.30 Zusätzliche Symbole auf der Anzeige Wert des Parameters (LCD: Anzeige rechts unten) Parameternummer (LCD: Anzeige links unten) 3.4.1 Bedienung in Benutzerebene ll Taste Funktionswahl Die Bedienungsebene ll wird mit der Funktionswahltaste aktiviert und der Cursor „ “ wird mit jedem Tastendruck nach unten verschoben. -
Seite 11: Schaltuhr Einstellen
Benutzerhandbuch: RDO383A000 3.4.3 Ferienprogramm 6 Ferienblöcke sind programmierbar. Das Abwesenheitsdatum (1, 3, 5, 7, 9, 11=erster Tag mit Raumsollwert „ =Frostschutz“ oder „ =reduziert“) und das Rückkehrdatum (2, 4, 6, 8, 10, 12=erster Tag mit Raumsollwert „ =normal“) werden eingestellt. Die Warmwasserladung ist gesperrt, wenn alle Heizkreise auf Frostschutz sind. - Seite 12 Benutzerhandbuch: RDO383A000 Schaltpunkte anfügen: : Freien Schaltpunkt anwählen; Anzeige „- -.- -“ 3 - -.- - : Zeit einstellen; ab 16:00 Temp. „ =normal“ 3 16.00 : Nächsten Schaltpunkt wählen 4 16.15 : Zeit einstellen; ab 22:00 Temp. „ =reduziert“...
-
Seite 13: Raumtemperaturabweichung Korrigieren
Benutzerhandbuch: RDO383A000 3.4.6 Raumtemperaturabweichung korrigieren Weicht die gemessene Raumtemperatur nach mehrstündigem Heizbetrieb vom eingestellten Sollwert ab, kann dies wie folgt korrigiert werden: : Feld „ “ anwählen : Gewünschten Heizkreis anwählen [Heizkreis: 1 20.3°C : Temperatur wird angezeigt 1 19.8°C : Gemessene Temp. -
Seite 14: Fussboden-Austrocknungsprogramm
Benutzerhandbuch: RDO383A000 Zusätzliche Daten: 63.00 : Zählerstand 1: Zähler 1 * Zählerfaktor 1 1130 Anzeigefeld Uhr [Zählerstand tot. 113063.00] 93.00 : Zählerstand 2: Zähler 2 * Zählerfaktor 2 0245 Anzeigefeld Uhr [Zählerstand tot. 24593.00] : PWM1 (Drehzahl Kollektorpumpe, Ausgang 0..10V, etc.) [%] Fehleranzeige (Fehlerspeicher): Fehlernummern siehe Kapitel: 3.2.3 Anzeige von Störungen. -
Seite 15: Montage
Benutzerhandbuch: RDO383A000 Montage Regler 4.1.1 Maßbild 1 4 4 m a x . 9 m m 1 3 7 1 3 8 4.1.2 Montagemöglichkeiten Einbau-Montage: Gerät in Schalttafel-Ausschnitt schieben und mit Befestigungsschrauben fixieren. Verdrahtung mit Steckerleisten für AMP-Messer RZB500A und RZB501A, Steckerleisten schraubbar RZB510A und RZB511A (oder Grundplatte RZB520A mit RZB511A). -
Seite 16: Fühler
Benutzerhandbuch: RDO383A000 Fühler 4.2.1 Raumfernbedienungen, Raumtemperaturfühler Im Hauptwohnraum, an Innenwand montieren. Nicht der Sonne oder Fremdwärmeeinflüssen aussetzen (Kaminwand, Radiatorennähe, Zugluft, Fernsehgeräten, Beleuchtungskörpern). Nicht verdecken durch Möbel oder Vorhänge, ca. 1.2-1.5m über dem Fussboden montieren. Installationsrohr gegen Zugluft abdichten. Der Gehäuseboden kann als Bohrschablone verwendet werden. - Seite 17 Benutzerhandbuch: RDO383A000 4.2.3 Temperaturfühler Abzweig- und Steckdosen vermeiden. Eigenes Fühlerkabel verwenden. Leitungslänge passive Fühler max. 100m, Kabel 2x1mm Litze, nicht abgeschirmt, getrennt von Netzleitungen verlegen. Leitungslänge: Kabelquerschnitt: 0.25 mm Leitungslänge: Kabelquerschnitt: 0.5 mm Leitungslänge: 100m Kabelquerschnitt: 1.0 mm FTA201A00 FTT203/303A...
-
Seite 18: Zubehör
Benutzerhandbuch: RDO383A000 Zubehör Zusatz-Modul RZM510A004: Mischer-Heizkreis an Gerätebus angeschlossen Zusatz-Modul RZM515A004: Warmwasser-Modul an Gerätebus angeschlossen Zusatz-Modul RZM530A004: Kesselfolgemodul an Gerätebus angeschlossen Zusatz-Modul RZM550A000: Funkuhr-Modul an Gerätebus angeschlossen Schnittstellenkonverter RZB008A: Konverterkabel für Anschluss der Serviceschnittstelle (frontseitig) an einen PC (RS232). Schnittstellenkonverter RZB010A: Konverterkabel für Anschluss der Serviceschnittstelle (frontseitig) an einen PC (USB 2.0). -
Seite 19: Klemmenbelegung
Benutzerhandbuch: RDO383A000 Bus-Interface RZB568A000 (steckbar im Regler RDO383A): Durch die Busverbindung besteht die Möglichkeit, bis zu 63 Stück RDO383A an einen REN-Bus oder Modbus anzubinden. Mit einer entsprechenden Kommunikations-Software, können über den RS485-Feldbus (REN-Bus, Modbus) mehrere Regler (RDO383A) bedient werden. Es erfolgt kein Datenaustausch zwischen den Reglern. -
Seite 20: Klemmen-Beschriftung
Benutzerhandbuch: RDO383A000 Klemmen-Beschriftung Kontakt Symbole Beschreibung Nummer Bezeichnung 230VAC: Eingänge und Ausgänge Nullleiter 2, 5, 12, 13 Phase (230VAC) Betriebsstundenzähler Brenner Stufe1 (230VAC) Fernwärme mit 1 WT: Qmin Begrenzung Betriebsstundenzähler Brenner Stufe2 (230VAC) Fernwärme mit 2 WT: Qmin Begrenzung 2, WW... -
Seite 21: Regler Rdo383A
Benutzerhandbuch: RDO383A000 Kontakt Beschreibung Nummer Ferneinstellgerät zur Raumtemperaturkorrektur mit Raumfühler am Gerätebus Relais-Modul: Externes Relais: 12VDC; Ri > 600 (Printrelais verwenden!) RZM5xx Zusatz-Module am Gerätebus Optokoppler-Modul (galvanische Trennung) WW-Th Warmwasser-Thermostat WW el. Warmwasserladung-elektrisch (durch den Elektroeinsatz) Warmwasser-Zirkulationspumpe Regler RDO383A W W e l . -
Seite 22: Zusatz-Mischerheizkreis Rzm510A004
Benutzerhandbuch: RDO383A000 Zusatz-Mischerheizkreis RZM510A004 R F B ( B r ) Masterregler Gerätebus (D-Bus) 2-Draht, vertauschbar E x t .2 E x t .1 R Z M 5 1 0 A 0 0 4 Extern Standby Heizkreis: Heizbetrieb gesperrt, Frostschutz aktiv Extern Vorlaufminimalbegrenzung: Ext. -
Seite 23: Zusatz- Warmwassermodul Rzm515A004
Benutzerhandbuch: RDO383A000 Zusatz- Warmwassermodul RZM515A004 Masterregler Gerätebus (D-Bus) 2-Draht, vertauschbar B v 1 B v 2 B w w 2 B w w 1 E x t .2 E x t .1 R Z M 5 1 5 A 0 0... - Seite 24 Benutzerhandbuch: RDO383A000 Adresse der Kesselfolgemodule und der Brennerautomat: Parameter Module Par.102=1..3 Adr. RZM530A Par.102=10 Adr. Brennerautomat Par.102=11 Adr. RZM530A Adr. Brennerautomat Kessel durch RDO383A angesteuert Adresse der Warmwassermodule: Die WW-Module RZM515A werden ab Adresse 2 bis max. Adresse 4 linear adressiert. Die erste WW- Ladung wird im RDO383A ausgeführt.
- Seite 25 Benutzerhandbuch: RDO383A000 Hinweis: Adresseinstellung auf RZM510A, RZM515A, RZM530A: - Netzspannung ausschalten (ganzes Heizsystem) - Abdeckung links neben Betriebsartenschalter mit Schraubenzieher vorsichtig entfernen - Geräteadresse mit isoliertem Schraubenzieher einstellen - Abdeckung montieren, ... Hinweis: Fernwärme mit einem Wärmetauscher - Relais Brenner 2 für Primärventil verwendet (AUF: Primärventil öffnet -> Rücklauf wärmer) - Relais Brenner 1 nicht verwendet - Kesselfühler nach Wärmetauscher (sekundärseitig) einbauen!
-
Seite 26: Checklisten
Benutzerhandbuch: RDO383A000 Checklisten Inbetriebnahme Schalten Sie die Netzspannung AUS (Netzsicherungen entfernen). Prüfen Sie, bevor der Regler mit den Steckerleisten verbunden ist oder bevor er auf der Grundplatte installiert ist, ob auf der Installationsseite die erforderlichen Pumpen, Fühler sowie der Brenner (Energieerzeuger) und das Mischventil korrekt angeschlossen sind (prüfen der Elektroinstallationen). - Seite 27 Benutzerhandbuch: RDO383A000 Notbetrieb, falls erforderlich: Wenn Wärmeerzeuger und Pumpe noch funktionieren, Betriebsartenschalter des Reglers auf Handbetrieb " " stellen. Kesseltemperatur (-thermostat) der erforderlichen Vorlauftemperatur anpassen. Öffnen Sie das Mischventil so viel wie nötig von Hand. Der Mischer-Antrieb muss danach auf "Automatik"...
-
Seite 28: Fachmannebene L: Parameter [100 2]
Benutzerhandbuch: RDO383A000 Fachmannebene l: Parameter [100 2] Die Fachmannebene darf nur durch einen Heizungsfachmann mit absolvierter Geräteschulung aktiviert werden. Unsachgemäße Veränderungen von Parametern können zu einem falschen Regelverhalten und zu Anlage- und Gerätedefekten führen. Einstieg in Fachmannebene I: Mit der Taste Funktionswahl muss das Feld "Service" aktiviert sein. - Seite 29 Benutzerhandbuch: RDO383A000 2 Brenner 2-stufig 3 Brenner modulierend 10 Brennerautomat für Brenneransteuerung 11 Brennerautomat für Brenneransteuerung und RZM530A (spezial) 21 WP 1-stufig 22 WP 2-stufig Par 103 Abgasfühler 0 Ohne Abgasfühler 1 Mit Abgasfühler Par 104 Kaskade: Typ Hinweis: Bei Kessel-Festwertregelung wirkt die Heizkurve [ 1] als Kessel-Heizkurve. Einstellen für Außentemperaturanhebung...
- Seite 30 Benutzerhandbuch: RDO383A000 2 Ext. Relais an PWM2 (Klemme 23; externes Relais) 3 Warmwasser-Pumpe (Klemme 15) 4 Kesselkreis-Pumpe (Klemme 8) 5 Mischerkreis-Pumpe 1 (Klemme 9) 6 Mischer 1 AUF (Klemme 10) 7 Mischer 1 ZU (Klemme 11) 8 Mischerkreis-Pumpe 2 (Klemme 44)
- Seite 31 Benutzerhandbuch: RDO383A000 0 Ohne Zusatz-Mischerkreise (RZM510A) am Gerätebus 1..6 Anzahl der Zusatz-Mischerkreise Par 112 Mischer-Antrieb (Charakteristik) 2 Mischer-Antrieb 2-Punkt wird verwendet (Relais Mischer AUF) 3 Mischer-Antrieb 3-Punkt wird verwendet Par 113 Laufzeit des Mischers [min] 1..30 Laufzeit des Mischer-Antriebes; gültig bei 3-Punkt-Antrieb...
- Seite 32 Benutzerhandbuch: RDO383A000 Par 119 Anzahl externe WW-Module (RZM515A) am Gerätebus Hinweis: An einem RDO können maximal 3 WW-Module angeschlossen werden. Adressen der Geräte siehe Kapitel 5.6 0..3 Anzahl ext. WW-Module (Adr.2..4, WW-Ladung 1 im RDO) Par 11A KK-Pumpenausgang Funktion (Klemme 8) 0 Verbraucherabhängig gesteuert (gesteuert durch Energieverbraucher)
- Seite 33 Benutzerhandbuch: RDO383A000 25 Pufferspeicherfühler 1 angeschlossen 26 Pufferspeicherfühler 2 angeschlossen (Fühler unten) 27 Fernwärme mit 2 WT: Rücklauffühler primärseitig für WW-Ladung 28 Solarkollektorfühler 1 angeschlossen 30 Warmwasserfühler Mischer 1 angeschlossen 40 Ext. Standby HK2 41 Ext. Sommer HK2 42 Ext. Minimalsollwert Vorlauf HK2 aufschalten 43 Ext.
- Seite 34 Benutzerhandbuch: RDO383A000 Par 126 Eingang Bh2: Betriebsstunden 2 (Klemme 4) Eingang 230VAC 0 Betriebsstundenzähler Stufe 2 1 Störung des Brenners 2 Warmwasser-Thermostat (nur am RDO) 3 Warmwasser-elektrisch (nur am RDO) 4 Qmin-Begrenzung 2 bei Fernwärme mit 2 WT (nur am RDO) 69 Ext.
- Seite 35 Benutzerhandbuch: RDO383A000 Konfiguration Regler Par 130 Anzeige 1 bei Grundanzeige (Format: -99..199) 0 Ohne Anzeige, dunkel 1 Warmwassertemperatur gemessen (Fühler Bww) 2 Warmwassertemperatur 2 gemessen (Fühler unten) 3 Warmwassertemperatur Mischer 1 gemessen 4 Warmwassertemperatur Mischer 2 gemessen 10 Außentemperatur gemessen (Fühler Ba)
- Seite 36 Benutzerhandbuch: RDO383A000 Par 137 Baudrate der Schnittstelle PC/Service 600..9200 Baudrate (einstellbar: 600/1200/2400/4800/9600/9200=19200) Par 138 Regleradresse 1..200 Adresse des Reglers für Schnittstelle RS232 Par 139 Ferneinstellung der Betriebsart Hinweis: Ferneinstellung über Schnittstelle (z.B. RS232) Hinweis: Die Betriebsartenschalter haben Priorität in der Stellung "Hand", "AUS", "Standby", "Kaminfeger"!
- Seite 37 Benutzerhandbuch: RDO383A000 Par 147 Modulierender Brenner D-Anteil [s/K] 0..99 D-Anteil TV[s]=Par.147 / xp xp: Par.144 Par 148 Modulierender Brenner Laufzeit [s] 10..120 Laufzeit des Stellantriebes Par 149 Fernwärme Knickpunkt 1 (Ta) [°C] 0..30 Knickpunkt 1 bezüglich Außentemperatur Par 14A Fernwärme max. Rücklauftemperatur 1 [°C] 20..90...
- Seite 38 Benutzerhandbuch: RDO383A000 Begrenzungen und Kesselschutz Par 150 Kesselminimalbegrenzung (Tkmin) [°C] 0..99 Minimale Kesseltemperatur Par 151 Kesselmaximalbegrenzung (Tkmax) [°C] 0..125 Maximale Kesseltemperatur (Kesselfühler) Par 152 Kesselmaximalbegrenzung im Heizbetrieb [°C] 0..125 Maximale Kesseltemperatur im Heizbetrieb (Kesselfühler) Par 153 Vorlaufminimalbegrenzung (Tvmin) [°C] 0..99...
- Seite 39 Benutzerhandbuch: RDO383A000 Heizkennlinie Bei Kessel-Kaskaden oder T k s o ll T k [ ° C ] bei Kessel-Festwertregelung: P a r . 1 6 2 Hinweis: Bei Verwendung des Außentemperatur- Fühlers kann der am Regler eingestellte Kesselsollwert (mit Tasten "+, -") durch die Heizkennlinie überhöht werden.
- Seite 40 Benutzerhandbuch: RDO383A000 Par 169 Zuweisung Außentemperatur zu Heizkreis 0 Kein Außentemperaturfühler verwendet (Raumtemperaturregelung) 1 Außentemperaturfühler 1 (Ba1) des RDO verwendet 2 Außentemperaturfühler 2 (Ba2) des RDO verwendet 3 Gemittelter Wert der Außentemperaturfühler 1+2 (Ba1+Ba2) verwendet 4 Außentemperaturfühler am Zusatzmodul RZM510A angeschlossen.
- Seite 41 Benutzerhandbuch: RDO383A000 Par 181 Sommer/Winter-Heizgrenzenautomatik [K] Hinweis: - Diese Funktion ist nur ausführbar, wenn der Betriebsartenschalter auf einer der zwei Stellungen Heizbetrieb "auto" steht. - Bei automatischem Sommerbetrieb leuchtet in der Anzeige das Symbol "Sonnenschirm" 0.0 AUS 0.5..10.0 Temperatur für Umschaltung Sommer/Winter-Heizgrenzenautomatik...
- Seite 42 Benutzerhandbuch: RDO383A000 Par 192 Legionellenfunktion für WW bei erster WW-Ladung 0 Legionellenfunktion gesperrt 1..7 Erwärmung auf WW-Sollwert "legionellen" (1=Montag..7=Sonntag) 8 Tägliche Erwärmung auf WW-Sollwert "legionellen" Par 193 Kesselüberhöhung bei WW-Ladung [K] 2..60 Überhöhung der Kesseltemperatur bei WW-Ladung Par 194 Kesselsollwert bei WW-Ladung mit Thermostat [°C] 0..99...
- Seite 43 Benutzerhandbuch: RDO383A000 Par 19d Überhöhung Fühlersollwert WW-Mischer 2 [K] Hinweis: Nur wirksam bei Par.116=16 0..99 Überhöhung Temperatur WW-Mischer 2/WW-Mischer 1 Par 19E Laufzeit WW-Mischer 1 [min] 1..30 Laufzeit des Antriebes vom WW-Mischer 1 Par 19F Laufzeit WW-Mischer 2 [min] 1..30...
- Seite 44 Benutzerhandbuch: RDO383A000 Par 1AA Kollektorübertemperatur ausgeben (Konfiguration auf Ausgang) Hinweis: "Kollektorübertemperatur" und "Funktion 1A5 aktiv" anzeigbar Wertebereich siehe Par.10E Par 1Ab Durchflussmenge der Kollektorpumpe [l/h] 0..2000 Durchflussmenge der Pumpe des Kollektorkreises bei 100% Drehzahl Par 1Ac Energievolumen des Kollektors [kJ/l*K] 3.50..4.50...
-
Seite 45: Fachmannebene Ll: Relaistest
Benutzerhandbuch: RDO383A000 Fachmannebene ll: Relaistest Funktionen der Ebene: Spezielle Funktionen konfigurieren Funktionsprüfung der Relais und PWM Ausgänge Funktionsprüfung der Eingänge Betriebsstundenzähler setzen und zurücksetzen usw.: 1675 : Betriebsstundenzähler Brenner 1.Stufe [total Betriebsstunden] (Par.30) : Betriebsstundenzähler Brenner 2.Stufe [total Betriebsstunden] (Par.31) 2535 : Betriebsstundenzähler Solarkollektorpumpe [h] (Par.34) - Seite 46 Benutzerhandbuch: RDO383A000 Einstellen wenn Ausgänge für Energieerzeugung (Kesselregelung) verwendet: Kessel-Kaskade oder Kessel-Festwertregelung: Pumpe KK und Mischer 1 immer für Kessel verwendet. Kessel-Kaskade: Pumpe MK1 ist immer gemeinsame Kessel-Pumpe! Brenner Brenner BrA mit Fern- 2-stufig Modulier. RZM530A wärme Par. Klemme: Taste:...
-
Seite 47: Abkürzungen
Benutzerhandbuch: RDO383A000 Abkürzungen ; Ta : Außenfühler ; Außentemperatur (Witterungs-) ; Tag : Abgasfühler ; Abgastemperatur : Eingang Betriebsstunden Brennerstufe 1 : Eingang Betriebsstunden Brennerstufe 2 ; Tk : Kesselfühler ; Kesseltemperatur ; Tr : Raumfühler ; Raumtemperatur Bres ; Tres : Reservefühler... -
Seite 48: Protokoll: Sollwerte, Schaltuhr
Benutzerhandbuch: RDO383A000 Protokoll: Sollwerte, Schaltuhr, ... Regelgerät Typ: RDO SW-Version: Programmschalter Anlagenhydraulik Funktion Eingang Ext. Funktion Eingang Bh Datum/Name Energieerzeuger 1 im RDO Anlagehydraulik Datum/Name Folgekessel 2 Typ: RZM530A SW-Version: Anlagehydraulik Funktion Eingang Ext. Funktion Eingang Bh Datum/Name Folgekessel 3... - Seite 49 Benutzerhandbuch: RDO383A000 Warmwasser 1 im RDO Symbol 1 leuchtet Warmwassersollwert Leg: Anlagehydraulik Eingang Ext. WW-Th: WWel: Wochentag Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Warmwasserkreis 2 Typ: RZM515A Symbol 2 leuchtet Warmwassersollwert Leg: Anlagehydraulik Eingang Ext. WW-Th: WWel: Wochentag Montag...
- Seite 50 Benutzerhandbuch: RDO383A000 Freie Schaltuhr Symbol 9 leuchtet Wochentag Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Heizkreis 1 Symbol 1 leuchtet Raumsollwert Raumfernbedienung Anlagehydraulik Eingang Ext. Wochentag Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Heizkreis 2 Symbol 2 leuchtet Raumsollwert Raumfernbedienung Anlagehydraulik Eingang Ext.
- Seite 51 Benutzerhandbuch: RDO383A000 Heizkreis 4 Symbol 4 leuchtet Raumsollwert Raumfernbedienung Anlagehydraulik Eingang Ext. Wochentag Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Heizkreis 5 Symbol 5 leuchtet Raumsollwert Raumfernbedienung Anlagehydraulik Eingang Ext. Wochentag Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Heizkreis 6...
- Seite 52 Benutzerhandbuch: RDO383A000 Ihre Vertretung: Ihr Installateur:...
