FlyMarker PRO
Betriebsanleitung

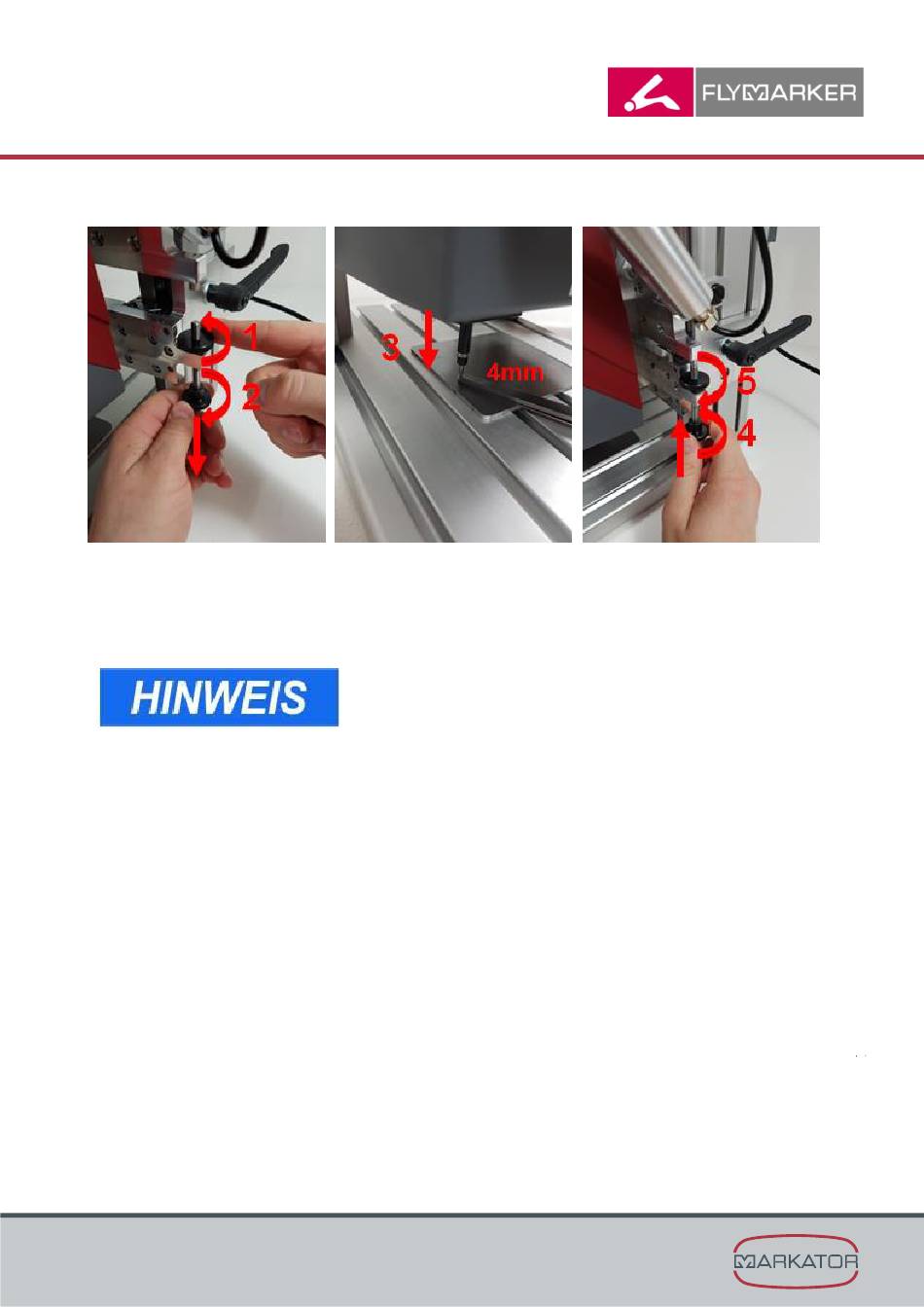

4. Abstand der Markiernadel zum Werkstück einstellen (bei gedrücktem Startgriff)
1. Rändelmutter lösen
2. Einstellschraube nach unten
drehen
MARKATOR ®
Manfred Borries GmbH
Bunsenstraße 15
D-71642 Ludwigsburg
3. Startgriff nach unten drücken
und dabei die Fühlerlehre
zwischen Markiernadel und
Werkstück halten
Der optimale Markiernadel-Abstand beträgt 4mm!
Tel.: +49 (0)7144 85 75-0
Fax.: +49 (0)7144 85 75-600
E-Mail: info@markator.de
4. Einstellschraube nach oben
gegen den mechanischen
Anschlag drehen
5. Einstellschraube und
Rändelmutter fixieren
