FlyMarker
PRO
Betriebsanleitung

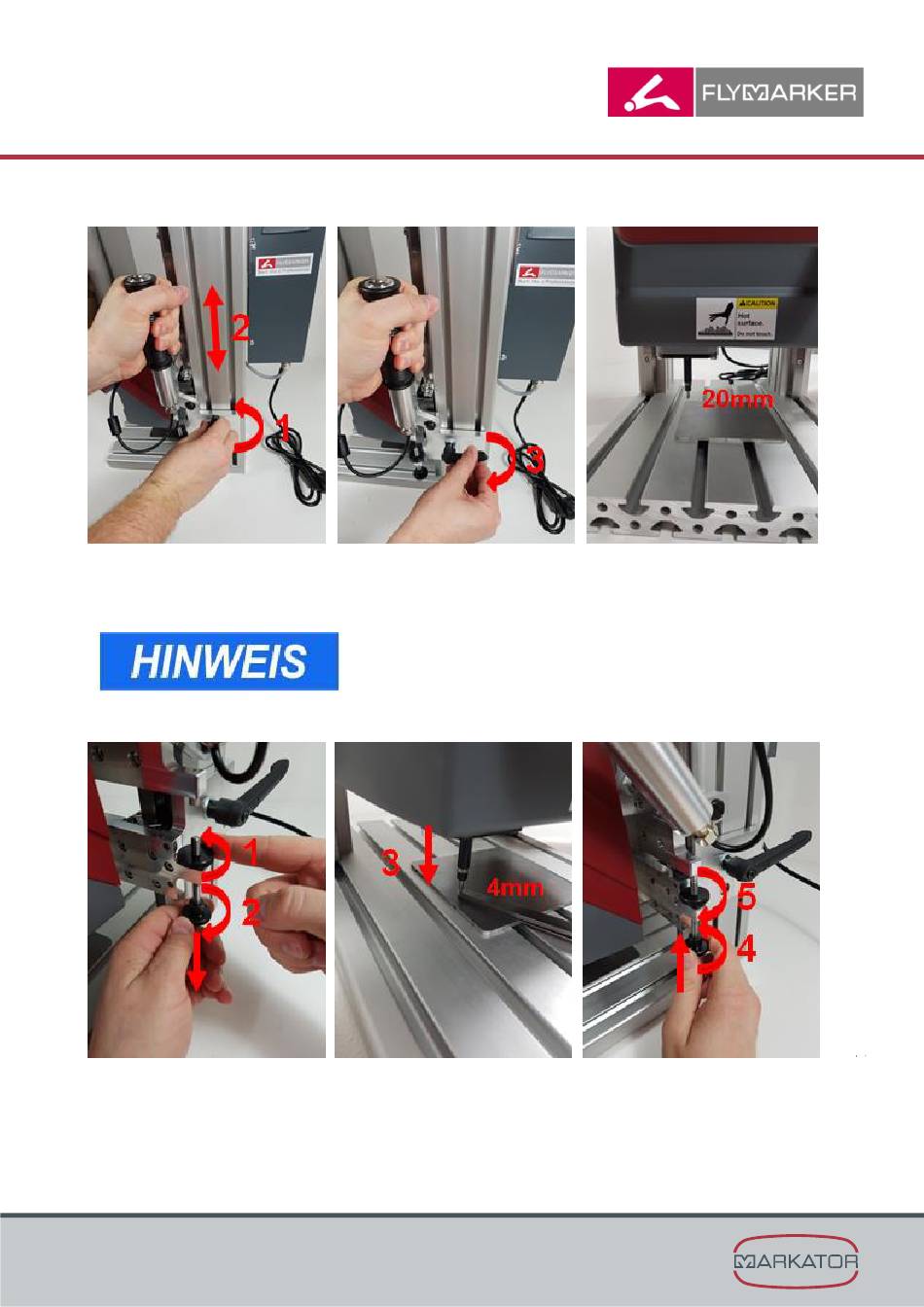

5.
Höhe des Mechanischen Trägers einstellen.
1.
Klemmhebel lösen
2.
Mechanischen Träger einstellen
6.
Abstand der Markiernadel zum Werkstück einstellen (bei gedrücktem Startgriff)
1.
Rändelmutter lösen
2.
Einstellschraube nach unten
drehen
MARKATOR
®
Manfred Borries GmbH
Bunsenstraße 15
D-71642 Ludwigsburg
3.
Klemmhebel fixieren
Mechanischen Träger beim Lösen des Klemmhebels
festhalten. Nicht fallen lassen!
3.
Startgriff nach unten drücken
und dabei die Fühlerlehre
zwischen Markiernadel und
Werkstück halten
Tel.: +49 (0)7144 85 75-0
Fax.: +49 (0)7144 85 75-600
E-Mail: info@markator.de
Hinweis:
Der Abstand muss ca. 20mm
betragen, ohne dass der Starthebel
herunter gedrückt wird.
4.
Einstellschraube nach oben
gegen den mechanischen
Anschlag drehen
5.
Einstellschraube und
Rändelmutter fixieren
Internet: http://www.markator.de
18
