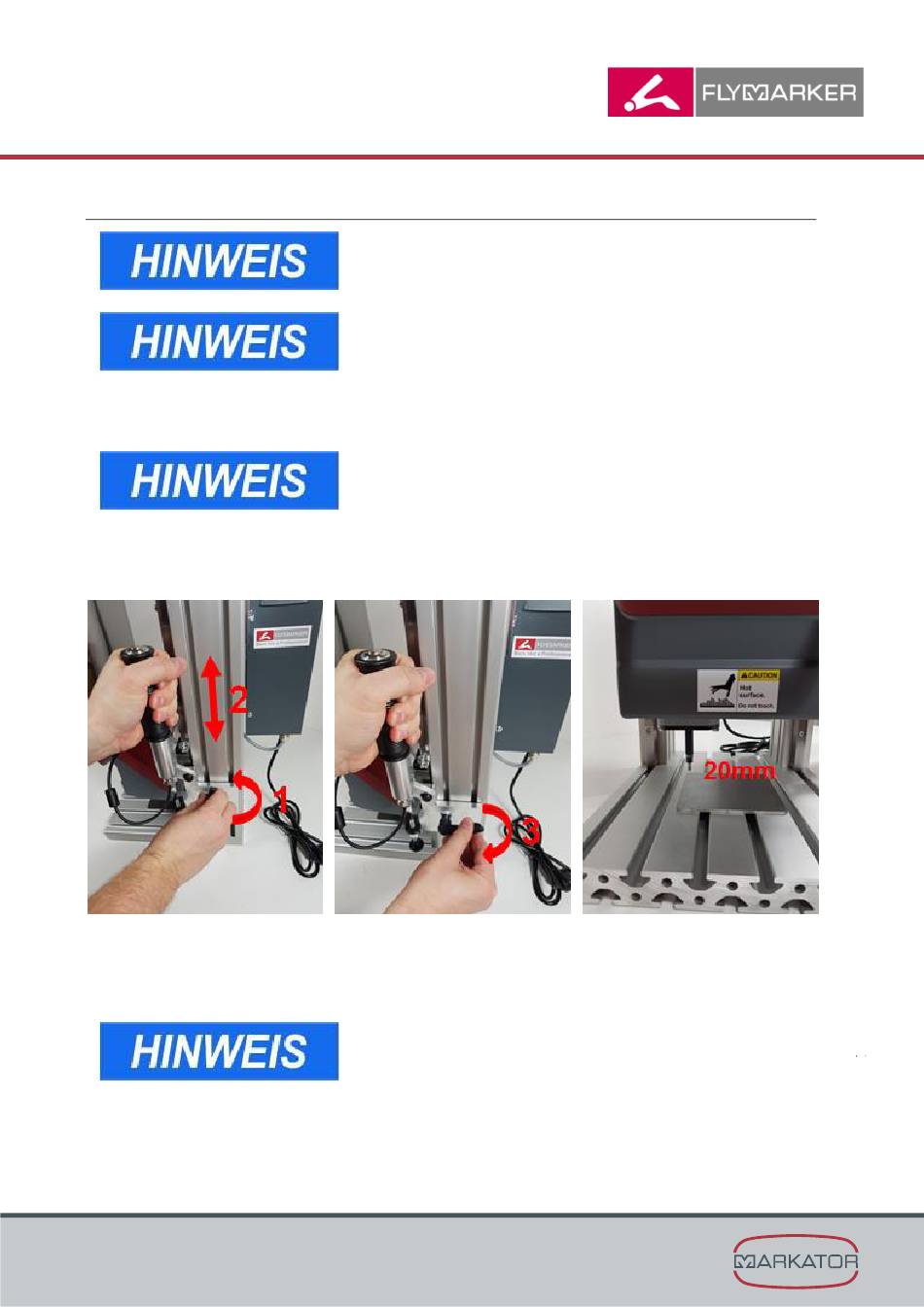

Markiernadel im stationären Betrieb einstellen
1.
Falls der Stellwinkel nicht für die Fixierung des Werkstückes genutzt wird, muss eine
Aufnahmevorrichtung montiert und vorbereitet werden.
2.
Das (Test-) Werkstück positionieren.
3.
Höhe des Mechanischen Trägers einstellen
1.
Klemmhebel lösen
2.
Mechanischen Träger
einstellen
MARKATOR
®
Manfred Borries GmbH
Bunsenstraße 15
D-71642 Ludwigsburg
Beschädigungsgefahr!
Die Markiernadel darf das Werkstück im Ruhezustand nicht
berühren!
Die in diesem Kapitel beschriebene Vorgehensweise betrifft
sowohl das Säulengestell mit Netzteil (110V/230V) als auch
das Säulengestell mit Akku-Betrieb.
Zur exakten, reproduzierbaren Markierung sollte eine
Vorrichtung bzw. Anschläge verwendet werden.
3.
Klemmhebel fixieren
Mechanischen Träger beim Lösen des Klemmhebels
festhalten. Nicht fallen lassen!
Tel.: +49 (0)7144 85 75-0
Fax.: +49 (0)7144 85 75-600
E-Mail: info@markator.de
Hinweis:
Der Abstand muss ca. 20mm
betragen, ohne dass der Starthebel
herunter gedrückt wird.
