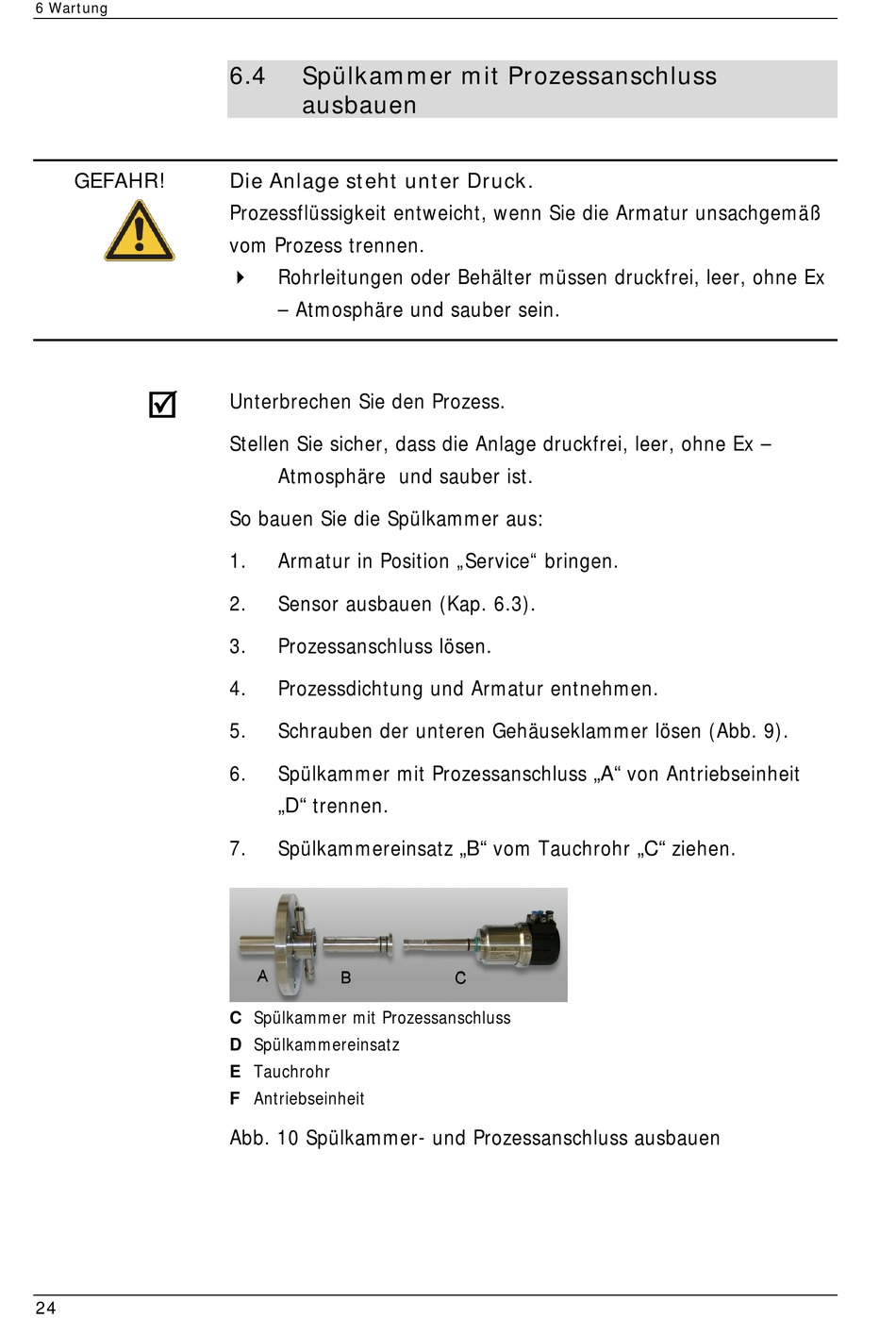

6 Wartung
GEFAHR!
24
6.4
Spülkammer mit Prozessanschluss
ausbauen
Die Anlage steht unter Druck.
Prozessflüssigkeit entweicht, wenn Sie die Armatur unsachgemäß
vom Prozess trennen.
Rohrleitungen oder Behälter müssen druckfrei, leer, ohne Ex
– Atmosphäre und sauber sein.
Unterbrechen Sie den Prozess.
Stellen Sie sicher, dass die Anlage druckfrei, leer, ohne Ex –
Atmosphäre und sauber ist.
So bauen Sie die Spülkammer aus:
1.
Armatur in Position „Service" bringen.
2.
Sensor ausbauen (Kap. 6.3).
3.
Prozessanschluss lösen.
4.
Prozessdichtung und Armatur entnehmen.
5.
Schrauben der unteren Gehäuseklammer lösen (Abb. 9).
6.
Spülkammer mit Prozessanschluss „A" von Antriebseinheit
„D" trennen.
7.
Spülkammereinsatz „B" vom Tauchrohr „C" ziehen.
C Spülkammer mit Prozessanschluss
D Spülkammereinsatz
E Tauchrohr
F Antriebseinheit
Abb. 10 Spülkammer- und Prozessanschluss ausbauen
