Steuerung
FU
JP
schwarz
blau
MS
rot
M
M
32
33
40

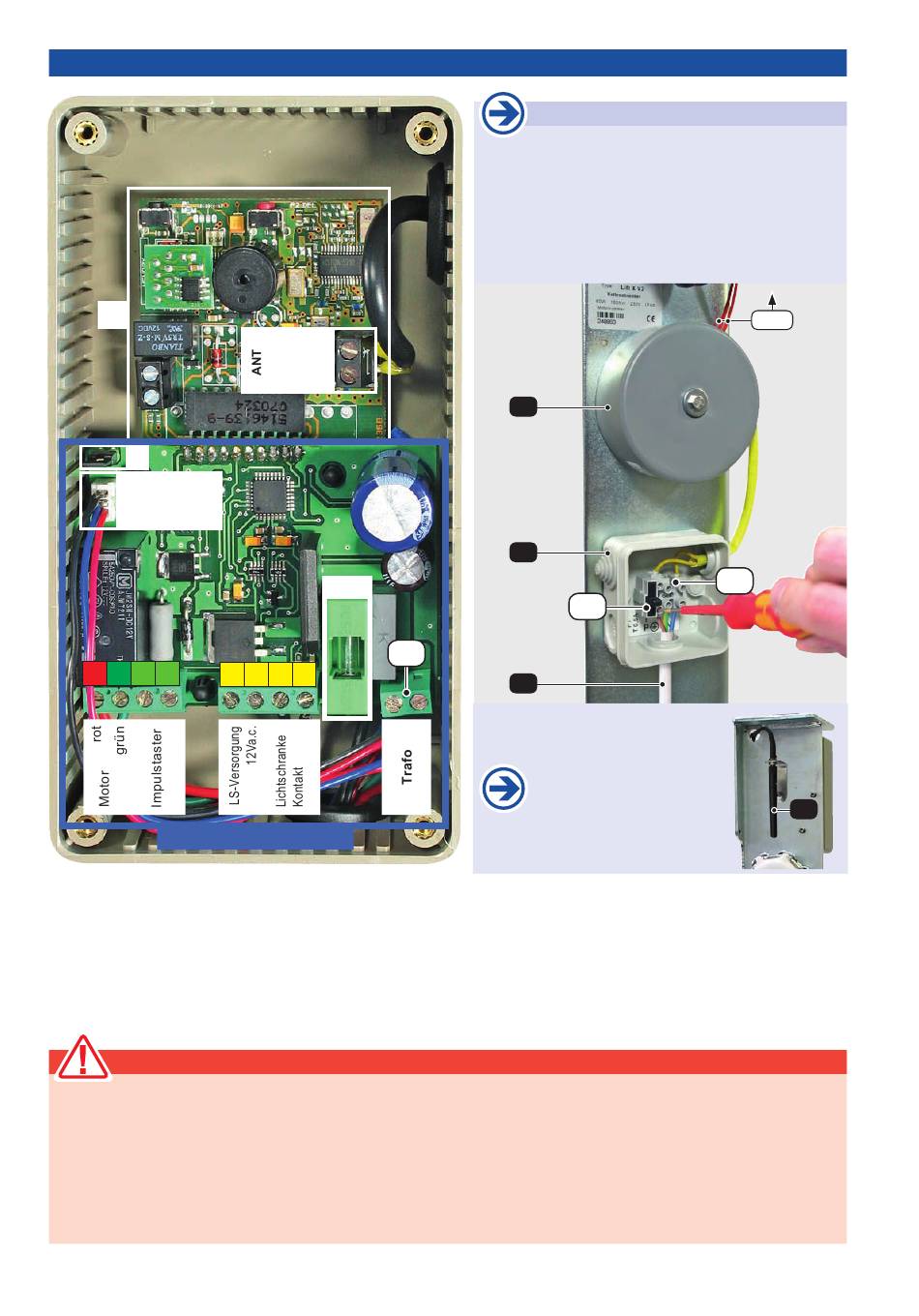

Steuerungsprint LIFT X2
Legende:
(KT)
Steuerungsklemmen „Trafo"
(F2)
Sicherung T 5A
(MS) Motorsensor-Klemmen
(JP)
Jumper-Betriebsart: aufgesteckt: Impulsbetrieb
(FU)
Funkempfänger (optional)
(ANT) Anschluss für optionale Antenne
• Die Verlegung der elektrischen Leitungen muss in Schutzschläuchen erfolgen, welche für die Verwendung im
Erdreich geeignet sind. Die Schutzschläuche müssen so verlegt werden, dass sie in das Innere des Antriebs-
gehäuses geführt werden.
• 230V Leitungen und Steuerleitungen müssen in getrennten Schläuchen verlegt werden!
• Es dürfen ausschließlich Leitungen mit doppelter Isolierung verwendet werden, welche für die Verlegung im
Erdreich geeignet sind z.B. E-YY-J.
• Falls besondere Vorschriften einen anderen Kabeltyp erfordern, sind Kabel gemäß diesen Vorschriften einzusetzen.
tousek
LIFT-X2_20800704
19. 04. 2018
Antenne
Schirm
F2
KT
41
46
47
entfernt:
Automatikbetrieb
Hinweis
D i e s e A n l e i t u n g i s t u n s e r E i g e n t u m u n d d a r f a n F i r m e n d e s M i t b e w e r b e s n i c h t a u s g e h ä n d i g t w e r d e n .
Jeglicher Nachdruck, auch auszugsweise, ist ohne unsere Zustimmung nicht gestattet. Für eventuell entstandene Druckfehler oder
Irrtümer ist jede Haftung ausgeschlossen. Mit Erscheinen dieser Ausgabe verlieren alle vorangegangenen Versionen ihre Gültigkeit.
• Die Versorgungsleitung (9) für den Antrieb LIFT X2
wird in der Klemmdose (10) an den Klemmen (V)
angeschlossen.
Von den Versorgungsklemmen (V) führt eine vorver-
drahtete Leitung über den Ringkerntrafo (11) und die
Primärsicherung (F1) zu den Steuerungsklemmen
„Trafo" (KT).
11
10
F1
9
Das Antennenkabel wird
durch die Öffnung zur dahin-
ter, oberhalb des Haspelrads
montierten Antenne geführt.
(9)
Versorgungsleitung
(10)
Klemmdose
(11)
Ringkerntrafo
(V)
Klemmen für Versorgungsanschluss 230Va.c.
(F1)
Primärsicherung T 0,5A
zur Leitungsverlegung
Kettenabsenker LIFT X2
Versorgung
KT
V
A
