tousek LIFT X2 Technische Information/Planungsunterlagen Seite 2

Kettenabsenker

Werbung

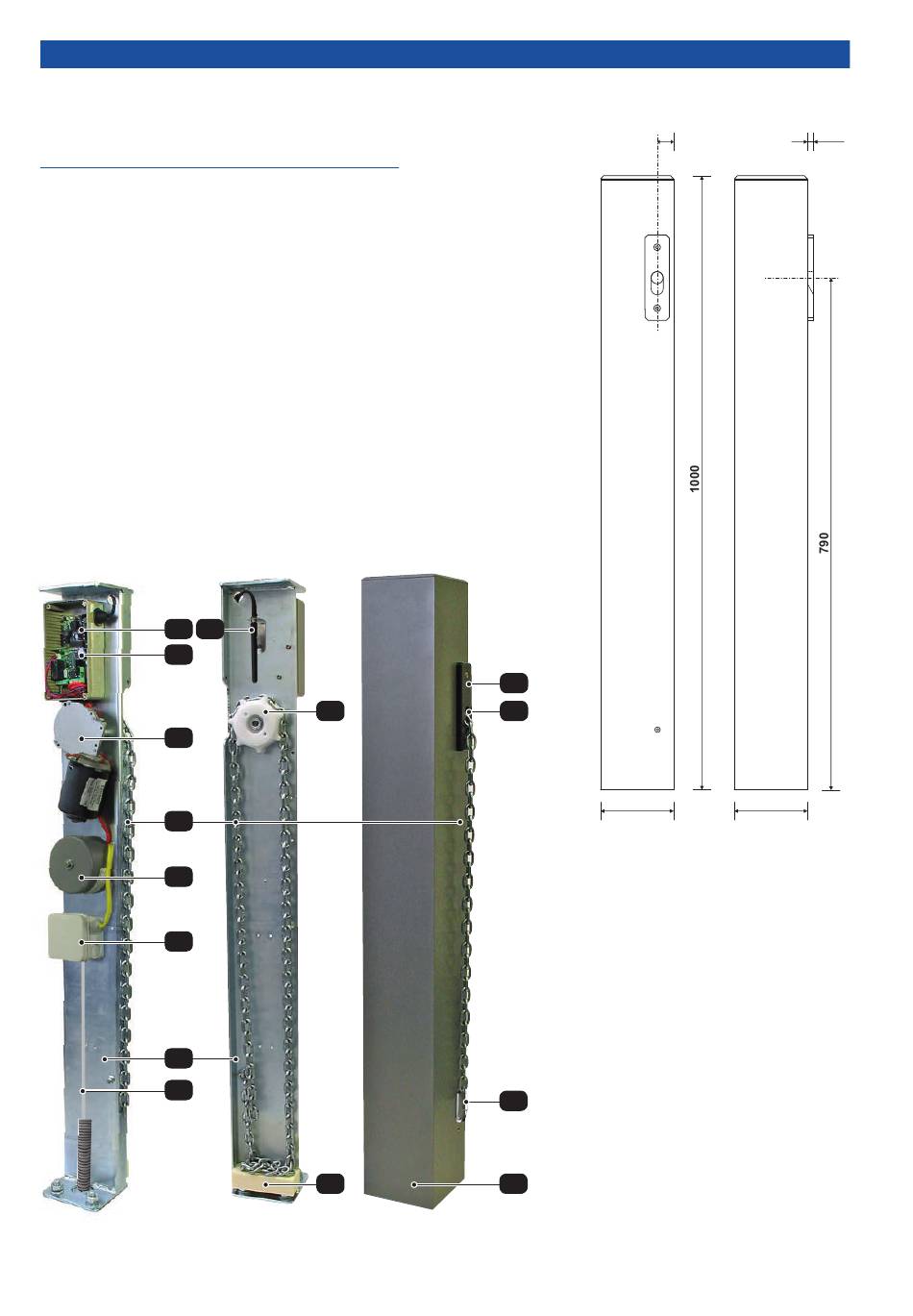

Kettenabsenker LIFT X2
Komponenten der Motorsäule
(1)
Steher für Komponenten
der Motorsäule
(2)
Steuerung (optional mit integriertem
Funkempfänger (FE) und Antenne (A))
(3)
Motor, Getriebe
(4)
Antriebskette
(4a)
Kettenaulass
(5)
Abdeckung Kettenauslass
(6)
Haspelrad
(7)
Dämmplatte
(8)
Abdeckung Motorsäule
(9)
Versorgungsleitung
(10)
Klemmdose
(11)
Ringkerntrafo
(12)
Karabiner (Notentriegelung)
FE
A
2
3
4
11
10
1
9
- 2 -
Ansicht
Motorsäule
Rückseite
(abgedeckt)
6
7
27
5
4a
120
12
8
Maße und technische Änderungen vorbehalten !
tousek / LIFT-X2_20800704 / 19. 04. 2018
10
120
Maße in mm
