tousek LIFT X2 Technische Information/Planungsunterlagen Seite 3

Kettenabsenker

Werbung

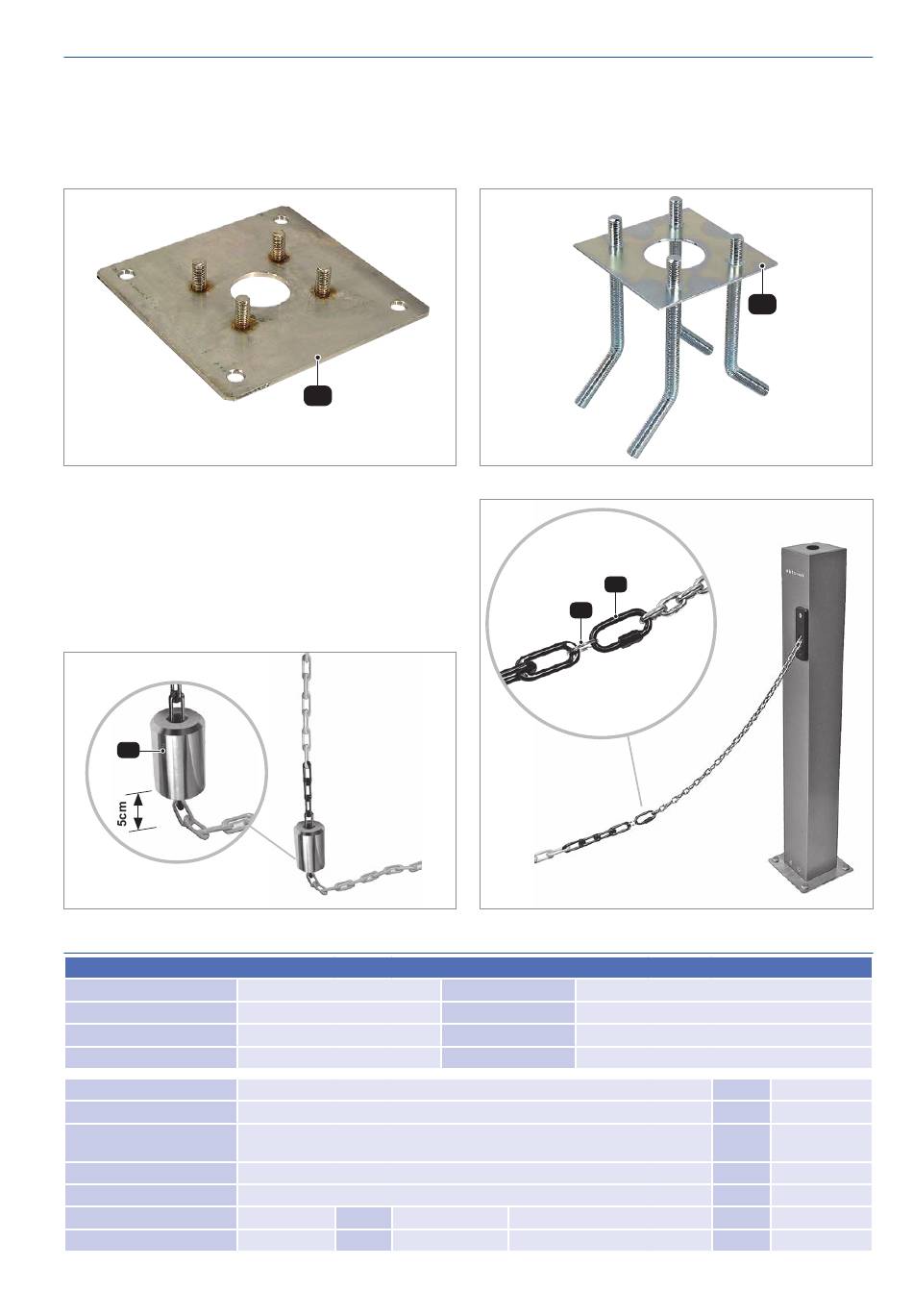

Montagemöglichkeiten
• Die Motorsäule kann auf folgende Arten montiert werden:
- Montage mittels Montageplatte (M)
- Montage mittels Fundamentplatte (F)
Die Wahl der richtigen Montageart richtet sich nach der Beschaffenheit des Untergrundes.
• Die Absperrkette wird mittels Schlüsselring (SR) und Schraub-
karabiner (N) (dient zur Notentriegelung) an der Antriebskette
befestigt. Der Schlüsselring dient als Sollbruchstelle bei
starker Belastung (z.B. durch Kfz) auf die Kette.
• An der Gegenseite (Gegensäule) ist ein Gegengewicht (G)
auf der Absperrkette angebracht.
G
Technische Daten
Kettenabsenker LIFT X2
Versorgung
Motorleistung
max. Kraft
Einschaltdauer
Kettenabsenker LIFT X2
LIFT X2-Set
Gegensäule
Montageplatte LIFT X2
Fundamentplatte LIFT X2
Nylonkette
Edelstahlkette
tousek / LIFT-X2_20800704 / 19. 04. 2018
M
230Va.c.
12V, max. 60W
150N
20 Zyklen/Tag
Motorsäule mit integrierter Steuerung
LIFT X2 inkl. Funkempfänger, 2-Kanal Handsender u. Antenne RS 868
wird benötigt, wenn keine Befestigungsmöglichkeit an der Gegenseite
vorhanden ist
Montageplatte zum Anschrauben
Fundamentplatte zum Einmauern
6m:
Art.Nr.
11590110
6m:
Art.Nr.
11590130
N
SR
max. Absperrbreite
Betriebstemperatur
Säulenmaß
Schutzart
F
10m
min. -25C° bis max. +55C°
120 x 120 x 1000mm
IP 54
Art.Nr.
11590150
Art.Nr.
S15000
Art.Nr.
11590070
Art.Nr.
14150300
Art.Nr.
14150310
10m:
Art.Nr.
11590120
10m:
Art.Nr.
11590140
