VAV-Compact
Tool-Anschluss
Einstellung und Diagnose
On-Board Serviceanschluss
Belimo VAV-Bedien- und Servicegeräte
– ZEV Handbediengerät, mit integriertem Pegel-
umsetzer
– Belimo PC-Tool, mit Pegelumsetzer ZIP-232-KA
Hinweis
Die Benutzung des Einstellgerätes ZEV ist grund-
sätzlich möglich.
Einschränkungen siehe «Kompatibilität»
(www.belimo.com)
MP-Anschluss (5)
Belimo VAV-Bedien- und Servicegeräte
– ZEV Handbediengerät, mit integriertem Pegel-
umsetzer
– Belimo PC-Tool, mit Pegelumsetzer ZIP-232-KA
oder ZIP-RS232
Speisung über ZIP-RS232
230 V
ZN230-24
24 V
ZIP-RS232
ON
OFF
8 / 48
Technisches Datenblatt

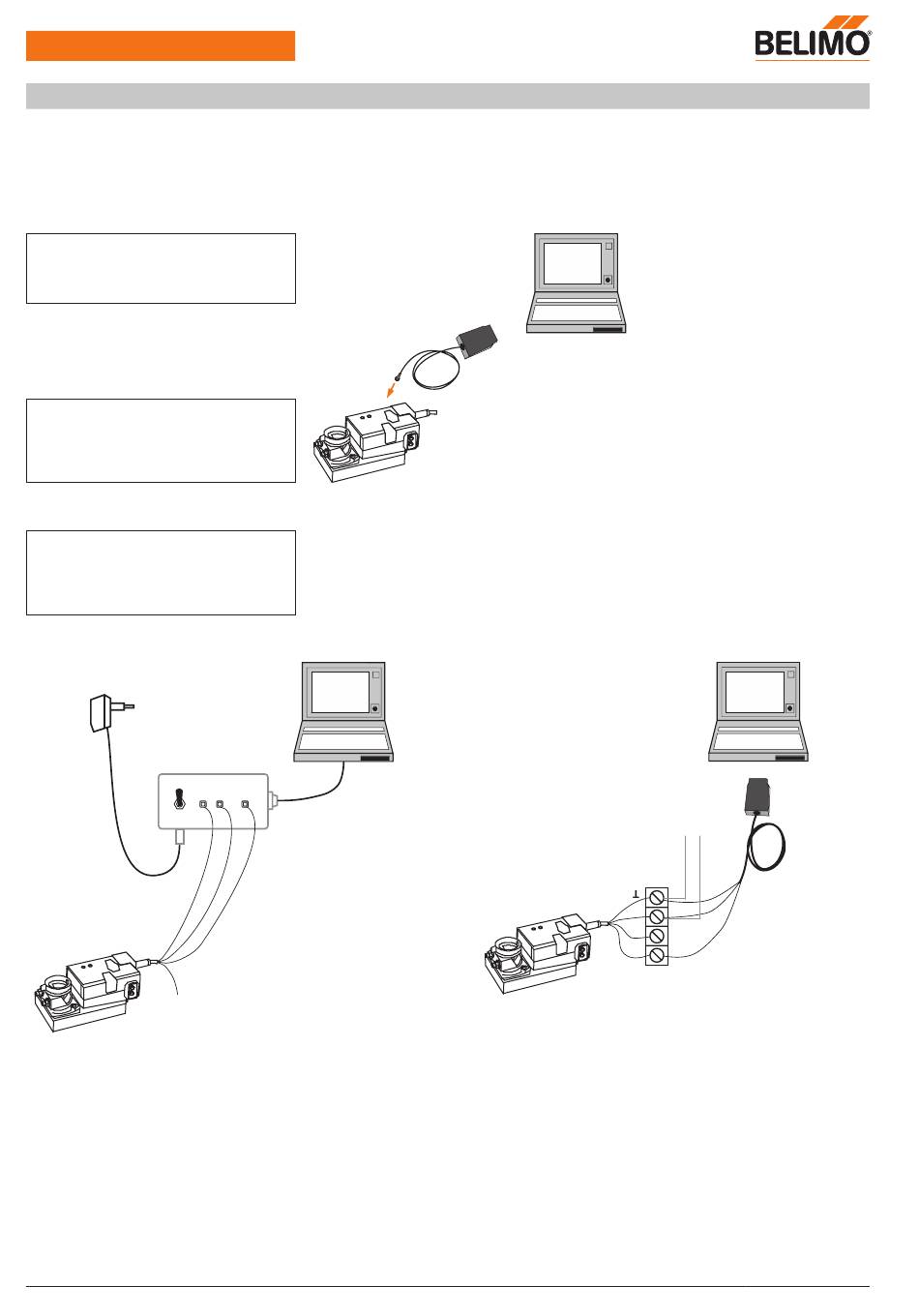

Für die Einstellung und Diagnose des angeschlossenen VAV-Compact Reglers kann dieser –
dank der MP-Bus Technologie – einfach und schnell mit dem Belimo PC-Tool oder dem ZEV
Handbediengerät überprüft und eingestellt werden.
Der im VAV-Compact integrierte Serviceanschluss ermöglicht einen schnellen Anschluss des
verwendeten Bediengerätes.
ZK1-GEN
Die VAV-Compact können auch über den MP-Anschluss (Anschlussader 5) mit den zur Verfü-
gung stehenden Servicetools kommunizieren. Der Anschluss kann im Betrieb vor Ort, d.h., in
der Anschlussdose, am Toolsockel des Belimo Raumtemperaturreglers CR24 oder an den Eta-
gen- oder Schaltschrankklemmen erfolgen.
Bei Bedarf kann der VAV-Compact über die 24 V des Pegelumsetzers ZIP-RS232 gespeist werden.
U ∕
–
+
PP
RS232
1
2
5
S4-VAV-Compact • de • v1.0 • 07.2006 • Änderungen vorbehalten
ZIP-232-KA
Anschluss in laufender Anlage
PC-Tool
PC-Tool
ZIP-232-KA
24 V
ZK2-GEN
1
2
–
Y
3
U
5
www.belimo.com
PC-Tool
