Alte Spannungsplatte demontieren

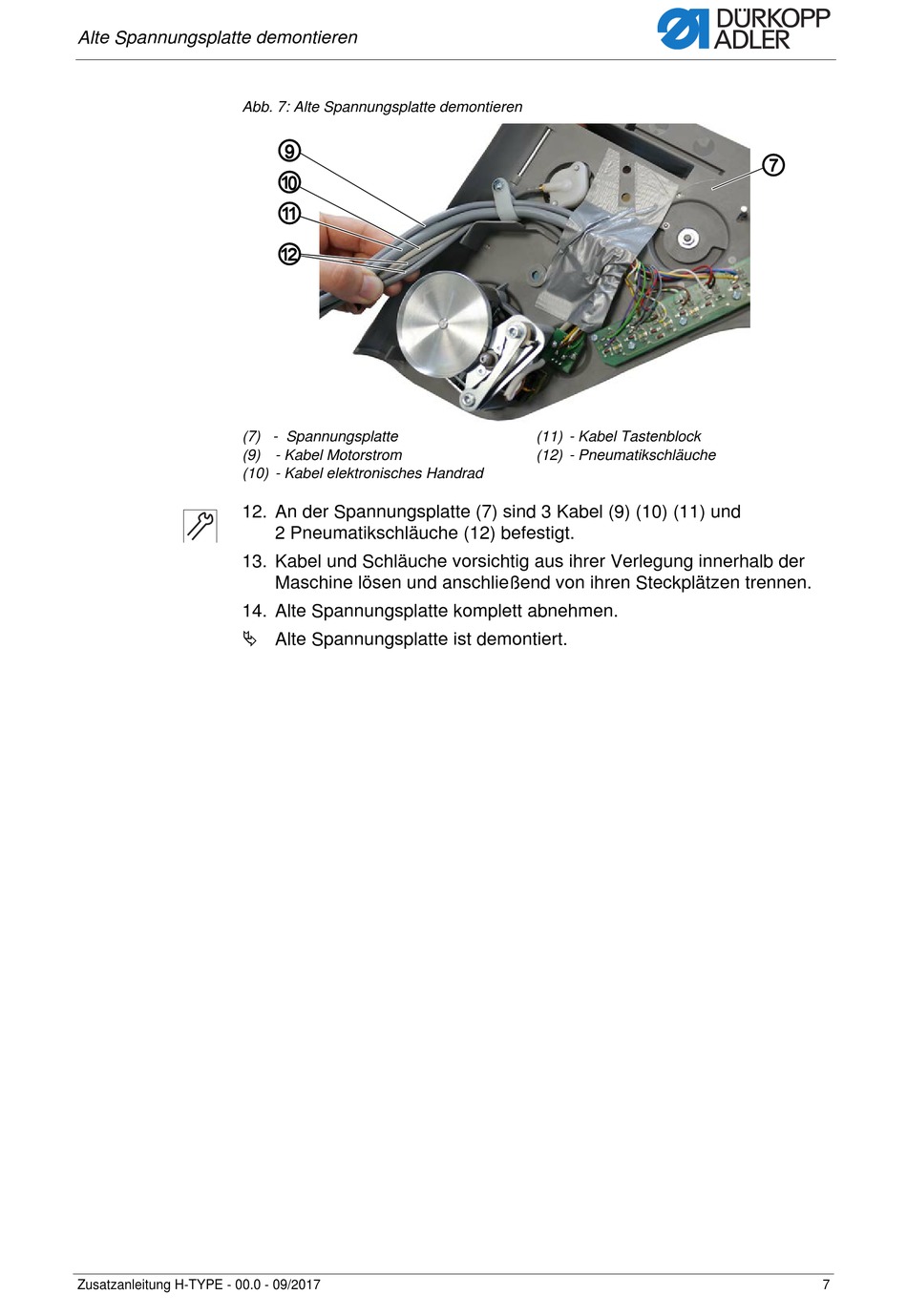

Abb. 7: Alte Spannungsplatte demontieren
(7) - Spannungsplatte
(9) - Kabel Motorstrom
(10) - Kabel elektronisches Handrad
12. An der Spannungsplatte (7) sind 3 Kabel (9) (10) (11) und
13. Kabel und Schläuche vorsichtig aus ihrer Verlegung innerhalb der
14. Alte Spannungsplatte komplett abnehmen.
Alte Spannungsplatte ist demontiert.
Zusatzanleitung H-TYPE - 00.0 - 09/2017
⑨
⑩
⑪
⑫
2 Pneumatikschläuche (12) befestigt.
Maschine lösen und anschließend von ihren Steckplätzen trennen.
(11) - Kabel Tastenblock
(12) - Pneumatikschläuche
⑦
7
