Neue Spannungsplatte montieren

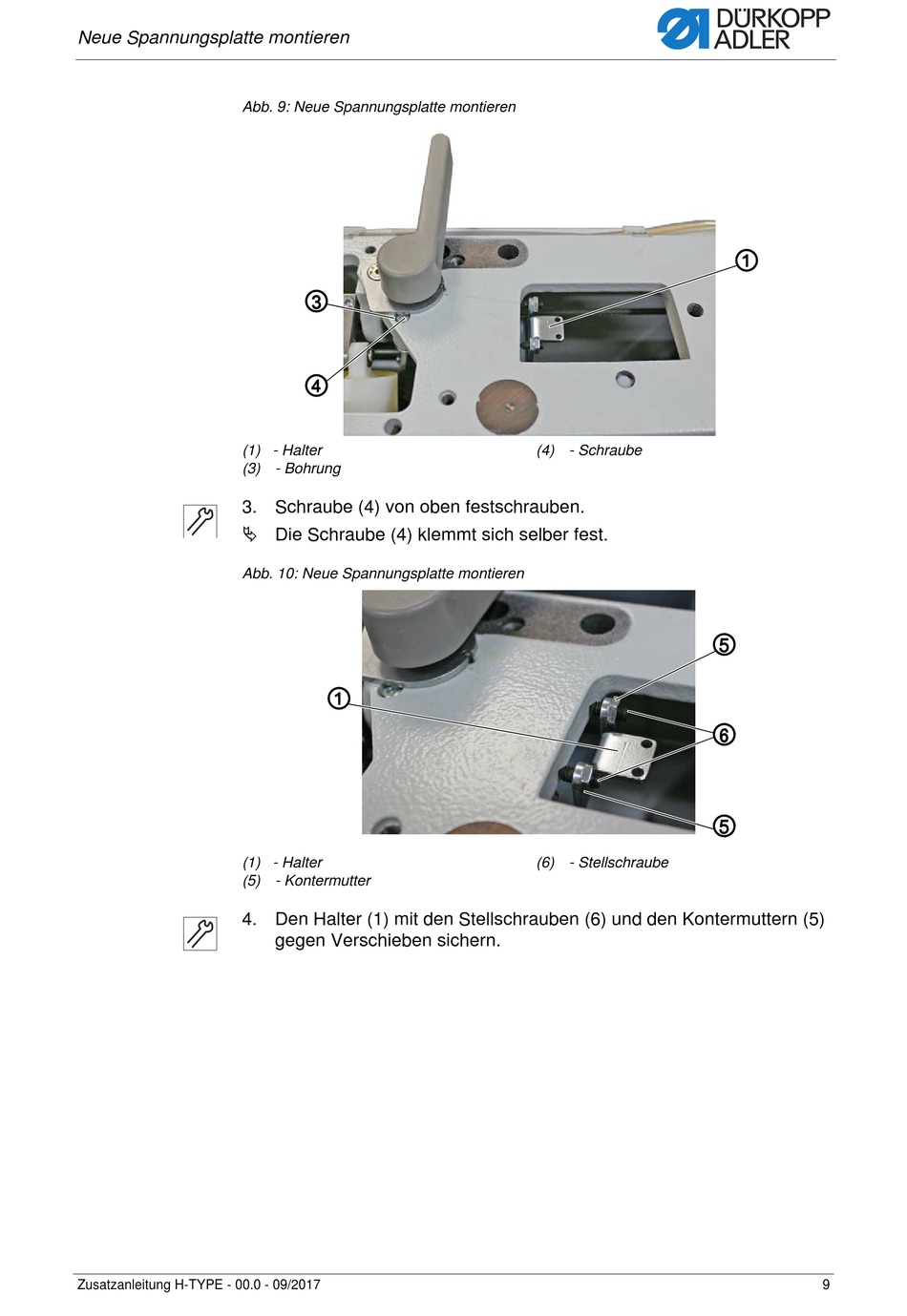

Abb. 9: Neue Spannungsplatte montieren
(1) - Halter
(3) - Bohrung
3. Schraube (4) von oben festschrauben.
Die Schraube (4) klemmt sich selber fest.
Abb. 10: Neue Spannungsplatte montieren
(1) - Halter
(5) - Kontermutter
4. Den Halter (1) mit den Stellschrauben (6) und den Kontermuttern (5)
Zusatzanleitung H-TYPE - 00.0 - 09/2017
③
④
①
gegen Verschieben sichern.
(4) - Schraube
(6) - Stellschraube
①
⑤
⑥
⑤
