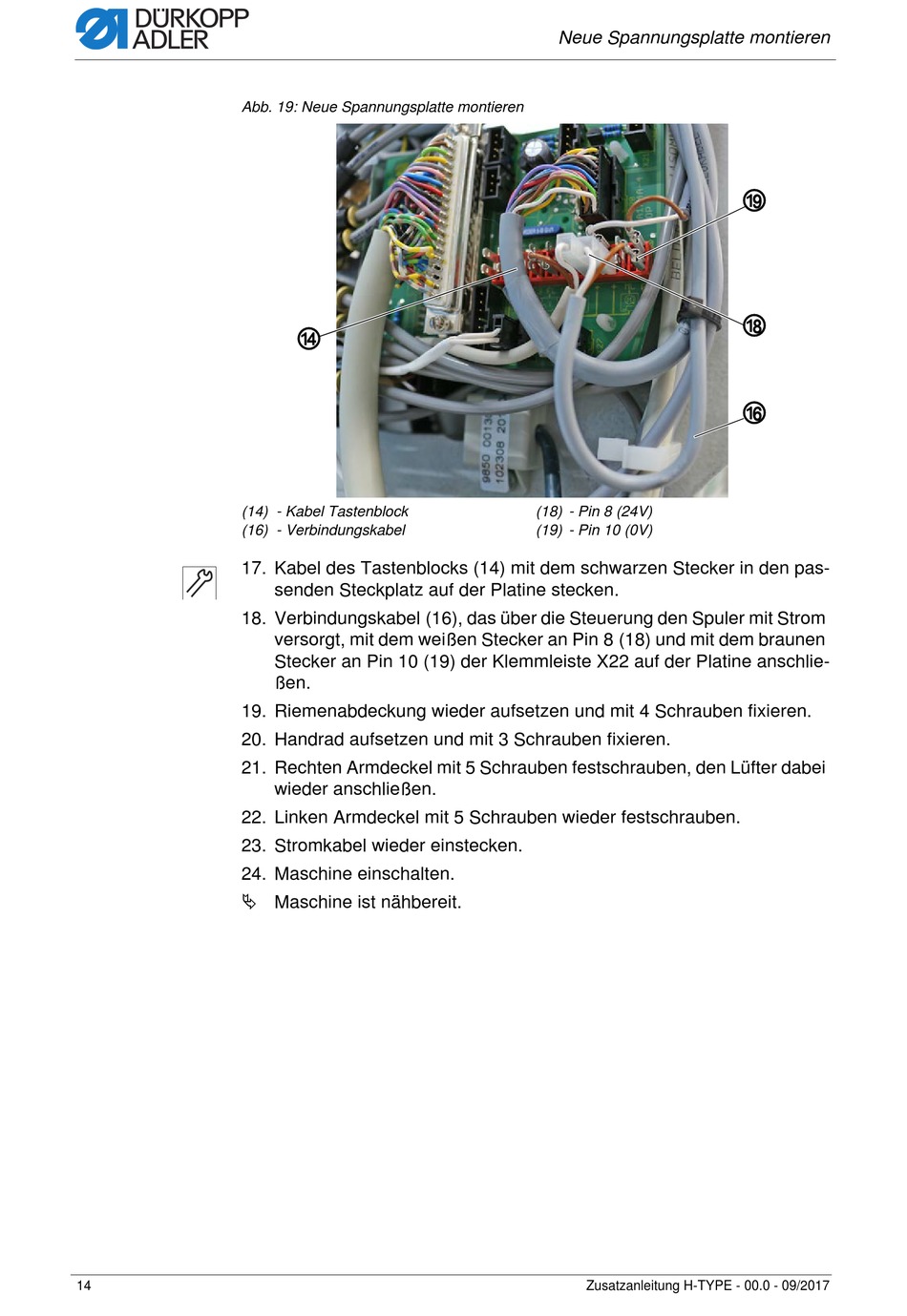

Abb. 19: Neue Spannungsplatte montieren
(14) - Kabel Tastenblock
(16) - Verbindungskabel
17. Kabel des Tastenblocks (14) mit dem schwarzen Stecker in den pas-
18. Verbindungskabel (16), das über die Steuerung den Spuler mit Strom
19. Riemenabdeckung wieder aufsetzen und mit 4 Schrauben fixieren.
20. Handrad aufsetzen und mit 3 Schrauben fixieren.
21. Rechten Armdeckel mit 5 Schrauben festschrauben, den Lüfter dabei
22. Linken Armdeckel mit 5 Schrauben wieder festschrauben.
23. Stromkabel wieder einstecken.
24. Maschine einschalten.
Maschine ist nähbereit.
14
⑭
senden Steckplatz auf der Platine stecken.
versorgt, mit dem weißen Stecker an Pin 8 (18) und mit dem braunen
Stecker an Pin 10 (19) der Klemmleiste X22 auf der Platine anschlie-
ßen.
wieder anschließen.
Neue Spannungsplatte montieren
(18) - Pin 8 (24V)
(19) - Pin 10 (0V)
Zusatzanleitung H-TYPE - 00.0 - 09/2017
⑲
⑱
⑯
