Bedienungsanleitung
für die
LEADER
TIC 3
Hochauflösende Wärmebildkamera
für den Feuerwehreinsatz
CE zertifiziert und ROHS konform

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Leader TIC 3.1

  • Seite 1 Bedienungsanleitung für die LEADER TIC 3 Hochauflösende Wärmebildkamera für den Feuerwehreinsatz CE zertifiziert und ROHS konform...
  • Seite 2 Diese Wärmebildkamera ist zur Entsorgung an den Hersteller zu retournieren. Im Rahmen unserer Politik der kontinuierlichen Verbesserung unserer Produkte behalten wir uns das Recht vor, die technischen Daten der Geräte ohne vorherige Information jederzeit zu ändern. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 2 -...
  • Seite 3: Inhaltsverzeichnis

    Technische Daten der LEADER TIC 3: ..............10 Benutzung ......................11 Ein / Aus ........................11 Farbschemen: ......................11 3.2.1 Die LEADER TIC 3 bietet bis zu 5 Farbschemen ..............11 3.2.2 Die 3 Empfindlichkeitsstufen werden automatisch angepasst: ..........12 Weitere Bildschirmelemente: ..................13 3.3.1 Batterieanzeige: ........................
  • Seite 4 Anschluss der KFZ-Ladestation an die Versorgungsspannung: ......24 Laden der Akkus & Reserve-Akkus in der KFZ-Ladestation: ......... 24 PFLEGE und WARTUNG ..................25 GARANTIE ......................26 SICHERHEITS- und WARNHINWEISE ..............27 www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 4 -...
  • Seite 5: Leader Tic 3.1 Und 3.3

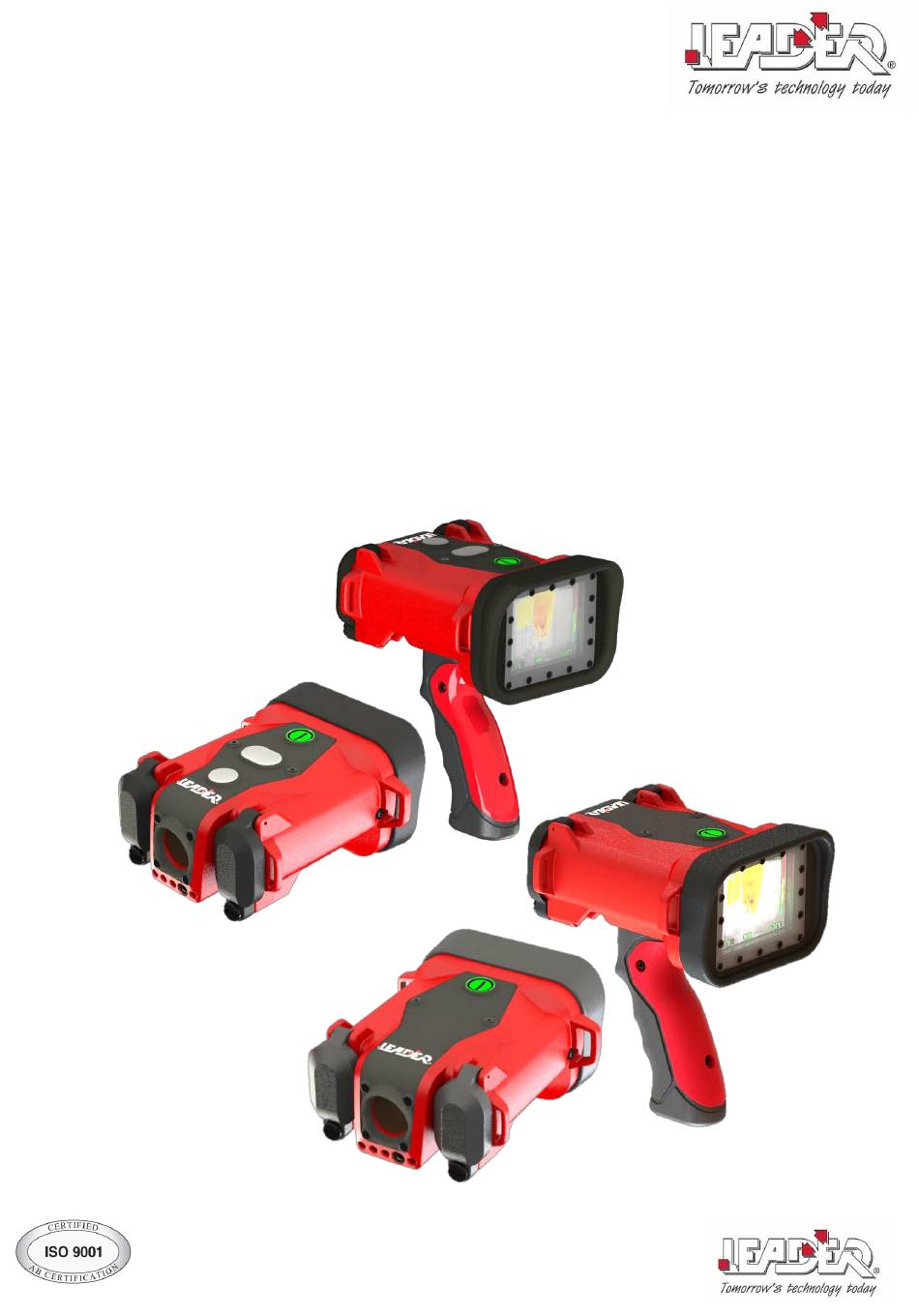

    LEADER TIC 3.1 und 3.3 LEADER TIC 3.1 mit einer Taste LEADER TIC 3.3 mit 3 Tasten (optional mit abnehmbarem Griff) (optional mit abnehmbarem Griff) LEADER TIC 3.1 1 Taste klein und effizient = Perfekt geeignet für Innenangriff. LEADER bietet unschlagbares Preis/Leistungsverhältnis bei bester und bewährter Qualität.
  • Seite 6: Abmessungen

     Germaniumscheibe zum Schutz der Optik  Große Tasten für leichte Bedienung mit Handschuhen  Zoom 2x und 4x *  Laserpointer*  Analogausgang (optional) * abhängig von gewählten Optionen www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 6 -...
  • Seite 7: Aufbau Leader Tic 3

    2.1 Montage des Griffs: Der Griff ist an der Kamera vormontiert, wenn die Option bestellt wurde. Der Griff kann innerhalb von Sekunden demontiert bzw. montiert werden. Der entsprechende Inbusschlüssel ist im Lieferumfang enthalten. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 7 -...
  • Seite 8: Wechseln Der Akkus

    Schutzhülle geladen werden. Die Position des Tasters bzw. der Taster ist zusätzlich farblich markiert. Die Einsatzdauer der Kamera bei starker Hitze wird durch die Verwendung der Schutzhülle verdoppelt. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 8 -...
  • Seite 9: Bildschirmelemente

    (Hot Spot) * Ist nur die Freeze-Funktion verfügbar (TIC 3.1) ändert sich das Symbol in: Das SD Kartesymbol oben in der Mitte zeigt an wie viele Daten aktuell auf der 8GB Karte gespeichert wurden. Das Symbol ändert sich je nach Speicherkapazität von 0 bis 8 GB wie folgt. Die Kamera kann bis zu 1000 Fotos und 8 Stunden Videoaufzeichnung speichern.
  • Seite 10: Technische Daten Der Leader Tic 3

    2.5 Technische Daten der LEADER TIC 3: Allgemein LEADER TIC 3 Batterie LiFePO aufladbare, eigensichere Abmessungen 165 (L) x 140 (B) x 85 (H) mm Akkus (85g pro Akku) (mit Griff +110 mm (H)) Betriebsdauer bei >8h (2 Akkus) / >4h (1Akku)
  • Seite 11: Benutzung

    3.1 Ein / Aus Der EIN/AUS Taster (Grün) muss gedrückt gehalten werden um die Kameras zu starten. Der Startbildschirm mit dem LEADER Logo erscheint und die Kamera ist innerhalb von 5 Sekunden betriebsbereit. Zum Ausschalten der Kamera drücken Sie den EIN/AUS Taster für mindestens 5 Sekunden. Wenn der Bildschirm und das LEADER Logo erlöschen, ist die Kamera ausgeschaltet.
  • Seite 12: Die 3 Empfindlichkeitsstufen Werden Automatisch Angepasst

    Die 3 Empfindlichkeitsstufen werden automatisch angepasst: - Unterer Temperaturbereich: + 150 °C - Mittlerer Temperaturbereich: -40 + 500 °C (Anzeige im Display: - Oberer Temperaturbereich: +1150 °C (Anzeige im Display: www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 12 -...
  • Seite 13: Weitere Bildschirmelemente

    Der Temperaturbalken ist die grafische Anzeige der ausgelesenen Temperatur im Hot-Spot. Beim Farbschema FIRE/STD und INV wird zusätzlich ein Temperaturbalken mit 5 Farbabstufungen angezeigt. Die Temperaturwerte im jeweiligen Modus werden links neben den Balken angezeigt. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 13 -...
  • Seite 14: Freeze / Fotoaufnahme Funktion (Option)

    (auf bis zu 30 m) ist ohne zusätzlichen Videoverstärker möglich. 3.6 Videofunktion (Option) Die Videofunktion Ihrer LEADER TIC wird durch Langes Drücken der Taste eingeschaltet und durch das Symbol an der linken Seite des Displays angezeigt. Ist die Videoaufnahme nicht möglich, wird eine Fehlermeldung anzeigt.
  • Seite 15: Herunterladen Von Bildern Und Videos

    Die Dateinamen der Videos und Bilder enthalten eine Datums- und Zeitangabe in folgendem Format: img-yyyymmddhhmmss vid-yyyymmddhhmmss-000 Nachdem die Kamera vom PC getrennt und das USB Kabel entfernt wurde, muss die LEADER TIC 3 neu gestartet werden, um wieder in den Live-Bild Modus zu gelangen. 3.8 Kabellose Videoübertragung (Option) Benutzen Sie die hitzefeste Schutzhülle um die WiFi Antenne an der LEADER TIC zu befestigen.
  • Seite 16: Herstellen Der Kabellosen Videoübertragung

    Software oder laden Sie die letzte Version der Software von unserer Website herunter. Verbinden Sie die LEADER TIC mit einem USB Kabel mit Ihrem PC, schalten Sie die Kamera ein und öffnen Sie in Ihrem Explorer die Kamera mit dem Namen LEADER TIC 3. Im Ordner “LEADER TIC 3 Konfiguration”...
  • Seite 17 Um Datum und Zeit einzustellen, klicken Sie in der Menüleiste links auf ZEIT. Ändern Sie die Daten im umrandeten Textfeld und klicken Sie auf SPEICHERN. In EINSTELLUNGEN kann die Temperatureinheit Celsius oder Fahrenheit gewählt werden. Klicken Sie wieder auf SPEICHERN. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 17 -...
  • Seite 18 Sie die neuen Daten ein und klicken Sie auf SPEICHERN. Um das Passwort zu deaktivieren, lassen Sie das Passwortfeld leer und klicken Sie auf speichern. Danach erscheint die Meldung „Passwort DEAKTIVIERT“. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 18 -...
  • Seite 19: Laden Der Akkus

    • minimale Selbstentladung • extrem beständig bei Erschütterungen/Stößen/Schlägen • hohe Einsatzbereitschaft auch bei Temperaturen von < -20 °C • sehr hohe Lebensdauer > 5000 Ladezyklen ohne Wartung www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 19 -...
  • Seite 20: Laden Mit Dem Kabelladegerät 100-240V Oder 12-24V (Option)

    Die LEADER TIC ist auch mit nur 1 Akku funktionsfähig. Wird die Wärmebildkamera (WBK) mit 2 Akkus betrieben, so kann bei laufendem Betrieb – ohne dass ein Ausschalten der WBK nötig ist – ein Akku entfernt & gewechselt werden. Die Laufzeit hängt stark vom Kameramodel und den jeweiligen Optionen ab, und beträgt mit 2 Akkus zwischen 5 und 8h.
  • Seite 21 Beide Akkus werden geladen Kabelladegerät mit Stromversorgung und Kamera verbunden Linker Akku wird geladen orange grün Rechter Akku vollständig geladen Linker Akku vollständig geladen grün orange Rechter Akku wird geladen www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 21 -...
  • Seite 22: Die Kfz-Ladestation (Option)

    Die Ladeschale kann seitlich oder stirnseitig mittels der angebrachten Bohrungen montiert werden. Die Schrauben sind nicht im Lieferumfang enthalten. Anschraubdruck maximal 2 Nm.  Durchgangsbohrung für Schraubendreher Befestigungsbohrungen seitliche Montage Anschluss Stromversorgung Drainageöffnung für nasse Kameras www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 22 -...
  • Seite 23: Technische Daten

    Reserveakkulader ca. 170(L) x 105 (W) x 125(H) mm, (6,7ʺ(L) x 4,13ʺ (W) x 4,92ʺ (H)) Abmessung für Ladeschale ohne Reserveakkulader Leistung <50W Versorungsspannung 100-240 VAC oder 12/24VDC Schutzklasse IP42 www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 23 -...
  • Seite 24: Anschluss Der Kfz-Ladestation An Die Versorgungsspannung

    Schieben Sie die WBK bis zum Anschlag in die Ladeschale (Linse voraus). Dabei werden die Ladekontakte der Kamera automatisch mit den Ladesteckern der Ladeschale verbunden und die entsprechenden LEDs leuchten rot. 4 x Ladekontakte und Ladestecker www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 24 -...
  • Seite 25: Pflege Und Wartung

    Anwender müssen geschult werden in: Nutzen und Einschränkungen der Technologie, ihrer Anwendung, und Interpretation der Wärmebilder. Zuwiderhandlungen können zum Tode führen und Schaden an Gesundheit, der Ausrüstung und anderen Gegenständen verursachen. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 25 -...
  • Seite 26: Garantie

    Der Gegenstand darf nicht missbraucht, fehlbedient, überbeansprucht oder während des Transportes beschädigt worden sein. active photonics & LEADER sind unter keinen Umständen für Schäden oder den Verlust verantwortlich und kommen auch nicht für Folgeschäden und indirekte- oder Nebenschäden, die dem Kunden entstehen, auf.
  • Seite 27: Sicherheits- Und Warnhinweise

    Europäischen Richtlinien und technischen Standards sowie den internationalen Standards nach EN ISO 9001:2008, einem unabhängig verifizierten Qualitätssystem, verpflichtet. active photonics und LEADER sind ein nach den Qualitätsstandards EN ISO 9001:2008 qualifizierter Hersteller und Händler. EXPLOSIONSGEFAHR-WARNUNG Wird die Kamera in einem Gefahrenbereich der Klasse 2 eingesetzt, beachten Sie folgende Anweisungen: - Verbinden oder trennen Sie keine Kabel oder Ladegeräte mit oder von Ihrer Kamera, wenn Sie...
  • Seite 28 Alle obigen Hinweise gelten in gleicher Weise für die von active photonics angebotenen Videofunkübertragungssysteme, Netzgeräte und sämtliche andere Zubehörteile. Wenn eines dieser Geräte nicht ordnungsgemäß funktioniert, bringen sie es zu Ihrem Importeur bzw. senden Sie es an die active photonics www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 28 -...
