Leader TIC 3 Bedienungsanleitung
Verwandte Anleitungen für Leader TIC 3
Inhaltszusammenfassung für Leader TIC 3

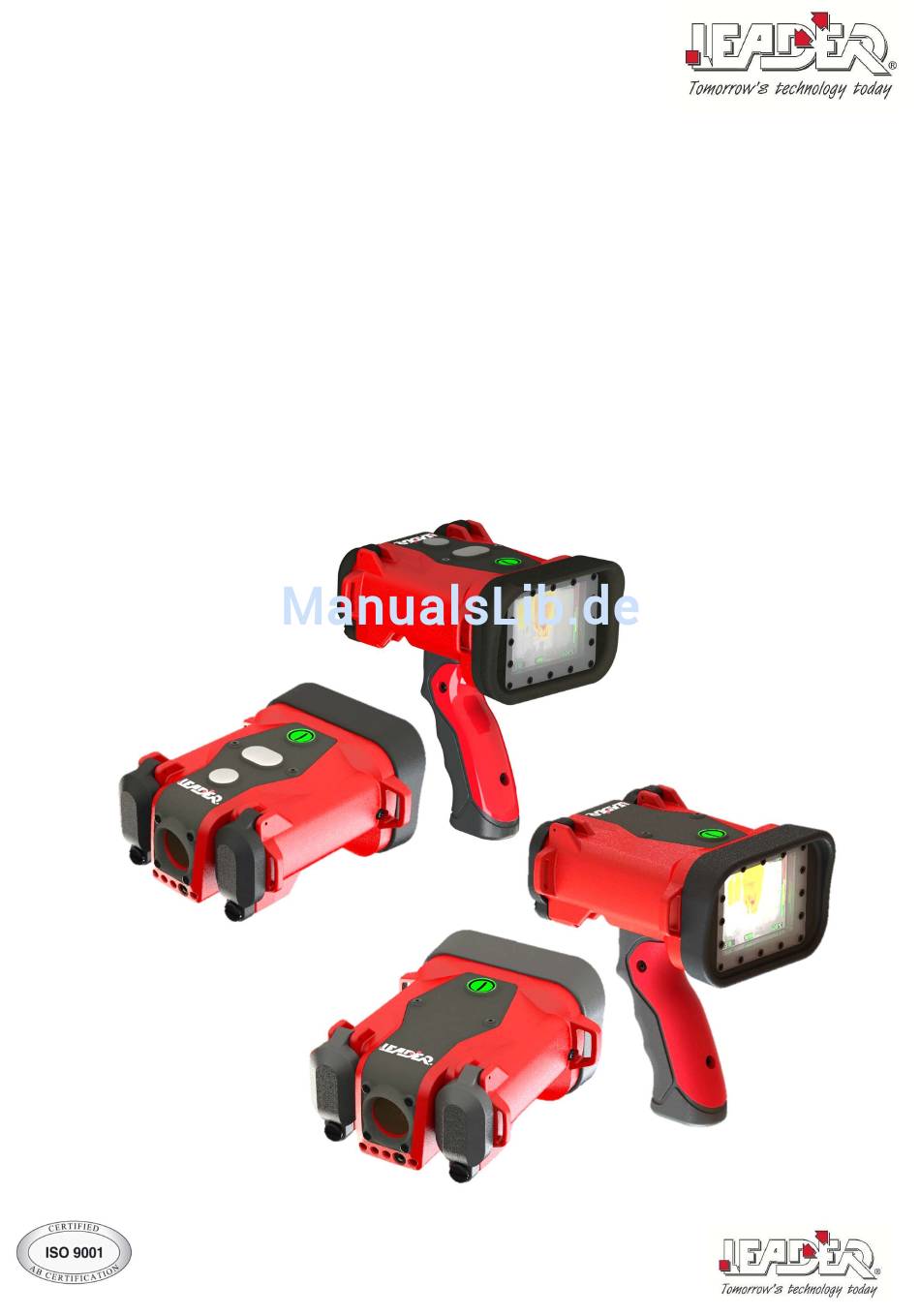

- Seite 1 Bedienungsanleitung für die LEADER TIC 3 Hochauflösende Wärmebildkamera für den Feuerwehreinsatz CE zertifiziert und ROHS konform...
- Seite 2 Diese Wärmebildkamera ist zur Entsorgung an den Hersteller zu retournieren. Im Rahmen unserer Politik der kontinuierlichen Verbesserung unserer Produkte behalten wir uns das Recht vor, die technischen Daten der Geräte ohne vorherige Information jederzeit zu ändern. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 2 -...
-
Seite 3: Inhaltsverzeichnis
Technische Daten der LEADER TIC 3: ..............10 Benutzung ......................11 Ein / Aus ........................11 Farbschemen: ......................11 3.2.1 Die LEADER TIC 3 bietet bis zu 5 Farbschemen ..............11 3.2.2 Die 3 Empfindlichkeitsstufen werden automatisch angepasst: ..........13 Weitere Bildschirmelemente: ..................13 3.3.1 Batterieanzeige: ........................ - Seite 4 PFLEGE ..................25 GARANTIE ................. 26 SICHERHEITS- und WARNHINWEISE ..............27 www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 4 -...
-
Seite 5: Leader Tic 3.1 Und 3.3
LEADER TIC 3.1 und 3.3 LEADER TIC 3.1 mit einer Taste LEADER TIC 3.3 mit 3 Tasten (optional mit abnehmbarem Griff) (optional mit abnehmbarem Griff) Perfekt geeignet für Innenangriff. LEADER bietet unschlagbares Preis/Leistungsverhältnis bei bester und bewährter Qualität. Das modulare Design ermöglicht sämtliche für die Feuerwehren wichtigen Funktionen und Ausstattungsvarianten. -
Seite 6: Abmessungen
Bis zu 4 h Laufzeit mit 2 Akkus (3h mit Videoaufzeichnung)* Germaniumscheibe zum Schutz der Optik große Tasten für leichte Bedienung mit Handschuhen Zoom 2x und 4x * Laserpointer* * abhängig von gewählten Optionen www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 6 -... -
Seite 7: Aufbau Leader Tic 3
2.1 Montage des Griffs: Der Griff ist an der Kamera vormontiert, wenn die Option bestellt wurde. Der Griff kann innerhalb von Sekunden demontiert bzw. montiert werden. Der entsprechende Inbusschlüssel ist im Lieferumfang enthalten. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 7 -... -
Seite 8: Wechseln Der Akkus
Gebrauch und können als Ersatzteil bestellt werden. Beim Einsetzen in die KFZ-Ladestation muss die Schutzhaube nicht entfernt werden, sondern verbleibt am Gerät. Die Position des Tasters ist zusätzlich farblich markiert. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 8 -... -
Seite 9: Bildschirmelemente
Akkuanzeige messpunkt (Hot Spot) * Ist nur die Freeze-Funktion verfügbar (TIC 3.1) ändert sich das Symbol: Das SD Kartesymbol oben in der Mitte zeigt an wieviel Daten auf der 8GB Karte gespeichert wurden. Das Symbol ändert sich wie folgt: ... -
Seite 10: Technische Daten Der Leader Tic 3
2.5 Technische Daten der LEADER TIC 3: LEADER TIC 3 320x240 Display 3,5“ LCD / 76.800 Pixel Frequenz 60Hz Fps Temperaturbereich -40° bis +1150°C Farbschemen (1-5*) Fire/Std, Search*, Inverse*, Cold Finder*, Multi Colour* * abhängig von gewählten Optionen Gehäuse Material... -
Seite 11: Benutzung
Der EIN/AUS Taster (Grün) muss für mehr als 2 Sekunden gedrückt gehalten werden um die Kameras zu starten. Die Kamera ist betriebsbereit, wenn das Batteriesymbol im Display erscheint, und das LEADER Logo leuchtet. Zum Ausschalten der Kamera betätigen Sie ebenfalls den EIN/AUS Taster für mehr als 2 Sekunden. - Seite 12 Farben werden unverändert dargestellt Für Tageslichtumgebungen und Füllstandanzeigen COLD FINDER Die kältesten Stellen werden blau eingefärbt MULTICOLOR Für technische Überprüfungen und Gefahrguteinsätze Optionale Farbschemen werden durch ein Symbol unten links gekennzeichnet www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 12 -...
-
Seite 13: Die 3 Empfindlichkeitsstufen Werden Automatisch Angepasst
Werkseitig ist ein Emmissionskoeffizient von =0,97 eingestellt. Je nach Dichte des Materials, seiner Oberflächenbeschaffenheit und Entfernung zum Messobjekt, können die tatsächlichen Temperaturen abweichen. Dadurch kann die angezeigte Temperatur nur als Hinweis eingeschätzt werden. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 13 -... -
Seite 14: Temperaturbalken
über eine USB Verbindung am PC heruntergeladen oder gelöscht werden. (siehe dazu das Kapitel Herunterladen von Bilder und Videos) Information: Die Foto- und Videoaufnahme sowie der Galerie-Moduls stehen erst 10-15Sekungen nach dem Einschalten der Kamera zur Verfügung. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 14 -... -
Seite 15: Herunterladen Von Bildern Und Videos
Die Videos und Bilder enthalten eine Datums- und Zeitangabe in folgendem Format: img-yyyymmddhhmmss vid-yyyymmddhhmmss-000 Nachdem die Kamera vom PC getrennt und das USB Kabel entfernt wurde muss die LEADER TIC neu gestartet werden. 3.7 Kabellose Videoübertragung (Option) Benutzen Sie die hitzefeste Schutzhülle um die WiFi Antenne an der LEADER TIC zu befestigen. -
Seite 16: Herstellen Der Kabellosen Videoübertragung
Information: Die Menüeinträge können abhängig von Ihrer Hard- und Software und der Player Version abweichen. Während das Video übertragen wird ist der Galerie-Modus nicht verfügbar. Um die Videoübertragung zu beenden, schalten sie die LEADER TIC aus und entfernen den WiFi Stick. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 16 -... -
Seite 17: Einstellungen An Der Leader Tic (Datum/Zeit/Ssid/Passwort/°C/F)
Installationsdateien für MAC und Windows 32bis und 64bit Version. Bitte installieren Sie die entsprechende Version und starten Sie Ihren PC neu. Nach erfolgreicher Installation finden Sie in der Programliste den Eintrag LEADER TIC 3. Starten die die LEADER TIC 3 Konfiguration und ein Browserfenster mit dem Startbildschirm erscheint. - Seite 18 In EINSTELLUNGEN kann die Temperatureinheit Celsius oder Fahrenheit gewählt werden. Um die SSID Ihres access points oder das Password zu ändern, wählen Sie im Menü WIFI aus, schreiben Sie die neuen Daten hinein und klicken Sie auf SPEICHERN. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 18 -...
-
Seite 19: Laden Der Akkus
LÖSUNGSMITTELHALTIGEN SUBSTANZEN. 4.1 Akku-Technologie der LEADER TIC Die LEADER TIC ist auch funktionsfähig mit nur 1 Akku. Wird die Wärmebildkamera (WBK) mit 2 Akkus betrieben, so kann bei laufendem Betrieb – ohne dass ein Ausschalten der WBK nötig ist – ein Akku entfernt & gewechselt werden Die Laufzeit hängt stark vom Kameramodel und den benutzen Optionen ab, und kann somit mit 2 Akkus... -
Seite 20: Laden Mit Dem Kabelladegerät 100-240V Oder 12-24V (Option)
5. Das System geht in den Ladeerhaltungsmodus über und verbleibt dort solange bis die Ladekabel getrennt werden. In diesem Modus wird die Akkuspannung ständig überwacht und der Akku bei Bedarf automatisch nachgeladen (kein Memory Effekt), damit jederzeit vollgeladene Akkus gewährleistet sind. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 20 -... - Seite 21 Beide Akkus werden geladen Kabelladegerät mit Stromversorgung und Kamera verbunden Akku 1 wird geladen orange grün Akku 2 vollständig geladen Akku 1 vollständig geladen grün orange Akku 2 wird geladen www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 21 -...
-
Seite 22: Die Kfz-Ladestation (Option)
Die Ladeschale kann seitlich oder stirnseitig mittels der angebrachten Bohrungen montiert werden. Die Schrauben sind nicht im Lieferumfang enthalten. Anschraubdruck maximal 2 Nm. Durchgangsbohrung für Schraubendreher Befestigungsbohrungen seitliche Montage Anschluss Stromversorgung Drainageöffnung für nasse Kameras www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 22 -... -
Seite 23: Technische Daten
Reserveakkulader Abmessung für ca. 170(L) x 105 (W) x 125(H) mm, (67ʺ(L) x 41,3ʺ (W) x 49,2ʺ (H)) Ladeschale ohne Reserveakkulader Leistung <50W Versorungsspannung 100-240 VAC oder 12/24VDC Schutzklasse IP42 www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 23 -... -
Seite 24: Anschluss Der Kfz-Ladestation An Die Versorgungsspannung
Schieben Sie die WBK bis zum Anschlag in die Ladeschale (Linse voraus). Dabei werden die Ladekontakte der Kamera automatisch mit den Ladesteckern der Ladeschale verbunden und die entsprechenden LED’s leuchten rot. 4 x Ladekontakte und Ladestecker www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 24 -... -
Seite 25: Pflege
Anwender müssen geschult werden in: Nutzen und Limitierungen der Technologie, ihre Anwendung, Interpretation der Wärmebilder. Zuwiderhandlung kann zum Tode führen und Schaden an Gesundheit, der Ausrüstung und anderen Gegenständen verursachen. www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 25 -... -
Seite 26: Garantie
Active photonics & LEADER sind unter keinen Umständen für Schäden oder den Verlust verantwortlich und kommt auch nicht für Folgeschäden und indirekte- oder Nebenschäden die dem Kunden entstehen auf. Dies gilt auch für den Fall, dass active photonics & LEADER auf die Möglichkeit dieser Fälle hingewiesen wurden. -
Seite 27: Sicherheits- Und Warnhinweise
Alle obigen Hinweise gelten in gleicher Weise für die von active photonics angebotenen Videofunkübertragungssysteme, Netzgeräte und sämtliche andere Zubehörteile. Wenn eines dieser Geräte nicht ordnungsgemäß funktioniert, bringen sie es zu Ihrem Importeur bzw. senden Sie es an die active photonics www.leader-group.eu • www.leadernorthamerica.com • www.leader-gmbh.de • www.active-photonics.com - 27 -...
