Bedienungsanleitung Roth EnergyLogic Touchline/Funk
Elektrischer Anschluss
C/O-, TB-Eingang zur Ak-
tivierung des Kühlbetriebs

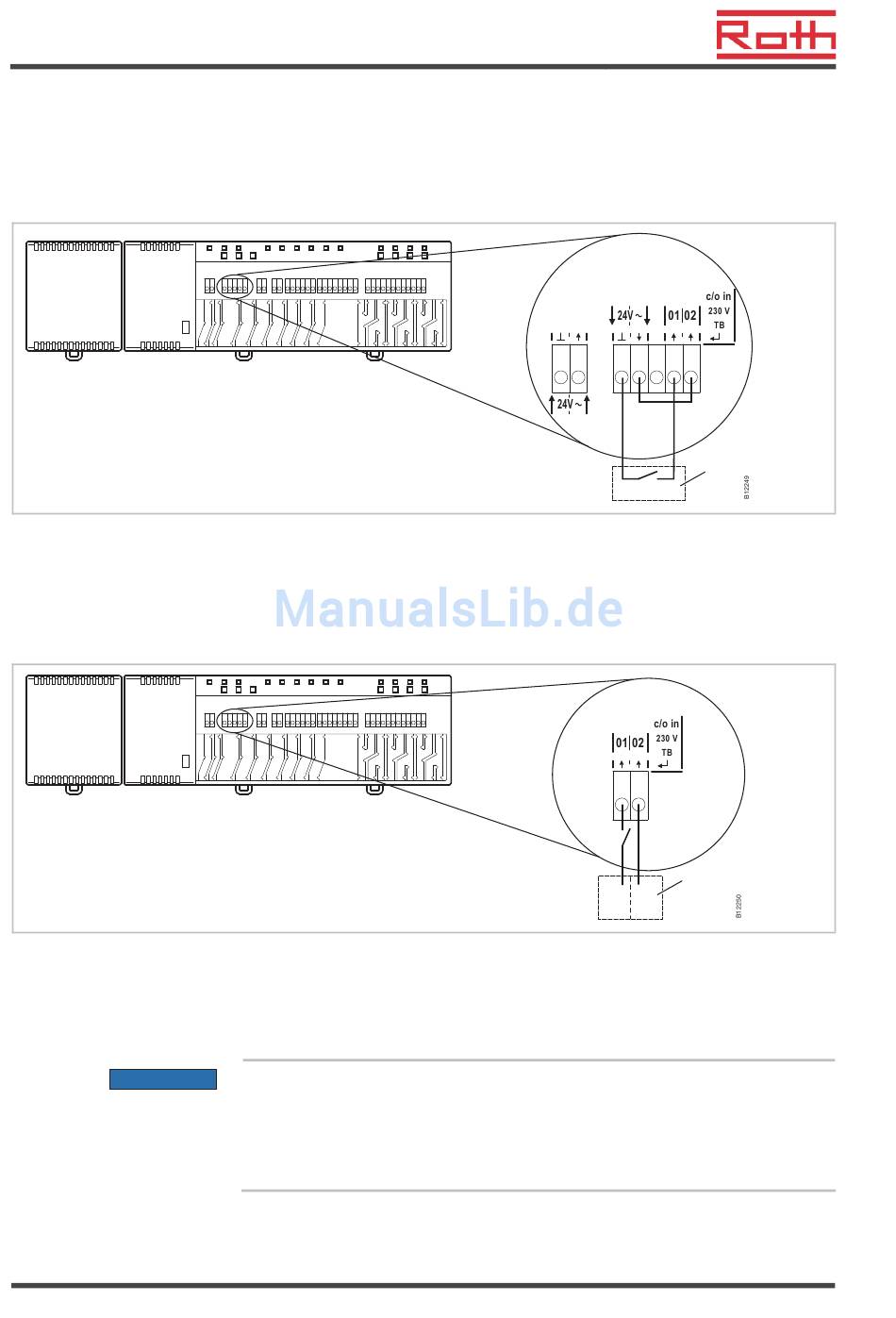

Abb. 25: C/O-, TB-Eingang, Ansteuerung mit 24 V Ausgangsspannung vom Funk-Anschlussmodul
Klemme 01 Spannung EIN:
Spannung AUS: Kühlung AUS
1 z.B. Wärmepumpe
Abb. 26: C/O-, TB-Eingang, Ansteuerung mit 230 V
Klemme 01 Spannung EIN:
Spannung AUS: Kühlung AUS
1 z.B. Roth Wärmepumpe Terra Compact
ACHTUNG
38
Der C/O-, TB-Eingang ist ein konfigurierbarer Eingang für ein C/O-Signal von
24 V oder 230 V. Mit dem C/O-Signal schalten Sie von Heiz- auf Kühlbetrieb
um.
►
Schließen Sie das C/O-Signal an die Klemmen 01 und 02 an.
Kühlung EIN
Kühlung EIN
Anschluss der Klemmen 01 (L) und 02 (N) nicht vertauschen!
Durch einen unsachgemäßen Anschluss kann es zu Fehlfunktion in der
Anlage kommen.
– Phase und Nullleiter korrekt anschließen. Phase (L) an die Klemme 01
und Nullleiter (N) an die Klemme 02 anschließen.
24 V
1
230 V
1
L N
P100011293 C
