aKtuatorKartE
diese Karte (siehe abb.38) aktiviert per relais die 230
V ∿ Nutzer. Außerdem werden die Signale aus den No-
cken und/oder Mikroschaltern der verschiedenen nutzer
gesteuert und das relais des Instant-boilers kontrolliert.
die Karte wird mit 24 Vac gespeist.
die steuersoftware der Karte wird direkt (über rs232)
auf den Mikroprozessor geladen.
- die grüne led 3 (27) blinkt bei normaler Kartenfunktion
- die grüne led 6 (33) weist auf Präsenz von 5 Vcc hin
- die rote led 4 (19) leuchtet beim Kartenreset
- die rote led 2 (8) weist auf den betrieb des Heizwider-
stands des espresso-boilers hin
- die rote led 1 (9) weist auf den betrieb des Heizwider-
stands des Instant-boilers hin
- die grüne led 8 (29) weist auf die Impulse des Volu-
menzählers hin (wo vorhanden)
- die grüne led 5 (5) weist auf Präsenz von 34Vdc hin
- die grüne led 7 (24) weist auf Präsenz von geregelten
34vdc hin.

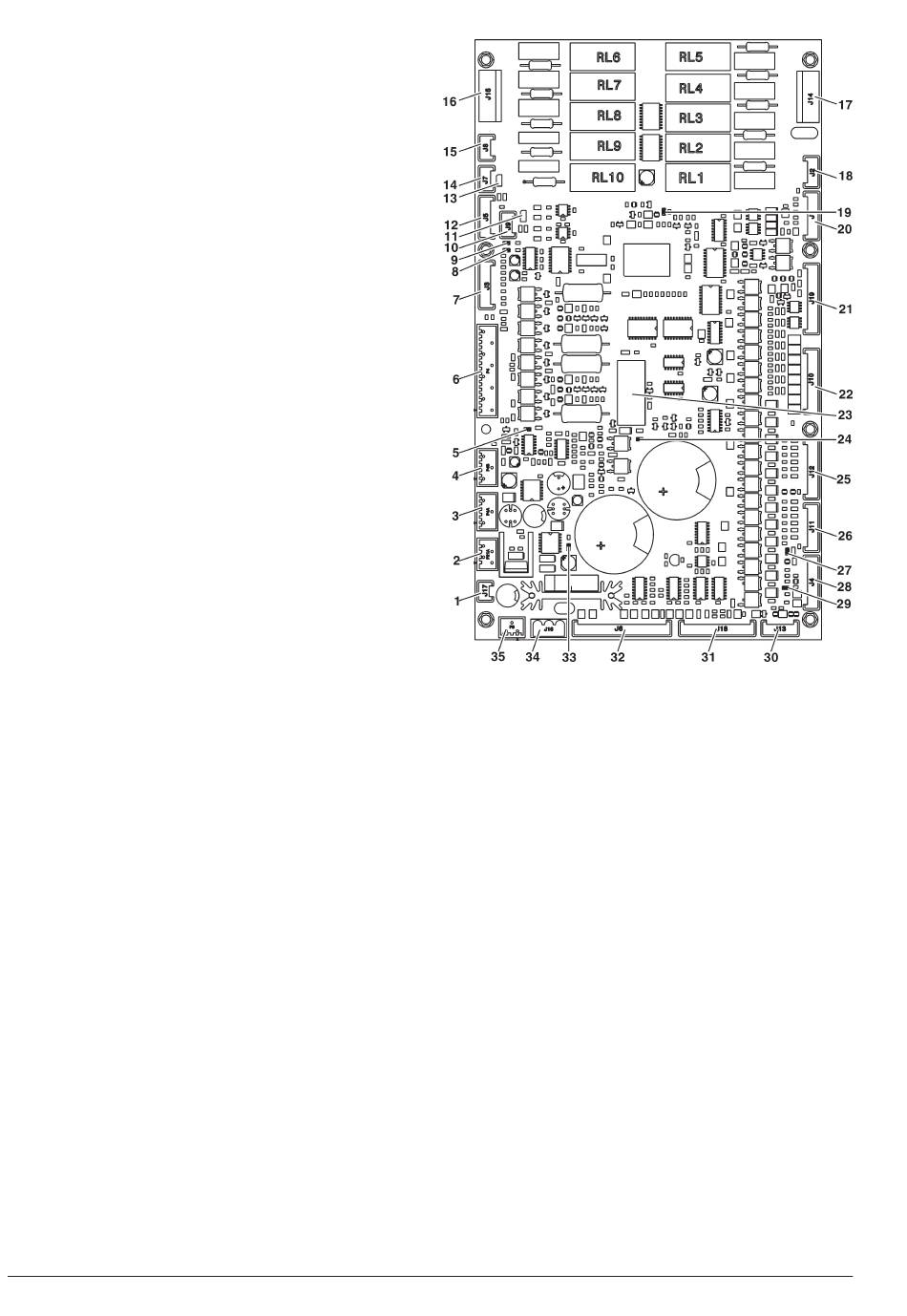

Abb. 38
1- Dampfabzug
2- Spule Sicherheitsrelais 34 Vdc und Input Tür
3- Speisung 34 Vdc zur CPU
4- Speisung 34 Vdc zur CPU
5- LEDs
6- Pumpe 7 und Dosiermotor 9
7- zur Relais-Erweiterungskarte (optional)
8- LED 2
9- LED 1
10- keine Anwendung
11- keine Anwendung
12- Sonde und Relais Instant-Boiler
13- Brücke Can Bus JP1 (geschlossen)
14- CAN Bus
15- CAN Bus
16- Anwender 230 V
17- Anwender 230 V
18- keine Anwendung
19- LED 4
20- keine Anwendung
21- Input und Output 24 V
22- MD
23- Sicherheitsrelais 34 Vdc
24- LED 7
25- MF
26- PM
27- LED 3
28- Anschluss Kartenprogrammierung (RS232)
29- LED 8
30- keine Anwendung
31- Input
32- Input
33- LED 6
34- Speisung 24 Vac
35- keine Anwendung
© by N&W GLOBAL VENDING S.p.A.
RELAISFUNKTION (siehe Schaltdiagramm)
RL1 = keine Anwendung
RL2 = keine Anwendung
RL3 = keine Anwendung
RL4 = keine Anwendung
RL5 = keine Anwendung
RL7 = EEA
RL8 = keine Anwendung
RL9 = MSB
RL10 = MSCB
52
10 - 2010 3405 - 01
