m
ixErDüsEN
Falls das Instant-Fach ausgebaut werden muss, ist bei
dem Zusammenbau auf die zuvor verwendete düsen-
Pumpenkombination zu achten.
Düsen mit 1 Öffnung müssen so montiert werden, dass
die wasserzufuhr in den Mixer über den unteren an-
schluss erfolgt.
deutliche Änderungen der getränkedosis können einen
austausch der entsprechenden düse erforderlich ma-
chen, um die korrekte leistung aufrecht zu erhalten.
die düsen mit unterschiedlicher leistung sind durch die
Farbe und die Zahl der vorhandenen Öffnungen gekenn-
zeichnet:
Düse
Magenta (1 Öffnung)
Orange (1 Öffnung)
Magenta (2 Öffnungen)
Orange (2 Öffnungen)
Weiß (1 Öffnung)
nach dem austausch der düse muss in der gerätesoft-
ware der verwendete düsentyp eingestellt werden (mit
der Funktion Pumpenkalibrierung im technikermenü).
Die weiße Düse dient nur der ausgabe von Heiß-
wasser.
abschließend müssen die auswahlen geprüft werden,
die diesen Mixer verwenden, um einen korrekten ausga-
bezyklus der getränke zu gewährleisten.

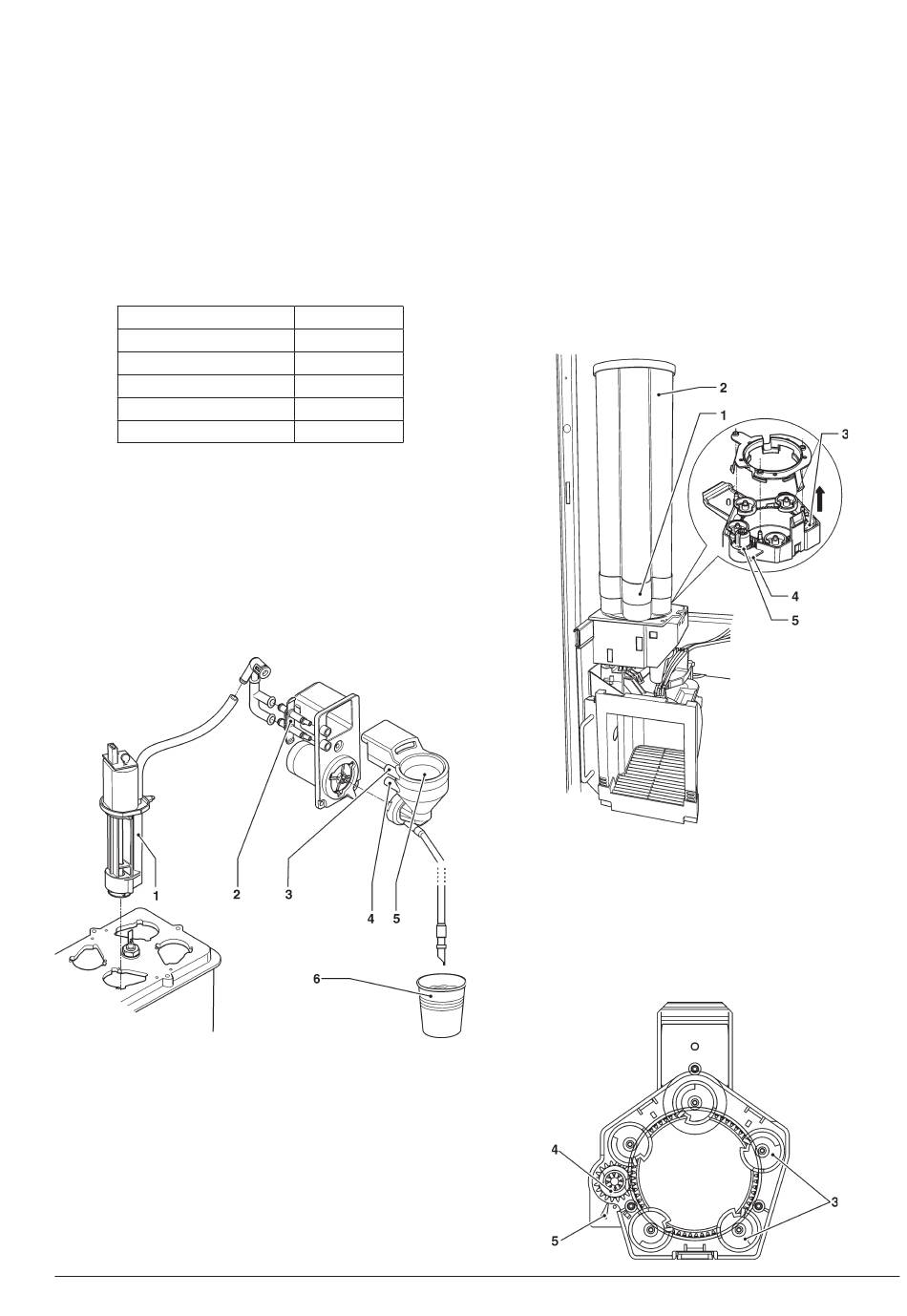

Abb. 30
1- Pumpe
2- Düsen (einzel oder doppel)
3- oberer Anschluss
4- unterer Anschluss
5- Mixer
6- ausgegebenes Getränk
© by N&W GLOBAL VENDING S.p.A.
BECHErausgaBE
die becherausgabe ist so ausgelegt, dass sie für war-
tungszwecke leicht ausgebaut werden kann.
Jede einzelne bechersäule und der auslösering können
ohne werkzeug ausgebaut werden.
der becherauslösering wird bei normaler reinigung
nicht geöffnet.
Falls der Eingriff erforderlich ist, muss bei der Montage
besonders auf Folgendes geachtet werden:
-
- die schneckenausrichtung beachten, siehe abbildung.
leistung
9 - 11 cc
11 - 13 cc
19 - 22 cc
22 - 25 cc
22 - 25 cc
Abb. 31
1-
2-
3-
4-
5-
47
die Markierung auf dem Mikroschaltergetriebe mit dem
Pfeil der schneckenhalterung abstimmen
Bechersäule
entfernbare Säule
Becherauslösering
Getriebe Mikroschalter
Markierung
