Proszę sprawdź kompletność okuć przed montażem. Upewnij się, że używasz odpowiednie elementy.
Please check that all fittings are included prior to assembly. Make sure that you are using the
correct components.
Пожалуйста, проверьте наличие всех элементов крепёжной фурнитуры перед монтажом.
Убедитесь, что используете соответствующие элементы.
Prüfen Sie bitte vor der Montage, ob alle Elemente vorhanden sind. Bitte vergewissern Sie sich,
dass Sie die richtigen Elemente verwenden.

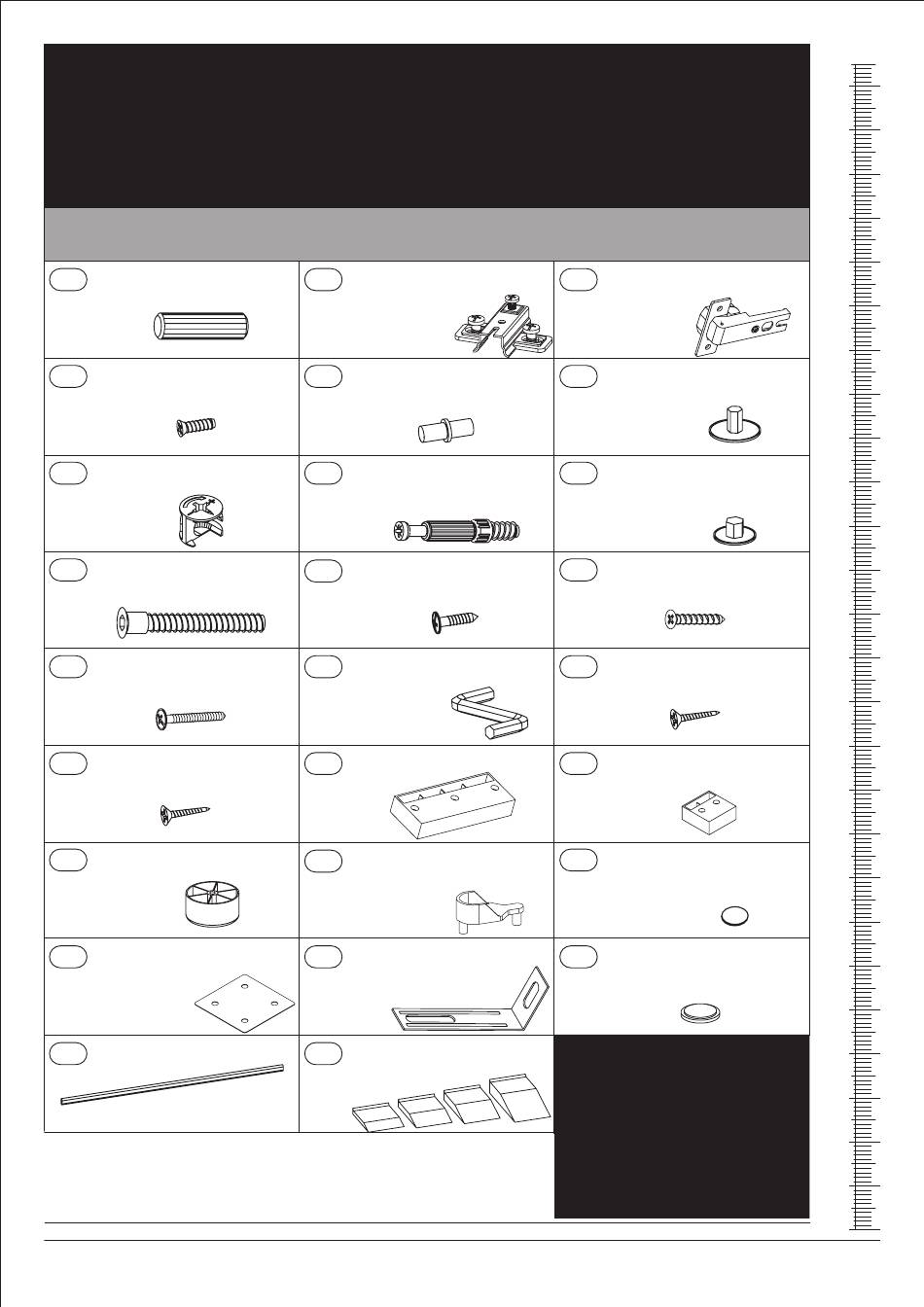

Okucia znajdujące się w paczce: / Fittings in the pack: /
Крепёжная фурнитура находится в упаковочной коробке: / Beschläge in der Packung:
A1
Kołek / Dowel / Шкант
(колышек) / Dübel – ø8 x 35mm
x20
C1
Wkręt EURO / EURO screw /
Евровинт / EURO-Schraube
– 4 x 13mm
x8
E1
Mimośród / Eccentric cam /
Эксцентрик / Exzenter
– ø15 x 12mm
x19
G2
Konfirmat / Confirmat /
Конфирмант / Konfirmat
– ø7 x 60mm
x4
I12
Wkręt UP / UP screw /
Шуруп UР / UP-Schraube
– 4 x 30mm
x10
N2
Wkręt US / US screw /
Шуруп US / US-Schraube
– 3,5 x 16mm
x2
O15
Stopka / Foot / Ножка /
Möbelfuß
x1
Q8
Blacha łącząca / Metal
connector plate / Металлическая
соединительная пластина /
Verbindungsblech
x2
Z1
Drążek / Rod / Штанга / Stange
– (L-698)
x1
25-10-2012
B0
Prowadnik do zawiasu równoległego /
European hinge guide / Площадка
для параллельной петли /
Führungsteil für
Topfscharnier
x4
D2
Podpórka półki / Shelf support /
Подпорка полки / Regalträger
x4
F1
Trzpień / Screw dowel /
Шток эксцентрика / Bolzen
– ø6 x 34mm
x19
I2
Wkręt UP / UP screw /
Шуруп UР / UP-Schraube
– 4 x 16mm
x1
M
Klucz imbusowy / Allen key /
Имбусовый ключ /
Inbus-Schlüssel
x1
O9
Stopka / Foot / Ножка /
Möbelfuß
x2
P4
Podpórka drążka szafy / Rod
holder / Держатель штанги
шкафа / Stangenhalter
x2
Q9
Kątownik metalowy do ściany /
Metal wall bracket / Уголок
металлический для настенного
монтажа / Metall-Wandwinkel
x1
Z
Regulator wysokości / Height
adjuster / Клинья, регулирующие
высоту / Höhenversteller
1 kpl
set
кпл
Set
Strona / Page / Страница / Seite 2/15
BR3
Zawias równoległy / European
hinge / Параллельная дверная
петля / Topfscharnier
x4
E0
Zaślepka (do E1) / Cover cap
(for E1) / Заглушка (для Е1) /
Verschlusskappe (für E1)
x19
G0
Zaślepka (do G2) / Cover cap
(for G2) / Заглушка (для G2) /
Verschlusskappe (für G2)
x4
I3
Wkręt US / US screw /
Шуруп US / US-Schraube
– 4 x 20mm
x4
N1
Wkręt US / US screw /
Шуруп US / US-Schraube
– 3 x 16mm
x60
O13
Stopka / Foot / Ножка /
Möbelfuß
x2
P16
Zaślepka samoprzylepna /
Self-adhesive cover cap /
Заглушка самоклеющаяся /
Selbstklebende
Verschlusskappe
x4
R8
Odbojnik silikonowy / Silicone
bumper / Амортизатор
силиконовы / Silikonpuffer
x2
Uwaga !!! Okucia trzymać
z dala od dzieci.
Caution!!! Keep fittings out
of reach of children.
Внимание!!! Крепёжную
фурнитуру хранить в не
доступных для детей местах.
Achtung!!! Elemente von
Kindern fernhalten.
Program MADRAS TYP 19
MM
260
250
240
230
220
210
200
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
10
0
