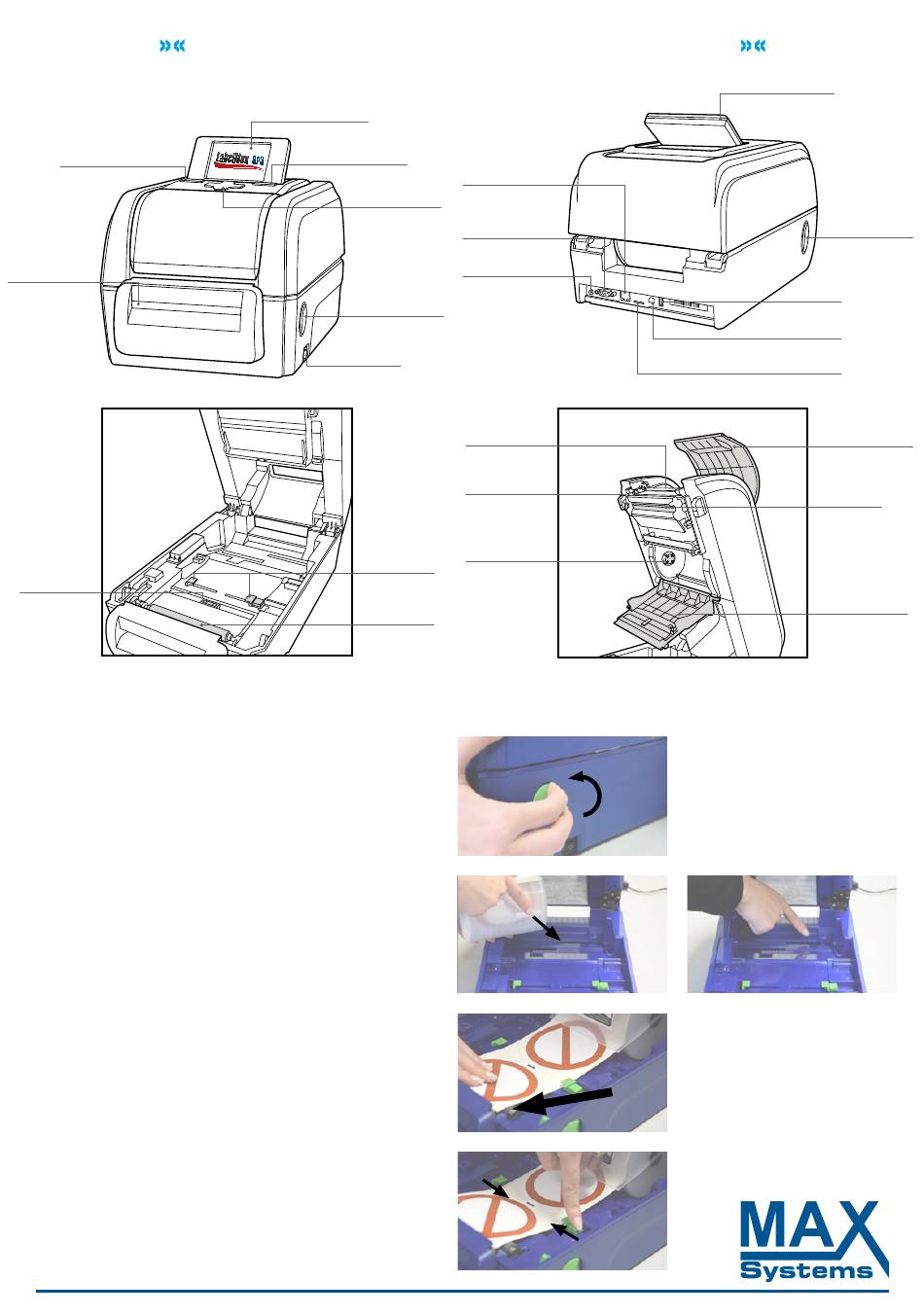

MAX Systems LabelMax SP3 Kurzanleitung

Menü-Taste
Menu-Button
Schneideeinheit
Cutter unit
Lückensensor
(Sender)
Gap sensor
(transmitter)
1. Zum Öffnen ziehen Sie die beiden Freigabehebel
der Gehäuseabdeckung nach vorne und heben den
Gehäusedeckel nach oben.
1. Open LabelMax SP3's top cover by pulling the top
cover open levers and lifting the top cover to the
maximum open angle.
2. Bei der Folienkassette auf die Stege achten,
diese müssen exakt in die dafür vorgesehenen
Aussparungen im LabelMax SP3 eingelegt werden.
2. Watch the lands of the vinyl cartridge, they have to
line up exactly with the notches in the LabelMax SP3.
3. „LabelMax SP3 Siegel" entfernen, Folienband
herausziehen und auf der Transportwalze ablegen.
3. Remove the „LabelMax SP3 sealing", pull of the
Vinyl-tape and lay it down on the platten roller.
4. Anschließend das Folienband mit Hilfe der
Medienführung fixieren.
4. Now fasten the media guides to fix the vinyl tape.
Kurzanleitung
LCD Display
LCD Display
Vorschub-Taste
Feed-Button
Kreuzschaltfläche
Freigabehebel der
Gehäuseabdeckung
Top cover open lever
Ein-/Ausschalter
Power switch
Medienführung
Media guide
Transportwalze
Platen roller
Folienband einlegen
// Quick Installation Guide
Netzwerkschnittstelle
Ethernet interface
D-Pad
RS-232C-
Schnittstelle
RS-232C interface
Netzteilanschluss
Power jack unit
Oberer
Aufnahmeteller
Ribbon rewind hub
Aufwickelzahnrad
Ribbon rewind
gear
Unterer
Aufnahmeteller
Ribbon supply hub
// Insert Vinyl Catridge
LCD Display
LCD Display
Freigabehebel der
Gehäuseabdeckung
Top cover
open lever
USB-Host
USB-Host
USB-Schnittstelle
USB interface
microSD-Kartensteckplatz
microSD card socket
Farbbandabdeckung
Ribbon access
cover
Druckkopf
Print head
Medienabdeckung
Media cover
