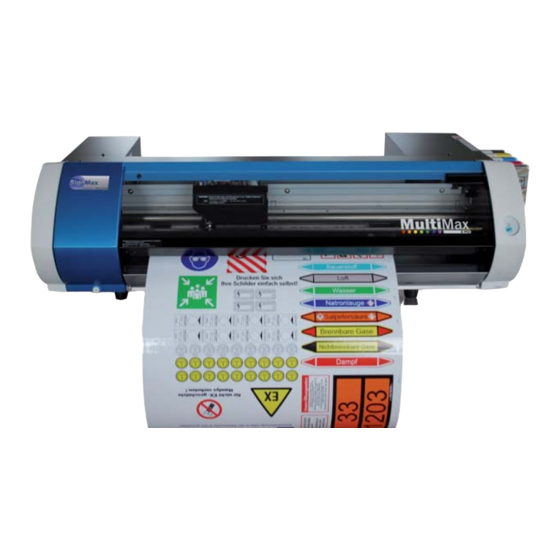

Inhaltszusammenfassung für MAX Systems Multimax 5 PCi
- Seite 1 Bedienungsanleitung...
- Seite 2 Die in dieser Anleitung erwähnten Bedienschritte sollten eigentlich richtig sein und sind auch nachgeprüft worden. Wenn trotzdem etwas unrichtig ist, verständigen Sie uns bitte. MAX Systems haftet weder für direkte, noch indirekte Schäden bzw. Verdienstausfall, die/der sich aus der Verwendung der mit diesem Gerät gefertigten Objekte ergeben könnte/n.
- Seite 3 Die Bedienelemnte Öffnen und Verlassen des „Utility-Fensters“ Materialgrößen Vier verschiedene Ausgabeverfahren Wichtige Punkte für die Verwendung Ein- und Ausschalten Ausschalten der Sekundärspeisung Materialhandhabung Drucken Drucktest und normale Reinigung Kalibrieren des Materialtransports Starten des Druckauftrags Anhalten eines Druckauftrags Schneiden und Drucken Feineinstellung der Schneidetiefe Einstellung für das Drucken und Schneiden Automatisches Anordnen und Ausschneiden...
-
Seite 4: Power-Taste
Wartungsblende Druckwagen Diese muss für die manuelle Dieser Wagen enthält die Druck- Kopfreinigung entfernt werden. köpfe und das Messer. Fronthaube Diese Haube muss zum Laden von Material geöffnet werden. Ansonsten sollte sie immer geschlossen sein. Andruckrolle Wenn Sie den Einzugshebel Patronenfächer zur Gerätevorderseite ziehen, Hier müssen die... - Seite 5 Das “Utility”-Fenster erscheint. Die “Utility”-Software läuft die ganze Zeit im Hintergrund. Bei Bedarf können Sie das betreffende Fenster verbergen, indem Sie oben rechts im Fenster auf klicken. Alternativ klicken Sie auf [Close]. In beiden Fällen wird die “Utility”-Software jedoch nicht beendet. Wenn nicht in der Taskleiste angezeigt wird, müssen Sie das “Utility”-Programm über die [Start]- Schalterfläche von Windows hochfahren.
- Seite 6 Materialgrößen 200~235mm 287~322mm 348~383mm 393~429mm 439~474mm 487~515mm 0,22mm (je nach der Materialzusammensetzung) Beim Drucken: 1,0mm Beim Schneiden: 0,4mm 150mm 76,2mm (3”) oder 50,8mm (2”) Folgendes Material darf nicht verwendet werden. Rollenmaterial, dessen Ende mit dem Pappkern verklebt ist Stark verzogenes oder wellendes Material. Material, das die Heizungstemperaturen nicht aushält.
- Seite 7 Für dieses Gerät stehen die folgenden vier Ausgabeverfahren zur Verfügung. In diesem Fall wird nur gedruckt. Das Gerät kann nämlich auch drucken und gleich danach ausschneiden. Verwendung eines Messers zum Ausschneiden von Konturen. In diesem Fall wird nur ausgeschnitten. Das Gerät kann nämlich auch drucken und gleich danach ausschneiden.
- Seite 8 Wenn die Diode der POWER-Taste konstant leuchtet, ist das Gerät einsatzbereit.
- Seite 9 Wenn die POWER-Diode erlischt, ist das Gerät aus. Wenn Sie das Gerät lieber nicht ausschalten, sollten Sie zumindest den Einzugshebel anheben. Drücken Sie niemals den Hauptnetzschalter, wenn Sie das Gerät ausschalten möchten. Sonst kann sich das Gerät nämlich nicht mehr automatisch warten, was in regelmäßigen Zeitabständen geschehen muss. Wenn diese Wartungsvorgänge nicht durchgeführt werden, könnte das Gerät (allen voran die Druckköpfe) beschädigt werden.
- Seite 10 Materialhandhabung Hier wird beschrieben, wie man mit dem Gerät druckt. Siehe “Schneiden/Drucken & Schneiden” und “Drucken und Schneiden in separaten Arbeitsgängen” Schieben Sie die mit einem Loch versehene Seite des Materialbügels auf den Rollenflansch und arretieren Sie ihn mit dem Befestigungsstift. Wählen Sie jeweils den geeigneten Rollenflansch.
- Seite 11 Materialhandhabung Schieben Sie die beiden Enden des Materialbügels in die Aussparungen an der Druckerrückseite. Das Material darf sich dabei nicht von der Rolle lösen.
- Seite 12 Materialhandhabung Ziehen Sie gerade am Material, damit es überall straff ist und schieben Sie es unter den Materialklemmen hindurch.
- Seite 13 Materialhandhabung...
- Seite 14 Materialhandhabung Ziehen Sie gerade am Material, damit es überall straff ist und schieben Sie es unter den Materialklemmen hindurch.
- Seite 15 Drucken Es wird ein Testmuster gedruckt. Für “Present Value” wird jetzt der soeben eingegebene Wert angezeigt.
- Seite 16 Es wird ein Testmuster gedruckt. Befolgen Sie die angezeigten Anweisungen, um das Ergebnis auf etwaige Aussetzer hin zu überprüfen. Die normale Reinigung beginnt. Wenn die Düsen immer noch verstopft sind, sollten Sie erneut eine normale Reinigung durchführen. Weitere Hinweise zu “Medium Cleaning” und “Powerful Cleaning”...
- Seite 17 Es wird ein Testmuster gedruckt. Für “Present Value” wird jetzt der soeben eingegebene Wert angezeigt.
- Seite 18 Hier wird erklärt, wie man mit SignMax ein Objekt druckt . Wenn Sie mit der SignMax arbeiten, siehe die zugehörige Kurzanleitung. SignMax Verwenden Sie hierfür ein handelsübliches Cutter-Messer.
- Seite 19 Jeder neue Druckauftrag beginnt an der nachstehend gezeigten Stelle. Die Ausgabe hält an. Ein auf diese Weise angehaltener Druckauftrag kann nicht wieder gestartet werden. Die vom RIP bereits vorbereiteten Daten werden bei diesem Vorgang nicht gelöscht. Verfahren Sie folgender- maßen, um die auf dem Computer gepufferten Daten zu löschen.
- Seite 20 Hier zeigen wir Ihnen, wie man jederzeit messerscharfe Schneidelinien erzielt. Diese Einstellungen richten sich jeweils nach der Materialstärke. Der Schneidetest beginnt.
- Seite 21 Vertritt den Auflagedruck. Wenn er zu hoch ist, durchtrennt das Messer auch den Träger. (Vorgabe: 50 gf ) Schneidegeschwindigkeit. Wenn das Objekt ungenau ausgeschnitten wurde, ist die Schneidegeschwin- digkeit zu hoch. (Vorgabe: 150mm/sec) Wie oft ein und dieselbe Stelle ausgeschnitten werden soll. Wenn ein Objekt auch bei einem hohen Auf- lagedruck und einer niedrigen Geschwindigkeit nicht ordnungsgemäß...
- Seite 22 Bei Material mit dünnem Träger ist es oft notwendig, eine Feineinstellung der Schneidetiefe vorzunehmen, indem man die Messerspitze nachjustiert. Der Messervorsprung kann durch Drehen der Cutter-Kappe geän- dert werden. Jeder Schritt entspricht 0,1mm. Mit einer kompletten Kappendrehung ändern Sie die Einstellung um 0,5mm.
- Seite 23 Wenn Sie ein Objekt unmittelbar nach dem Drucken auch ausschneiden, müssen Sie wahrscheinlich dafür sorgen, dass der Schneidevorgang an der richtigen Stelle beginnt. Bei bestimmten Materialstärken kann nämlich ein Versatz zwischen dem Druck- und Schneideursprung auftreten. Auch hier muss der Korrekturwert in Abhängigkeit des Materialtyps gewählt werden.
- Seite 24 Die Vorderseite des Druckobjekts muss sich beim Messerschutz befinden. Der Versatz darf höchstens 5°° betragen. Sonst ist eine automatische Anordnung unmöglich.
- Seite 25 Bei bestimmten Materialtypen kann es vorkommen, dass selbst bei Verwendung von Beschnittmarken noch ein Versatz zwischen der Druck- und Schneidebahn auftritt. Diese Einstellung muss immer im Hinblick auf das verwendete Material vorgenommen werden. Es wird ein Testmuster gedruckt. Der “New Value for Scanning”- und “New Value for Feeding”-Wert ändern sich zu “0”.
- Seite 26 Die Handhabung von Metallic-Silber-Tinte weicht von der Arbeit mit anderen Farben ab. Bitte machen Sie sich daher mit den Eigenschaften der Tinte vertraut, bevor Sie sie das erste Mal verwenden. Die Partikel von silberner Metallic-Tinte setzen sich nach einer Weile. Wenn man sie zu lange unbenutzt stehen lässt, kommt es eventuell zu Klumpenbildung, welche zu Verstopfungen der Druckköpfe oder zu anderen Störungen führt.
- Seite 27 Wenn Sie auf dem “Adjustment”-Reiter auf [Adjust All] klicken, können mehrere Einstellungen geändert werden. Die Arbeitsweise für die Einstellung ist die gleiche wie beim Ändern der anderswo einzeln angebotenen Parameter. Wenn Sie auf [Adjust All] klicken, werden Informatio- nen über die jeweilige Einstellung angezeigt. [Next]: Springen zum Fenster, wo der angezeigte Parameter eingestellt werden kann.
- Seite 28 * Wenn nur die CMYK-Tinten verwendet werden, ist dieser Parameter verfügbar, nachdem Sie im Printmanager das bidirektionale Druckverfahren gewählt haben. * Bei Verwendung von Metallic-Silber steht das bidirektionale Druckverfahren nicht zur Verfügung. Klicken Sie auf dem “Option”-Reiter auf [Factory Reset], um alle “Utility”-Parameter auf die Werksvorgaben zurückzustellen.
- Seite 29 Dieses Gerät bietet eine Funktion, die in regelmäßigen Zeitabständen eine automatische Wartung durch- führt, um das Austrocknen der Druckköpfe zu verhindern. Diese Wartung kann jedoch nur durchgeführt werden, wenn Sie folgende Dinge beachten: Um das Gerät in seinem Optimalzustand zu erhalten, muss es täglich gewartet werden. Es gibt Wartungsvorgänge, die mindestens ein Mal pro Monat durchgeführt werden müssen.
- Seite 30 Auf dem “Ink”-Reiter des “Utility”-Fensters können Sie die verbleibende Tintenmenge in Erfahrung bringen. Der Tintenstand wird anhand einer Balkengrafik angezeigt. * Bedenken Sie jedoch, dass diese Anzeige nur eine ungefähre Angabe darstellt. Wenn eine Patrone nahezu erschöpft ist, wird neben dem “Utility”-Symbol in der Taskleiste eine Warnung angezeigt.
- Seite 31 Wenn eine Tintenpatrone erschöpft ist, erklingt ein Warnsignal. Außerdem wird der Druckauftrag zeitwei- lig unterbrochen. Entnehmen Sie die leere Patrone und ersetzen Sie sie durch eine neue. Danach wird der Druckauftrag fortgesetzt. WICHTIG! Hinweise für das Auswechseln von Tintenpatronen Ersetzen Sie eine Patrone immer durch eine Patrone des gleichen Typs. Arbeiten Sie auf keinen Fall mit unterschiedlichen Sorten.
- Seite 32 Folgende Vorgänge müssen unbedingt ausgeführt werden. Die Tinte enthält Teilchen, die sich nach einer Weile setzen. Dieses Problem tritt besonders bei Metallic-Silber auf. Diese Sedimente werden nach einer Weile hart und können dann Funktionsstörungen verursachen. Tägliche Reinigung: Befreien Sie den Materialweg von Tintenresten und Schmutzpartikeln. Besonders auf den Andruckrollen, den Greifflächen und dem Einzugsbügel lagern sich Tintenreste und Schmutz ab.
- Seite 33 Wenn ja, klicken Sie auf [Yes]. Wenn nicht, müssen Sie den Drucker sofort ausschalten. Frische Auffangpatronen sind bei MAX Systems erhältlich. Entsorgen Sie die Alttinte umweltgerecht. Das Tintengemisch ist entzündbar und enthält giftige Stoffe. Werfen Sie eine volle Auffangpatrone niemals in ein Feuer und erst recht nicht in den Haushaltsabfall.
- Seite 34 * Die Druckköpfe sind Verschleißteile, die sich nach und nach abnutzen. Sie müssen in regelmäßigen Zeit- abständen ausgewechselt werden. Wie oft das bei Ihnen notwendig ist, richtet sich nach der Verwen- dungsfrequenz. Bitte besorgen Sie sie sich bei MAX Systems.
- Seite 35 Dieses Gerät bietet vier Reinigungsstufen. Bitte wählen Sie die jeweilige Stufe in Abhängigkeit des Zustands und der Verwendungsfrequenz des Geräts. Vor Starten des ersten Druckauftrags des Tages müssen Sie einen Drucktest durchführen. Wenn Sie dabei Aussetzer feststellen, muss ein normaler Reinigungsvorgang durchgeführt werden. Wenn nach einer Reinigungsstufe immer noch Dots fehlen, müssen Sie die nächste Reinigungsstufe wählen.
- Seite 36 Es wird ein Testmuster gedruckt. Befolgen Sie die angezeig- ten Anweisungen, um das Ergebnis auf etwaige Aussetzer hin zu überprüfen. Die mittlere Reinigung beginnt. Wenn die Düsen immer noch verstopft sind, sollten Sie eine “Powerful Cleaning”-Reinigung durchführen. Wenn auch mehrere “Powerful”-Reinigungsvorgänge das Problem nicht lösen, müssen die Köpfe von Hand gereinigt werden.
- Seite 37 Wie oft ist eine manuelle Reinigung notwendig? Die Köpfe sollten mindestens ein Mal pro Monat von Hand gereinigt werden. Im Sinne einer optimalen Ausgabequalität sollten die Köpfe mindestens ein Mal pro Monat von Hand gereinigt werden. In folgenden Fällen raten wir zu einer manuellen Kopfreinigung Wenn folgende Probleme auftreten und wenn die automatischen Reinigungsfunktionen keine Wirkung zeigen, muss eine manuelle Reinigung durchgeführt werden.
- Seite 38 WICHTIG Wichtige Anforderungen für die manuelle Kopfreinigung Entnehmen Sie eventuell im Drucker verbleibendes Material, bevor Sie den Reinigungsvorgang starten. Der Reinigungsvorgang darf nie länger als 30 Minuten dauern. Sonst besteht die Gefahr, dass die Druck- köpfe austrocknen. Nach 30 Minuten erklingt automatisch ein Signalton. Verwenden Sie nur die beiliegenden Reinigungsstäbe.
- Seite 39 Der Wischer kommt bei der Reinigung der Druckköpfe zum Einsatz. Wenn die gezeigte Meldung neben dem Wechseln Sie den “Utility”-Symbol erscheint, muss der Wischer ausge- Wischer aus. wechselt werden. Ungefähr 30 Minuten nach Starten dieser Prozedur erklingt ein Signalton. Befolgen Sie dann die im “Utility”- Fenster erscheinenden Anweisungen.
- Seite 40 Der Filzwischer kommt bei der Reinigung der Druckköp- fe zum Einsatz. Wenn die gezeigte Meldung neben dem Tauschen Sie den “Utility”-Symbol erscheint, muss der Wischer ausge- Filzwischer aus. wechselt werden. Ungefähr 30 Minuten nach Starten dieser Prozedur erklingt ein Signalton. Befolgen Sie dann die im “Utility”- Fenster erscheinenden Anweisungen.
- Seite 41 Wenn das Cutter-Messer stumpf wird oder beschädigt ist, müssen Sie es auswechseln. Wenn die gezeigte Meldung erscheint, können Sie die Fronthaube öffnen und das Messer ersetzen.
- Seite 42 Wenn Sie das nicht tun, lässt die Schneidequalität hinterher zu wünschen übrig. Ziehen Sie den Cutter vorsichtig hoch, um zu überprüfen, ob er festsitzt. Damit ist dieser Vorgang beendet.
- Seite 43 Verwenden Sie ausschließlich “SOL INK”-Reinigungspatronen. Andere Patronen könnten nämlich zu schweren Schäden am Gerät führen. Transportieren Sie das Gerät nach Möglichkeit sofort nach Abschluss der Vorbereitungen und befüllen Sie es anschließend unverzüglich wieder mit Tinte. Wenn das Gerät längere Zeit ohne Tintenfüllung verbleibt, werden die Druckköpfe in Mitleidenschaft gezogen.
- Seite 44 Aktivieren Sie den Hauptnetzschalter und danach das Sekundärnetz (die POWER-Diode muss leuchten). Solange die POWER-Diode nicht konstant leuchtet, gibt das Gerät keine Daten aus. Laden Sie Material und ziehen Sie am Einzugshebel. Solange die POWER-Diode blinkt, kann man auf dem Gerät nur die Ausgabe abbrechen (alle anderen Funk- tionen sind nicht verfügbar).
- Seite 45 Verbindung eines USB-Geräts ohne Verwendung dieser Funktion lösen, könnte der laufende Druckauftrag abgebrochen werden. Starten Sie einen Test und überprüfen Sie, ob alle Punkte gedruckt wurden. Wenn nicht alle Punkte vorhanden sind, müssen Sie die Druckköpfe reinigen. Wenn die Transportgeschwindigkeit falsch eingestellt ist, kommt es eventuell zu Streifenbildung, welche die Druckqualität beeinträchtigt.
- Seite 46 Wenn sich welliges Material öfter vom Einzugsbügel löst, sind die Farbtöne ungleichmäßig, was zu einer mangelhaften Qualität führt. Das Gerät darf nicht geneigt aufgestellt und keinen Erschütterungen ausgesetzt werden. Außerdem müssen Sie verhindern, dass die Druckköpfe Zugluft ausgesetzt sind. Diese Faktoren führen nämlich zu Aussetzern und einer mangelhaften Druckqualität.
- Seite 47 Bisweilen berührt die Kappenunterseite der Cutter-Einheit die bedruckte Oberfläche, was zu Kratzern oder Schlieren führt. Dann muss der Messerversatz erhöht werden. Wellen und Falten im Material können zahlreiche Gründe haben. Siehe folgende Lösungsvorschläge. Ein unregelmäßiger Materialtransport kann mehrere Probleme verursachen: Eine mangelhafte Druckqualität, das Reiben der Druckköpfe über das Material, ein Versatz, ein Materialstau usw.
- Seite 48 Verwenden Sie das Gerät nur an einem Ort, wo die relative Luftfeuchtigkeit 35~80% (ohne Kondensbildung) beträgt. Wenn das Material schief liegt, kann es leichter verknautschen. Wenn das Material schief eingezogen wurde, weist es links und rechts eine unterschiedliche Spannung auf. Legen Sie das Material erneut ein.
- Seite 49 Wenn sich die Köpfe immer noch nicht bewegen, müssen Sie folgende Notmaßnahmen ergreifen und sich anschließend mit MAX Systems in Verbindung setzen. Schieben Sie sie so weit, bis Sie ein Klicken hören – dann sind die Köpfe nämlich arretiert. Wenn die Druckköpfe doch nach links rutschen, müssen Sie sie zurückschieben und arretieren.
- Seite 50 4. Klicken Sie im “Anzeige”-Menü auf [Ausgeblendete Geräte anzeigen]. 5. Suchen Sie den “Andere Geräte”-Ordner und doppelklicken Sie darauf. Klicken Sie auf den Modellnamen oder [Unbekanntes Gerät], sobald dieser Eintrag erscheint. 6. Wählen Sie unter “Aktion” den [Deinstallieren]-Befehl. 7. Wählen Sie im jetzt erscheinenden Fenster [Treibersoftware für dieses Gerät entfernen] und klicken Sie auf [OK].
- Seite 51 * Wenn Sie den Treiber nicht wie hier beschrieben deinstallieren, kann es vorkommen, dass er später nicht mehr installiert werden kann. 1. Lösen Sie das USB-Kabel an Ihrem Computer, bevor Sie mit der Deinstallation beginnen. 2. Melden Sie sich bei Windows als “Administrator” an. 3.
- Seite 52 13. Klicken Sie auf die [Start]-Schaltfläche und wählen Sie [Alle Programme], [Zubehör], [Ausführen] und [Durchsuchen]. 14. Wählen Sie den Namen des Laufwerks oder Ordners, wo sich der Treiber befindet. (*) 15. Klicken Sie auf “SETUP.EXE”, [Öffnen] und schließlich auf [OK]. 16.
- Seite 53 Holen Sie die Patrone aus dem mit “***” markierten Fach und schütteln Sie sie. Die Metallic-Patrone muss prinzipiell vor dem ersten Druckauftrag des Tages geschüttelt werden. Die Auffangpatrone ist voll. Setzen Sie eine neue Auffangpatrone ein. Die Wischer müssen ausgewechselt werden. Wechseln Sie die Wischer aus. Der Filzwischer muss ausgewechselt werden.
- Seite 54 MAX Systems Support Wenn sich nicht alle Andruckrollen über dem Material befinden, lässt der Transport zu wünschen übrig. Dieses Gerät eignet sich für bestimmte Materialbreiten, die sich jeweils unter allen Andruckrollen befinden. Ziehen Sie breiteres/längeres Material ein bzw. vergrößern Sie die Nutzfläche durch Verschieben der Andruck- rollen und versuchen Sie es noch einmal.
- Seite 55 Der Auftrag wurde abgebrochen. Befolgen Sie die Anweisungen im “Utility”-Fenster, entnehmen Sie das Material, schließen Sie die Fronthaube und halten Sie die POWER-Taste gedrückt, um das Sekundärnetz aus- zuschalten. Motorfehler werden in der Regel durch falsch eingelegtes Material, einen Materialstau oder durch eine zu starke Beanspruchung verursacht.
- Seite 56 Ziehen Sie Material ein. Wenn die Rückseite des Materialbogens entdeckt wird, wird der Druckauftrag beendet. Laden Sie neues Material. Notieren Sie sich die angezeigte Nummer und schalten Sie das Hauptnetz aus. Wenden Sie sich an MAX Systems Support. Entnehmen Sie die erwähnte Patrone und setzen Sie eine Patrone derselben Farbe ein. Verwenden Sie eine Patrone des angegebenen Typs.
- Seite 57 Die Nutzbreite (d.h. die Fläche in Wagenlaufrichtung) für den Druck- oder Schneidevorgang richtet sich nach der Position der Andruckrollen.
- Seite 58 Die Schneidebedingungen und Lebensdauer eines Messers richten sich –selbst bei Verwendung desselben Messertyps– nach der Materialsorte und den Klimabedingungen. Die durchschnittliche Lebensdauer ist von Messertyp zu Messertyp verschieden. Folgende Werte stellen nur Anhaltspunkte dar. MM51019 Allgemeine Sign- 50~150 gf 0,25mm 8000m Folie Wenn bestimmte Objektpartien nicht ausgeschnitten werden, obwohl Sie den hier angegebenen Auflagedruck...
- Seite 59 Drucktechnologie Piezoelektrisches Tintenstrahlverfahren Material Breite(*1) 150~515mm Stärke Maximal 1,0mm mit Träger (Drucken) Maximal 0,4mm mit Träger und 0,22mm ohne Träger (Schneiden) Rollendurchmesser Maximal 150mm außen Rollengewicht Maximal 6kg Rollenkerndurchmesser 76,2mm (3”) oder 50,8mm (2”) Nutzfläche beim Drucken/Schneiden (*2) Maximal 480mm Tintenpatronen Typen ECO-SOL MAX: 220cc-Patrone...
- Seite 60 (*1) Muss sich im nachfolgend erwähnten Bereich befinden: (*2) Die Länge beim Drucken oder Schneiden richtet sich auch nach den Möglichkeiten des verwendeten Programms. (*3) Materialtyp: Von MaxSystems empfohlenes Material Temperatur: 25°C, Luftfeuchtigkeit: 50% Die Materialrolle muss ordnungsgemäß geladen werden. Die Andruckrollen müssen der Materialbreite entsprechend angeordnet sein.
- Seite 61 Computer Rechner mit Windows 7 (32 oder 64 Bit), Vista, XP oder aktualisierter Rechner, auf dem ursprüng- lich Windows XP oder neuer installiert war. USB-Kabel Verwenden Sie das beiliegende USB-Kabel. Stand: 08.01.2013...
