Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses 3D-Bausatzes.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit Sie
Ihren neuen 3D-Bausatz optimal einsetzen können.
Lieferumfang
• Metallbausatz Fahrrad bestehend aus 36 Teilen
• Bedienungsanleitung
Zusätzlich benötigt:
• Werkzeug (1× Pinzette, 1× Schere), z. B. NX-3102
Optionales Zubehör
• LED-Basis
Produktdaten
Teile
36
Altersempfehlung
14+
Maße
120 × 3 × 168 mm
Gewicht
46 g
Produktdetails
Kundenservice: 07631 / 360 - 350
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

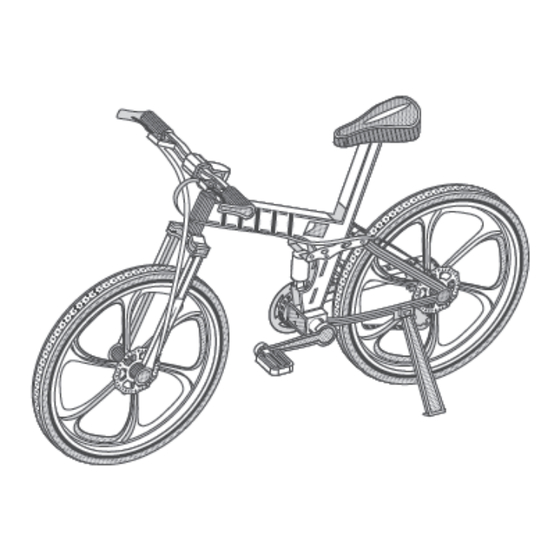

3D-Bausatz Fahrrad
aus Metall im Maßstab 1:18, 36-teilig
Montage-Hinweise
ACHTUNG!
Verletzungsgefahr durch funktionsbedingte
Spitzen und scharfe Kanten. Verwenden Sie eine
Pinzette und eine Spitzzange zur Erleichterung des
Zusammenbaus.
Achten Sie außerdem darauf, dass Ihnen beim
Abtrennen der Einzelteile aus der Platine keine
Teile entgegenspringen. Halten Sie die
abzutrennenden Teile daher fest.
Beachten Sie bei der Montage bitte generell folgende Punkte:
• Gehen Sie langsam und behutsam vor, damit die Teile nicht
brechen.
• Biegen Sie die Teile nicht mehrfach hin- und her, damit sie an
den Kanten nicht brechen.
ACHTUNG!
Schauen Sie vorher, um welche Teile es sich handelt
und wie die Teile richtig gebogen werden müssen.
• Achten Sie darauf beim Bearbeiten des Fahrrads bereits
montierte Einzelteile nicht zu verbiegen.
• Schneiden Sie die Teile ordentlich aus. Entfernen Sie ggf.
abstehende Überreste der Metallhalterungen oder biegen Sie
die Überreste entsprechend um, damit Sie später die Laschen
vollständig in die Ösen einsetzen können.
• Gehen Sie Schritt für Schritt so vor, wie auf den Abbildungen
dargestellt. Überspringen Sie keine Schritte, da Sie sonst
Schwierigkeiten mit der Montage haben werden.
• Nehmen Sie beim Biegen oder Drehen der Laschen die
Pinzette zu Hilfe.
• Verwenden Sie, falls notwendig, feineres Werkzeug, eine
Spitzzange oder eine Lupe.
Bedienungsanleitung – Seite 1
NX-3100-675
© REV1 – 17. 09. 2018 – EB//LZ//AK
